Tarozi din HSS-E pentru mașini – 2036155-M30
3.688,22 lei fără TVA - 4.462,75 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ●● | ●● | ● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Asemanatoare
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,636 kg |
|---|---|
| Dimensiuni | 255 × 40 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Codificare filet, exterior | |
| Lungime coadă | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) ISO2/6H |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 30 | mm |
A21 | Diametrul nominal al filetului, metric | 30 | mm |
A25 | Codificare filet, exterior | M 30 | |
A3 | Pasul filetului | 6H | mm |
A5 | Clasă de toleranță a filetului | 6H | |
A6 | Diametru con de atac | 26,33 | mm |
A9 | Diametrul gâtului | 21,7 | mm |
B1 | Lungimea filetului | 42 | mm |
B3 | Cantitate rezerve de reascuțire | 250 | mm |
B4 | Lungimea conului de atac | 9,8 | mm |
B8 | Lungimea canalului de prindere | 156 | mm |
BLD | Identificator imagine | ||
C12 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 220 | |
C3 | Diametru de prindere, pe partea mașinii | 22 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 42 | mm |
D1 | Număr de muchii așchietoare | 4 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,636 | kg |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
G3 | Formă de con de atac | C | |
H11 | Codificare standard sort, utilizare principală | - | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
H3 | Denumire sort de la producător | TIN | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | TIN | |
J1 | Standard | ~DIN 376 L | |
J21 | Număr articol | 2036155-M30 | |
J22 | Codificare produs | 274 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21G2200h$09 | |
J7 | Codare loc de separare pe partea mașinii | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 185 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21G2200h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
COATING | Acoperire/suprafață | TIN | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 220 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FHH | Sens elice | N | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 3 | ° |
GEP | Elemente de ghidare | 0 | |
GRADE | Denumire sort de la producător | TIN | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 156 | mm |
LF | Lungime funcțională | 250 | mm |
LS | Lungime coadă | 42 | mm |
LSC | Lungime gaură de fixare | 65 | mm |
LU | Lungime utilă | 185 | mm |
NOF | Număr de muchii așchietoare | 4 | |
OAL | Cantitate rezerve de reascuțire | 250 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | ~DIN 376 L | |
TCTR | Clasă de toleranță a filetului | 6H | |
TD | Diametrul nominal al filetului, metric | 30 | mm |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | M | |
THL | Lungimea filetului | 42 | mm |
THSTS | Thread starts | 1 | |
TP | Pasul filetului | 3,5 | mm |
TSYC | Identificator imagine | 2036155 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 2,5 | |
WT | Masă (greutate) | 0,636 | kg |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Garnitură – FS1318SKU: FS1318330,82 lei fără TVA - 400,29 lei cu TVA- Adaptor pentru filetare sincronă – AB035-J50-ER40-174SKU: AB035-J50-ER40-1749.999,40 lei fără TVA - 12.099,27 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H100-ER40-164SKU: AB035-H100-ER40-16413.371,79 lei fără TVA - 16.179,87 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H63-ER40-160SKU: AB035-H63-ER40-16012.210,19 lei fără TVA - 14.774,33 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-S50-ER40-155SKU: AB035-S50-ER40-1559.565,81 lei fără TVA - 11.574,63 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C6-ER40-154SKU: AB035-C6-ER40-15412.210,19 lei fără TVA - 14.774,33 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-40 070SKU: C6-391.14-40 0702.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C8-391.14-40 075SKU: C8-391.14-40 0752.804,97 lei fără TVA - 3.394,01 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-160SKU: AB009-H63-ER40-160947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-085SKU: AB009-H63-ER40-085835,07 lei fără TVA - 1.010,43 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-120SKU: AB009-H63-ER40-120947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-130SKU: AB009-H63-ER40-130947,48 lei fără TVA - 1.146,45 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-200SKU: AB009-H100-ER40-2001.734,37 lei fără TVA - 2.098,59 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-120SKU: AB009-H100-ER40-1201.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H100-ER40-160SKU: AB009-H100-ER40-1601.338,25 lei fără TVA - 1.619,28 lei cu TVA
- Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară – AB009-H63-ER40-200SKU: AB009-H63-ER40-2001.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-160SKU: AB009-S50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-070SKU: AB009-S50-ER40-0701.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S50-ER40-100SKU: AB009-S50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-160SKU: AB009-S40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-070SKU: AB009-S40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică ER DIN 69871 AD/B cu răcire interioară – AB009-S40-ER40-100SKU: AB009-S40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-160SKU: AB009-J40-ER40-160781,54 lei fără TVA - 945,66 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-070SKU: AB009-J40-ER40-070690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J40-ER40-100SKU: AB009-J40-ER40-100690,54 lei fără TVA - 835,55 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-160SKU: AB009-J50-ER40-1601.225,84 lei fără TVA - 1.483,27 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-080SKU: AB009-J50-ER40-0801.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică MAS-BT JIS B 6339 cu răcire interioară – AB009-J50-ER40-100SKU: AB009-J50-ER40-1001.081,31 lei fără TVA - 1.308,39 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER40-105SKU: AB009.K40-ER40-1051.456,02 lei fără TVA - 1.761,78 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER40-105SKU: AB009.K50-ER40-1052.012,73 lei fără TVA - 2.435,40 lei cu TVA
- Mandrină cu bucșă elastică cu răcire interioară – AK300M.0.63.085.26SKU: AK300M.0.63.085.262.494,50 lei fără TVA - 3.018,35 lei cu TVA
- Bucșe elastice pentru tarodare ER DIN 6499 – C340.40.220SKU: C340.40.220744,07 lei fără TVA - 900,32 lei cu TVA
- Tarozi din HSS-E pentru mașini – TC130-M30-LG-WY80AASKU: TC130-M30-LG-WY80AA3.195,74 lei fără TVA - 3.866,85 lei cu TVA
Descriere

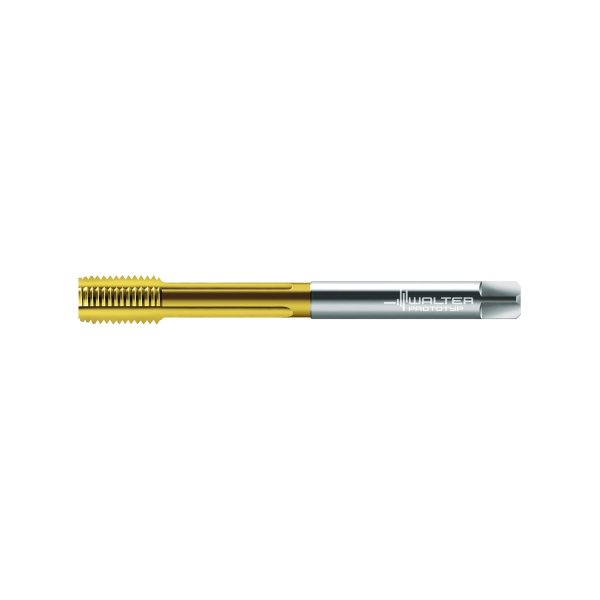

Tarozi din HSS-E pentru mașini • Paradur® HT • ≤3,5xD • M/6H • ~DIN 376 L • neutral (straight) flute 0° • adecvat pentru găuri înfundate • TIN • M 30 • P=3,5mm

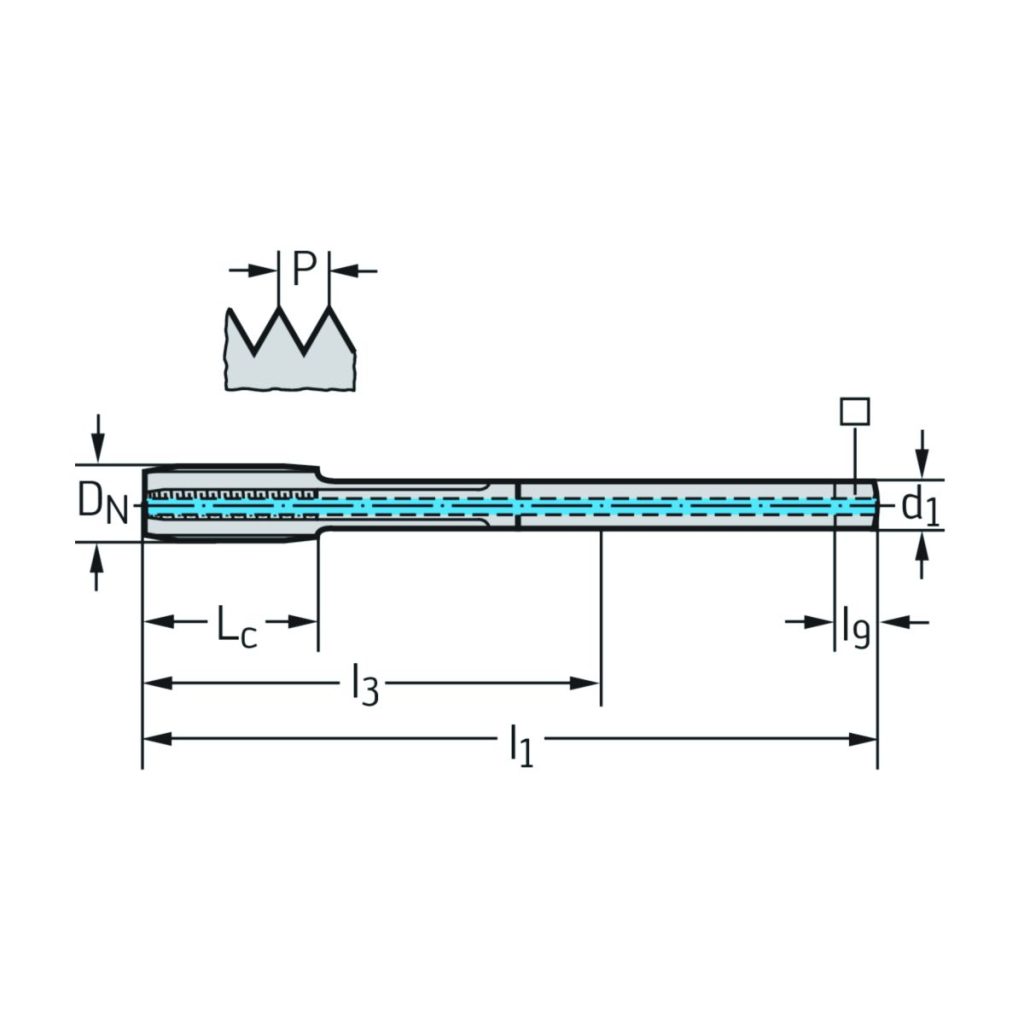

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 22 | mm |
| l<sub>1</sub> | Lungimea funcțională | 250 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 21 | mm |
| l<sub>3</sub> | Lungime utilă | 185 | mm |
| N | Numărul de canale | 4 | |
| Codificare | Codificare sculă | 2036155 | |
| D<sub>N</sub> | Dimensiunea filetului | M 30 | |
| L<sub>c</sub> | Lungimea firului | 42 | mm |
| P | Pasul filetului | 3,5 | mm |
| Lățimea de prindere | Lățimea de prindere | 18 | mm |
