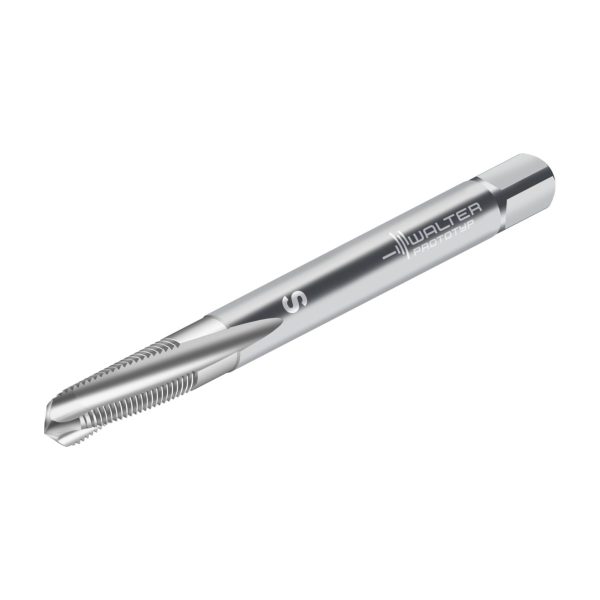

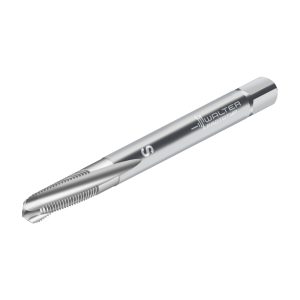

Tarozi din HSS-E-PM pentru mașini – 234101-UNJF7/8

Tarozi din HSS-E-PM pentru mașini 234101-UNJF7/8-234101-UNJF7/8-4063465897406 Tarozi din HSS-E-PM pentru mașini – 234101-UNJF9/16
Tarozi din HSS-E-PM pentru mașini – 204101-M16

1.247,25 lei fără TVA - 1.509,17 lei cu TVA

PMKNSHO
●●●●●
Numărul articolului: 8540588Familie produs: 1 234101 SKU: 234101-UNJF7/8 EAN: 4063465897406 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,248 kg
Dimensiuni 130 × 32 mm
Domeniu de utilizare

Aplicație principală

,

Tip de filet

Lungime gaură de fixare

Diametrul nominal al filetului, inch

Tip unealtă

Aplicație secundară

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) UNJF/3B
DenumireDescriereValoareUnitate
A1
Tip de filet22,225mm
A21
Diametrul nominal al filetului, metric22,225mm
A22
Diametrul nominal al filetului, inch0,875inch
A24
Diametru nominal filet (ca valoare fracțională)UNJF 7/8-14inch
A25
Codificare filet, exteriorUNJF 7/8-14
A4
Număr de spire de filet per inch14
A5
Clasă de toleranță a filetului3B
A6
Diametru con de atac20,32mm
B1
Lungimea filetului51mm
B3
Cantitate rezerve de reascuțire125mm
B4
Lungimea conului de atac5,08mm
B8
Lungimea canalului de prinderemmmm
C11
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii0
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii180
C3
Diametru de prindere, pe partea mașinii18mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă36mm
D1
Număr de muchii așchietoare5
D2
Sens eliceR
D3
Unghiul elicei10°
D7
Masă (greutate)0,248kg
F1
Sensul de așchiereR
G21
Tipul de sculă1
G3
Formă de con de atacC
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H4
Execuția sculeiS
H5
Acoperire/suprafațăunbeschichtet
J1
Standard~DIN 2184-1
J21
Număr articol234101-UNJF7/8
J22
Codificare produs313
J3
Siglă companieW
J6
Siglă companieZYL21G1800h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă78mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21G1800h$09
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii180
FHA
Unghiul elicei°°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral3°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorUNBESCHICH
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere67mm
LF
Lungime funcțională125mm
LS
Lungime coadă36mm
LSC
Lungime gaură de fixare47mm
LU
Lungime utilă78mm
NOF
Număr de muchii așchietoare5
OAL
Cantitate rezerve de reascuțire125mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
Standard~DIN 2184-1
TCTR
Clasă de toleranță a filetului3B
TD
Diametrul nominal al filetului, metric22,225mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNJF
THL
Lungimea filetului51mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch14
TSYC
Identificator imagine234101
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio1,5
WT
Masă (greutate)0,248kg
XYWD
xyw plane distance-125mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E-PM pentru mașini • Paradur® Ni 10 • ≤1,5xD • UNJF/3B • ~DIN 2184-1 • right hand flute 10° • adecvat pentru găuri înfundate • UNJF 7/8-14 • P=14

Descriere unealtă

Tarod pentru gaură înfundată
Geometrie dezvoltată special pentru prelucrarea aliajelor de nichel
Stabilitate ridicată a sculei (fără gât, diametrul miezuli mare), pentru fiabilitate maximă

Domenii de utilizare

Aliaje greu de prelucrat, precum și aliaje de Ni dure/tenace de până la 1450 N/mm²
ISO P în intervalul mai mare de rezistență (1200–1600 N/mm²)
Lungime utilizabilă până la 1,5 × DN în programul standard
Tarod pentru gaură înfundată Paradur® Ni 10

Avantajele Dvs.

Fiabilitate ridicată în cazul materialelor dificile datorită construcției stabile (fără gât, diametru mare al miezului)
Fiabilitate ridicată: muchia așchietoare stabilă previne sfărâmările
Frecare redusă
foarte adecvat pentru materiale cu efect de revenire
Prelucrare cu costuri reduse a aliajelor Inconel (de exemplu, 718), oțelurilor superioare greu prelucrabile, precum și oțelurilor cu rezistență ridicată la tracțiune

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare18mm
l<sub>1</sub>Lungimea funcțională125mm
l<sub>9</sub>lungime pătrat de antrenare17mm
l<sub>3</sub>Lungime utilă78mm
NNumărul de canale5
CodificareCodificare sculă234101
D<sub>N</sub>Dimensiunea filetului22,225mm
D<sub>N</sub>-PDimensiunea filetuluiUNJF 7/8-14
L<sub>c</sub>Lungimea firului51mm
Lățimea de prindereLățimea de prindere14,5mm
