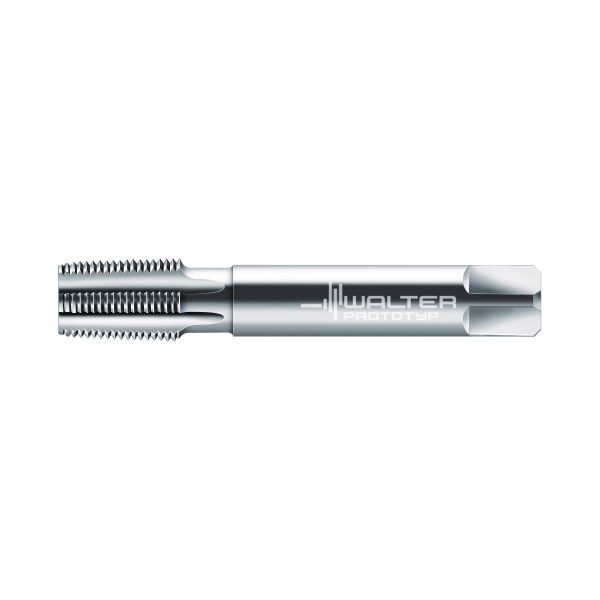

Tarozi din HSS-E pentru mașini – 24167-RC1.1/4
3.029,80 lei fără TVA - 3.666,06 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● | ● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,980 kg |
|---|---|
| Dimensiuni | 165 × 50 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Lungime gaură de fixare | |
| Diametrul nominal al filetului, inch | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) STANDARD PWZ |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 41,91 | mm |
A21 | Diametrul nominal al filetului, metric | 41,91 | mm |
A22 | Diametrul nominal al filetului, inch | 1,65 | inch |
A24 | Diametru nominal filet (ca valoare fracțională) | Rc 1.1/4-11 | inch |
A25 | Codificare filet, exterior | Rc 1.1/4-11 | |
A4 | Număr de spire de filet per inch | 11 | |
A5 | Clasă de toleranță a filetului | NORMAL | |
A6 | Diametru con de atac | 37,8 | mm |
A9 | Diametrul gâtului | 31,7 | mm |
B3 | Cantitate rezerve de reascuțire | 160 | mm |
BLD | Identificator imagine | 9 | |
C11 | Coadă, pe partea mașinii | ||
C14 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 0 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 320 | |
C3 | Diametru de prindere, pe partea mașinii | 32 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 52 | mm |
D1 | Număr de muchii așchietoare | 6 | |
D2 | Sens elice | N | |
D3 | Unghiul elicei | 0 | ° |
D7 | Masă (greutate) | 0,96 | kg |
E5 | Conicitate | 0,0625 | |
F1 | Sensul de așchiere | R | |
G21 | Tipul de sculă | 1 | |
G3 | Formă de con de atac | C | |
H11 | Codificare standard sort, utilizare principală | - | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | UNBESCHICH | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | unbeschichtet | |
J1 | Standard | PWZ-NORM | |
J21 | Număr articol | 24167-RC1.1/4 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21G3200h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Dispozitiv de stocare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21G3200h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | unbeschichtet | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 320 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 0 | ° |
FHH | Sens elice | N | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 13 | ° |
GRADE | Denumire sort de la producător | UNBESCHICH | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 60 | mm |
LF | Lungime funcțională | 160 | mm |
LS | Lungime coadă | 52 | mm |
LSC | Lungime gaură de fixare | 98 | mm |
LU | Lungime utilă | 32 | mm |
NOF | Număr de muchii așchietoare | 6 | |
OAL | Cantitate rezerve de reascuțire | 160 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | PWZ-NORM | |
TCTR | Clasă de toleranță a filetului | NORMAL | |
TD | Diametrul nominal al filetului, metric | 41,91 | mm |
TG | Conicitate | 0,0625 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | RC | |
THL | Lungimea filetului | 32 | mm |
THSTS | Thread starts | 1 | |
TPI | Număr de spire de filet per inch | 11 | |
TSYC | Identificator imagine | 24167 | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 0,138 | |
WT | Masă (greutate) | 0,96 | kg |
XYWD | xyw plane distance | -160 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.63.196.60SKU: A320M.0.63.196.609.592,58 lei fără TVA - 11.607,02 lei cu TVA- Bucșă cu schimbare rapidă – A331.0.60.068.32SKU: A331.0.60.068.323.811,34 lei fără TVA - 4.611,72 lei cu TVA
Descriere
Tarozi din HSS-E pentru mașini • Paradur® H • RC/NORMAL • PWZ-NORM • adecvat pentru găuri înfundate • adecvat pentru găuri străpunse • Dn=41,91mm
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 32 | mm |
| l<sub>1</sub> | Lungimea funcțională | 160 | mm |
| l<sub>9</sub> | lungime pătrat de antrenare | 24 | mm |
| N | Numărul de canale | 6 | |
| l<sub>3</sub> | Lungime utilă | 62 | mm |
| Codificare | Codificare sculă | 24167 | |
| D<sub>N</sub> | Diametrul nominal al filetului | 41,91 | mm |
| D<sub>N</sub>-P | Dimensiunea filetului | Rc 1.1/4-11 | |
| L<sub>c</sub> | Lungimea muchiei așchietoare | 32 | mm |
| Pași pe țol | Pași pe țol | 11 | |
| Lățimea de prindere | Lățimea de prindere | 24 | mm |
