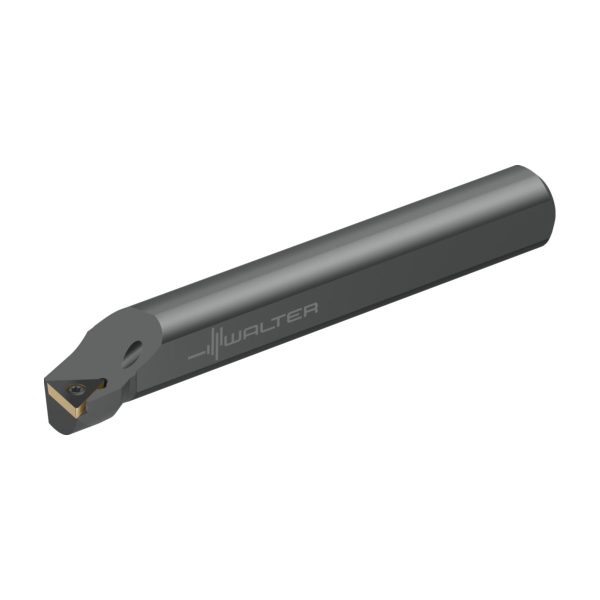

Bară pentru strunjire interioară – fixare cu șuruburi – A06F-STFCR06
797,60 lei fără TVA - 965,10 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,029 kg |
|---|---|
| Dimensiuni | 125 × 25 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 4,5 | mm |
A2 | Lățime funcțională | 4,5 | mm |
A3 | Lungime funcțională | 80 | mm |
A4 | Înălțime de funcționare | 8,5 | mm |
A6 | Diametrul minim al găurii | 8,5 | mm |
B3 | Lungime în consolă | 80 | mm |
B5 | Cantitate rezerve de reascuțire | 80 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 60 | |
C3 | Diametru de prindere, pe partea mașinii | 6 | mm |
C4 | Înălțimea cozii | 5 | mm |
D7 | Masă (greutate) | 0,029 | kg |
E1 | Unghiul de atac | 91 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | 0 | ° |
E5 | Unghi de înclinare | -12,211 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | S | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | A06F-STFCR06 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TC06T1003****** | |
J42 | Codificare plăcuță amovibilă | TCMT 06 T1 02 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22F6000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
LPR | Lungime în consolă | 80 | mm |
NSM | Număr standard caracteristică | DIN4000-90 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22F6000$$$$ | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | F | |
CW | Lungimea muchiei așchietoare | 6,9 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 60 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 5 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | TCMT 06 T1 02 | |
SSC | Insert seat size code | 6 |
Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WN10SKU: TCGT06T104-FN2 WN1093,25 lei fără TVA - 112,83 lei cu TVA- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FN2 WNN10SKU: TCGT06T101-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FN2 WNN10SKU: TCGT06T102-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FN2 WNN10SKU: TCGT06T104-FN2 WNN10113,75 lei fără TVA - 137,64 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T101-FM2 WSM21SKU: TCGT06T101-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T102-FM2 WSM21SKU: TCGT06T102-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM21SKU: TCGT06T104-FM2 WSM21123,23 lei fără TVA - 149,11 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104-FM2 WSM01SKU: TCGT06T104-FM2 WSM01126,87 lei fără TVA - 153,51 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCGT06T104M-FP2 WEP10CSKU: TCGT06T104M-FP2 WEP10C96,14 lei fără TVA - 116,33 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FM4 WSM21SKU: TCMT06T102-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FM4 WSM21SKU: TCMT06T104-FM4 WSM2173,07 lei fără TVA - 88,41 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T102-FP4 WPP20GSKU: TCMT06T102-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WEP10CSKU: TCMT06T104-FP4 WEP10C57,12 lei fără TVA - 69,12 lei cu TVA
- Inserții de strunjire Triunghiulare pozitive de 60° – TCMT06T104-FP4 WPP20GSKU: TCMT06T104-FP4 WPP20G75,21 lei fără TVA - 91,00 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH10SKU: TCGW06T104TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBK20SKU: TCGW06T104TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBK20SKU: TCGW06T102TS-1 WBK20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH20SKU: TCGW06T102TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T104TS-1 WBH20SKU: TCGW06T104TS-1 WBH20308,33 lei fără TVA - 373,08 lei cu TVA
- Inserții de strunjire CBN – triunghiulare pozitive de 60° – TCGW06T102TS-1 WBH10SKU: TCGW06T102TS-1 WBH10308,33 lei fără TVA - 373,08 lei cu TVA
- Şuruburi cu cap – FS2147SKU: FS214738,97 lei fără TVA - 47,15 lei cu TVA
- Cheie – FS2146SKU: FS214641,27 lei fără TVA - 49,94 lei cu TVA
Descriere
Bară pentru strunjire interioară – fixare cu șuruburi A…-STFC • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 6mm • plăcuță triunghiulară • TC .. 06T1 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă
Domenii de utilizare
Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

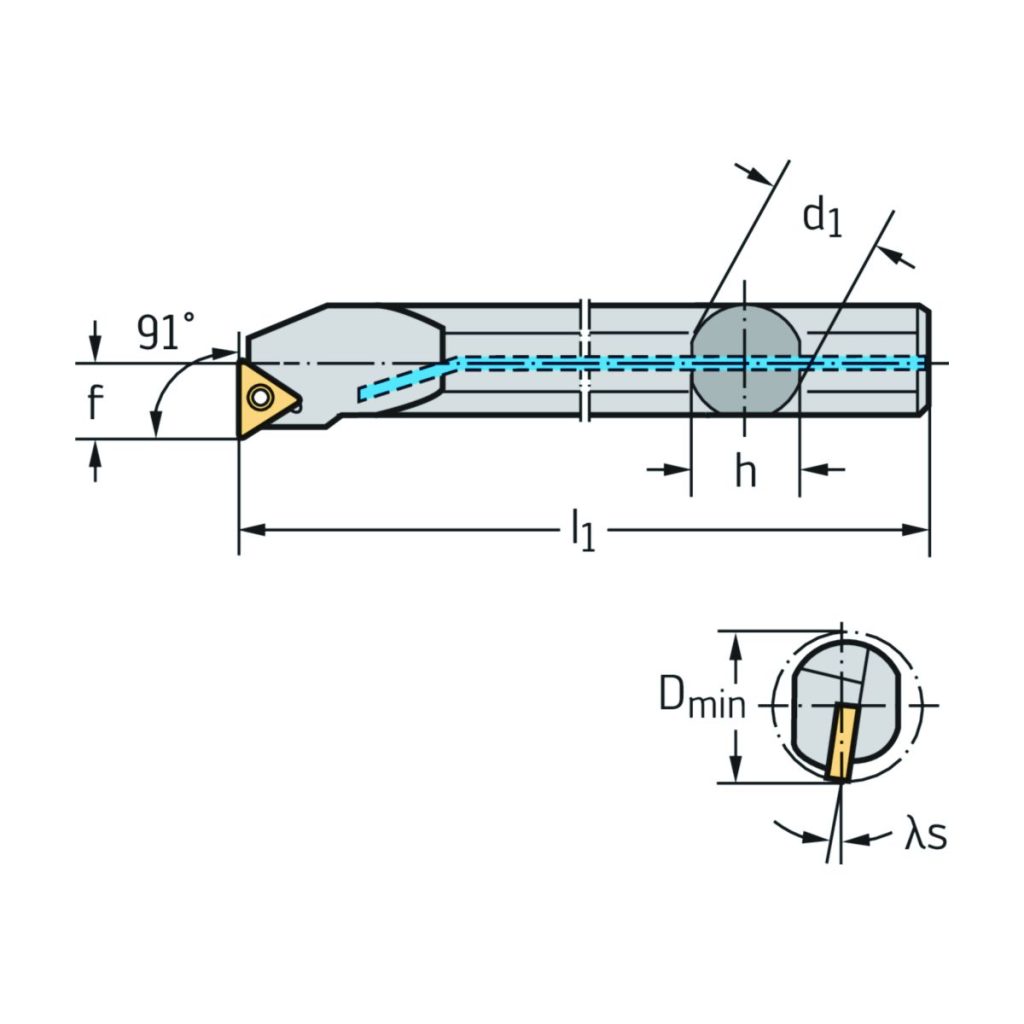

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 6 | mm |
| D<sub>min</sub> | Diametrul minim | 9 | mm |
| γ | Unghi de degajare ortogonal | 0 | ° |
| h | Înălțimea cozii | 5 | mm |
| λ<sub>s</sub> | Unghi de înclinare | -12,2 | ° |
| l<sub>1</sub> | Lungimea funcțională | 80 | mm |
| Codificare | Codificare sculă | A06F-STFCR06 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 6 | |
| Tip | Plăcuțe amovibile posibile | TC .. 06T1 .. | |
| f | Lățimea funcțională | 5 | mm |
