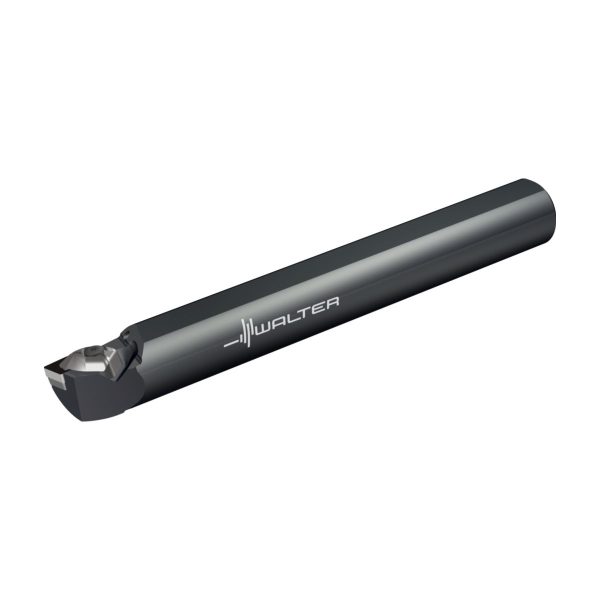

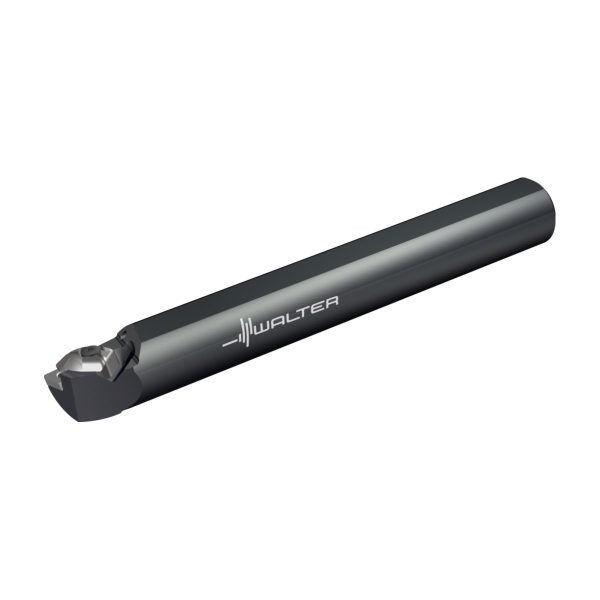

Bară de strunjire – strângere rigidă – A12S-DCLNL3

Bară de strunjire – strângere rigidă A16T-DCLNR4-A16T-DCLNR4-0522981912 Bară de strunjire – strângere rigidă – A25T-DCLNR12
Bară de strunjire – strângere rigidă A16T-DCLNR4-A16T-DCLNR4-0522981912 Bară de strunjire – strângere rigidă – A12S-DCLNR3

1.193,72 lei fără TVA - 1.444,40 lei cu TVA

Numărul articolului: 6351534Familie produs: D21NK SKU: A12S-DCLNL3 UPC: 0691232912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,528 kg
Dimensiuni 260 × 30 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare16,26mm
A2
Lățime funcțională16,26mm
A3
Lungime funcțională254mm
A4
Înălțime de funcționare25,4mm
A6
Diametrul minim al găurii25,4mm
B3
Lungime în consolă254mm
B5
Cantitate rezerve de reascuțire254mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii750
C3
Diametru de prindere, pe partea mașinii19,05mm
C4
Înălțimea cozii18mm
D7
Masă (greutate)0,527kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
F1
Sensul de așchiereL
F2
Formă suportA
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolA12S-DCLNL3
J22
Codificare produs77
J41
Codare loc de separare plăcuță amovibilăISO$CN0903002******
J42
Codificare plăcuță amovibilăCNMG 322
J6
Codare loc de separare pe partea mașiniiZYL22R7500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDA
LPR
Lungime în consolă254mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire254mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22R7500$$$$
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CW
Lungimea muchiei așchietoare9,6mm
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii750
FMT
Form type machine sideEXT
H
Înălțimea cozii18mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăCNMG 322
SSC
Insert seat size code9

Descriere

Bară de strunjire – strângere rigidă A…-DCLN • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Stânga • plăcuță rombică • CN .. 0903 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Bară de strunjire Walter Turn cu strângere rigidă (D)

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte

Avantajele Dvs.

Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,75inch
D<sub>min</sub>Diametrul minim1inch
γUnghi de degajare ortogonal0°
hÎnălțimea cozii0,709inch
l<sub>1</sub>Lungimea funcțională10inch
CodificareCodificare sculăA12S-DCLNL3
Dimensiunea scaunului plăciiMărimea locașului plăcuței9
TipPlăcuțe amovibile posibileCN .. 0903 ..
TipPlăcuțe amovibile posibileCN .. 32 ..
fLățimea funcțională0,64inch
