Informații suplimentare
| Greutate | 5,718 kg |
|---|---|
| Dimensiuni | 202 × 136 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime diametru exterior 1 | |
| Lungime în consolă | |
| Formă adaptor, pe partea piesei | |
| Lungime funcțională | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 80 | mm |
A4 | Diametrul gulerului | 80 | mm |
B1 | Lungime diametru exterior 1 | 65 | mm |
B3 | Lungime în consolă | 133 | mm |
B4 | Cantitate rezerve de reascuțire | 133 | mm |
B71 | Lungime funcțională | 65 | mm |
BLD | Identificator imagine | 622002 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 8 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 80 | mm |
C4 | Lungime coadă | 50 | mm |
C51 | Coadă, pe partea piesei | SPK | |
C52 | Formă adaptor, pe partea piesei | 2 | |
C54 | Variantă de adaptor, pe partea piesei | 0 | |
C55 | Tip de preluare, pe partea piesei | 3 | |
C6 | Mărime adaptor pe partea piesei | 600 | |
D6 | Turație, maximă | 30000 | 1/min |
D7 | Masă (greutate) | 5,7 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
J1 | Standard | - | |
J21 | Număr articol | A155M.0.80.065.60 | |
J22 | Codificare produs | 29 | |
J4 | Codare loc de separare pe partea piesei | SPK02G6000**** | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 128 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 2 | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0800$$$$ | |
CCTMS | Coadă, pe partea mașinii | NCT | |
CCTWS | Coadă, pe partea piesei | SPK | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 800 | |
CZCWS | Mărime adaptor pe partea piesei | 600 | |
DBC | Număr diametrul cercului de fugă gaură | 1,016E+16 | |
FMT | Form type workpiece side | EXT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 65 | mm |
LPR | Lungime în consolă | 115 | mm |
LS | Lungime coadă | 50 | mm |
OAL | Cantitate rezerve de reascuțire | 133 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 30000 | 1/min |
TSYC | Identificator imagine | A155M.0 | |
WT | Masă (greutate) | 5,7 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Prelungitor – A101M.0.80.100.80SKU: A101M.0.80.100.802.574,79 lei fără TVA - 3.115,50 lei cu TVA- Prelungitor – A101M.0.80.160.80SKU: A101M.0.80.160.802.917,39 lei fără TVA - 3.530,04 lei cu TVA
- Mărire – A103M.0.63.090.80SKU: A103M.0.63.090.804.812,35 lei fără TVA - 5.822,94 lei cu TVA
- Prelungitor – A101M.0.80.120.80SKU: A101M.0.80.120.802.676,50 lei fără TVA - 3.238,57 lei cu TVA
- Prelungitor – A101M.0.80.140.80SKU: A101M.0.80.140.802.772,85 lei fără TVA - 3.355,15 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.80SKU: A100M.4.50.040.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.090.80SKU: A100M.4.40.090.804.111,10 lei fără TVA - 4.974,43 lei cu TVA
- Master DIN 69871-1 AD – AK100M.2.50.060.80SKU: AK100M.2.50.060.803.484,80 lei fără TVA - 4.216,61 lei cu TVA
- Master ANSI ASME B5.50 – A100M.3.50.050.80SKU: A100M.3.50.050.802.440,97 lei fără TVA - 2.953,57 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.025.80SKU: A100M.2.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.090.80SKU: A100M.2.40.090.803.559,75 lei fără TVA - 4.307,30 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.80SKU: AK200M.2.50.030.802.879,91 lei fără TVA - 3.484,69 lei cu TVA
- Master DIN 2080 – A100M.1.50.025.80SKU: A100M.1.50.025.802.708,62 lei fără TVA - 3.277,43 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.100.80.HSKSKU: A100M.7.100.100.80.HSK3.784,57 lei fără TVA - 4.579,33 lei cu TVA
- Master Walter CaptoTM – A100M.8.80.070.80.C8SKU: A100M.8.80.070.80.C83.099,39 lei fără TVA - 3.750,26 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.80.HSKSKU: A100M.7.063.080.80.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.60.060.N8SKU: AK135M.5.60.060.N86.032,83 lei fără TVA - 7.299,72 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.40.060.N8SKU: AK135M.5.40.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master VDI DIN 69880 – AK135M.5.50.060.N8SKU: AK135M.5.50.060.N84.844,47 lei fără TVA - 5.861,81 lei cu TVA
- Master Walter CaptoTM – A100M.8.63.070.80.C6SKU: A100M.8.63.070.80.C62.810,33 lei fără TVA - 3.400,50 lei cu TVA
- Cheie – FS913SKU: FS913813,66 lei fără TVA - 984,53 lei cu TVA
- Şuruburi cu cap – FS912SKU: FS912502,65 lei fără TVA - 608,21 lei cu TVA
Descriere

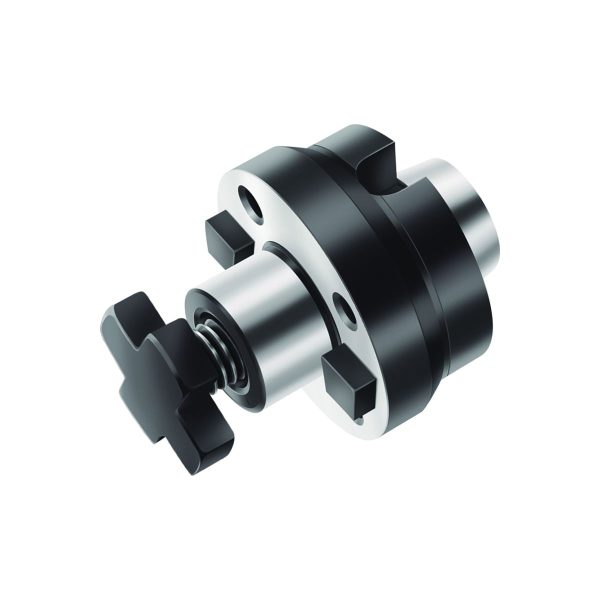

Dorn pentru freză frontală A155M • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu guler mărit și elemente de antrenare fixe • d1=80 • d11=60

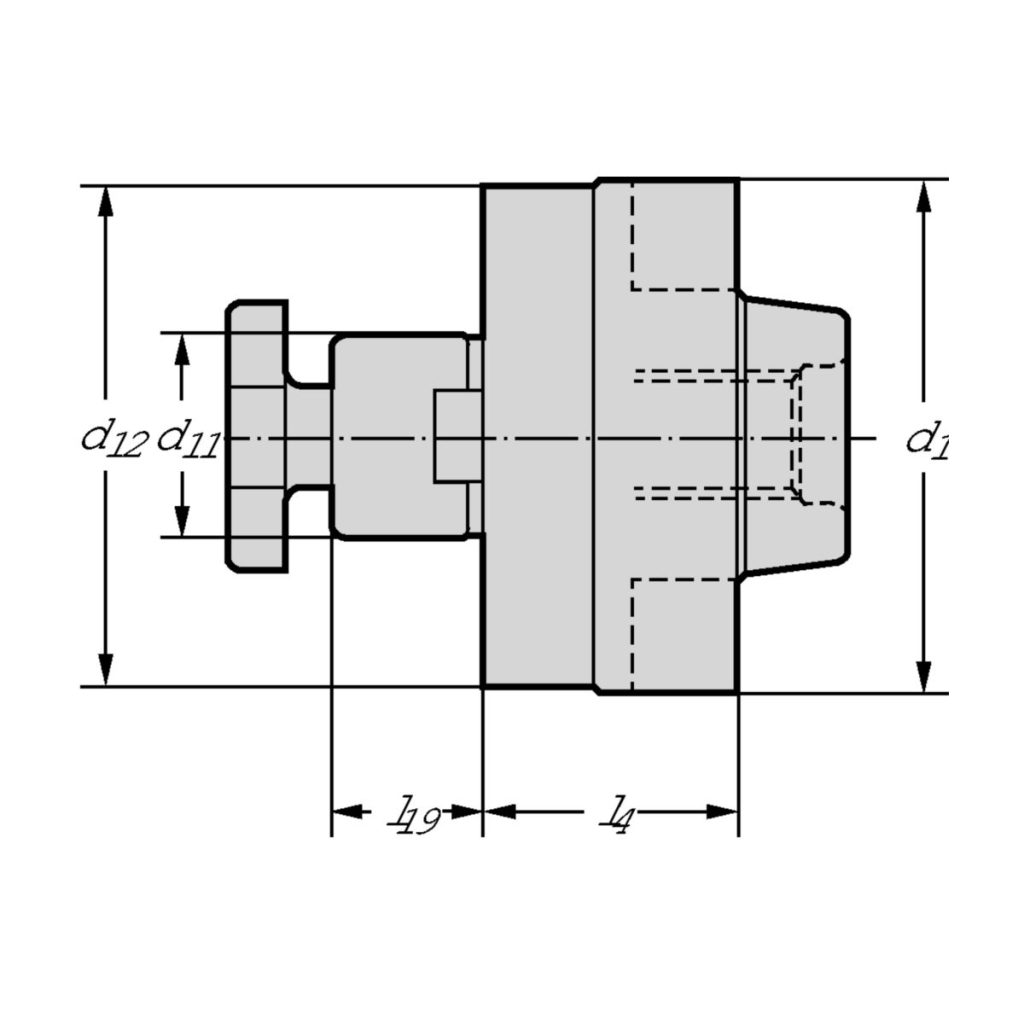

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>12</sub> | Diametrul corpului | 128 | mm |
| l<sub>4</sub> | Lungimea funcțională | 115 | mm |
| l<sub>19</sub> | Lungime coadă | 50 | mm |
| Codificare | Codificare sculă | A155M.0.80.065.60 | |
| Greutate | Greutatea | 5,7 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | NCT 80 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | 60/50 B |
