Bară pentru strunjire interioară – fixare cu pârghie – A16R-PTFNR11

Bară pentru strunjire interioară – fixare cu pârghie A20S-PTFNR11-A20S-PTFNR11-0615532922 Bară pentru strunjire interioară – fixare cu pârghie – A32T-PTFNR16
Bară pentru strunjire interioară – fixare cu pârghie A20S-PTFNR11-A20S-PTFNR11-0615532922 Bară pentru strunjire interioară – fixare cu pârghie – A20S-PTFNR11

958,19 lei fără TVA - 1.159,41 lei cu TVA

Numărul articolului: 6047309Familie produs: D21NH SKU: A16R-PTFNR11 UPC: 0615530922 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,282 kg
Dimensiuni 207 × 30 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare11mm
A2
Lățime funcțională11mm
A3
Lungime funcțională200mm
A4
Înălțime de funcționare20mm
A6
Diametrul minim al găurii20mm
B3
Lungime în consolă200mm
B5
Cantitate rezerve de reascuțire200mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C4
Înălțimea cozii15mm
D7
Masă (greutate)0,278kg
E1
Unghiul de atac91°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă60°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-14°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA16R-PTFNR11
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$TN1103003******
J42
Codificare plăcuță amovibilăTNMG 11 03 04
J6
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă200mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire200mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare11mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FMT
Form type machine sideEXT
H
Înălțimea cozii15mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăTNMG 11 03 04
SSC
Insert seat size code11

Descriere

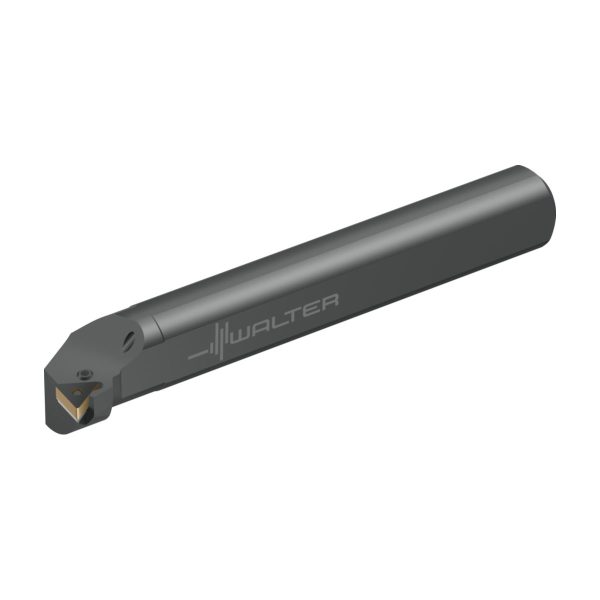

Bară pentru strunjire interioară – fixare cu pârghie A…-PTFN • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 16mm • plăcuță triunghiulară • TN .. 1103 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu fixare cu pârghie (P)
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Sistem universal cu schimbare simplă a plăcuțelor amovibile

Domenii de utilizare

Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune în cazul prelucrării de diametre de găurire mici cu plăcuțe amovibile negative

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

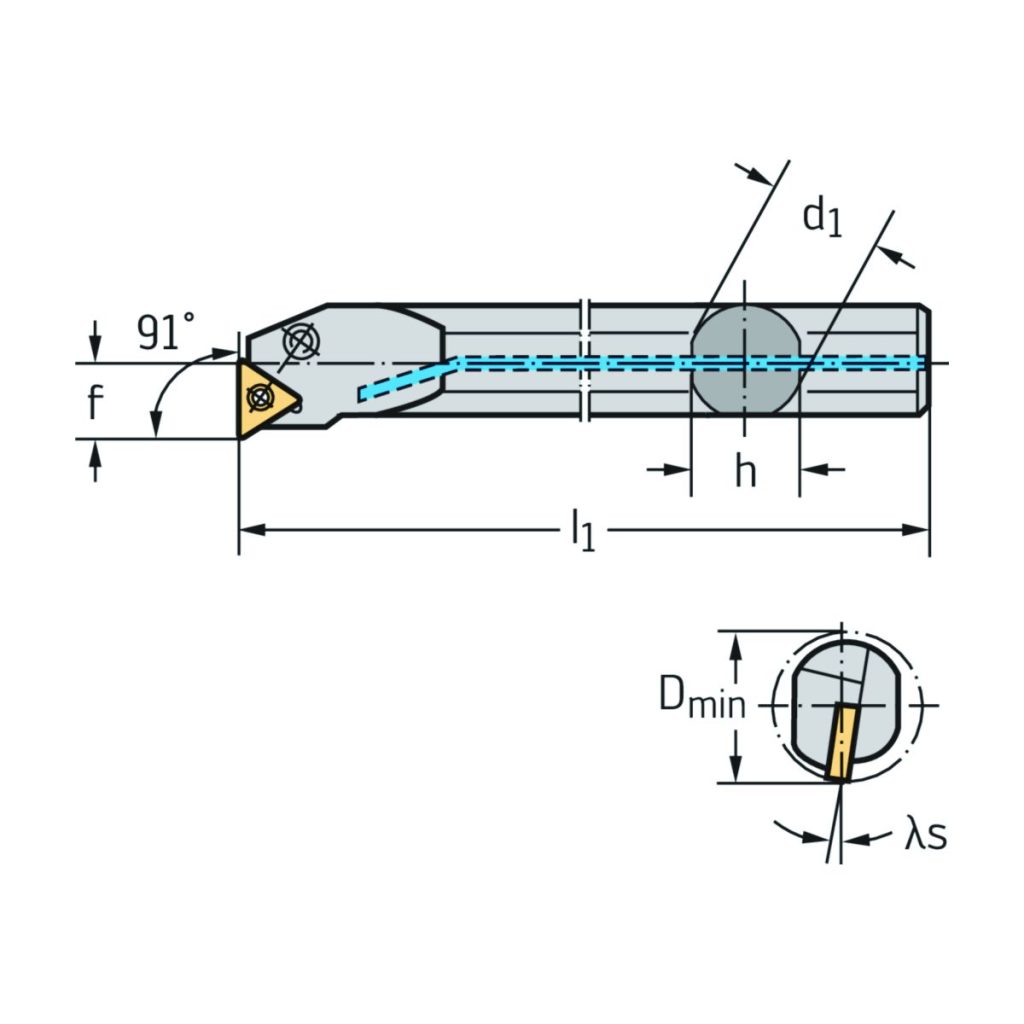

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>min</sub>Diametrul minim20mm
γUnghi de degajare ortogonal-6°
hÎnălțimea cozii15mm
λ<sub>s</sub>Unghi de înclinare-14°
l<sub>1</sub>Lungimea funcțională200mm
CodificareCodificare sculăA16R-PTFNR11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileTN .. 1103 ..
fLățimea funcțională11mm
