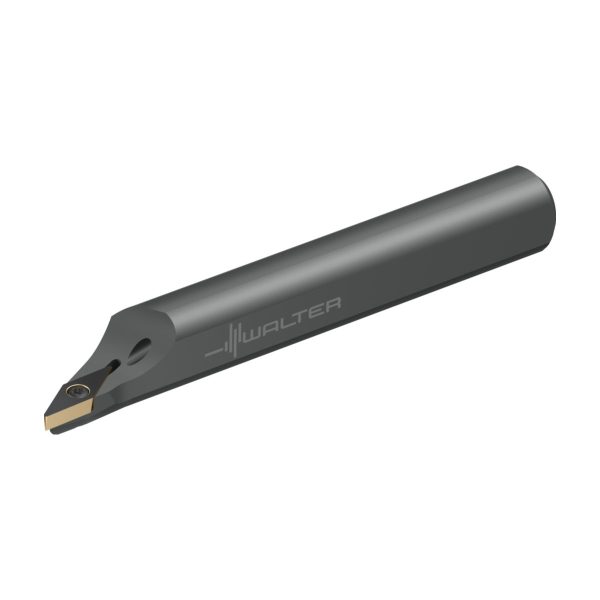

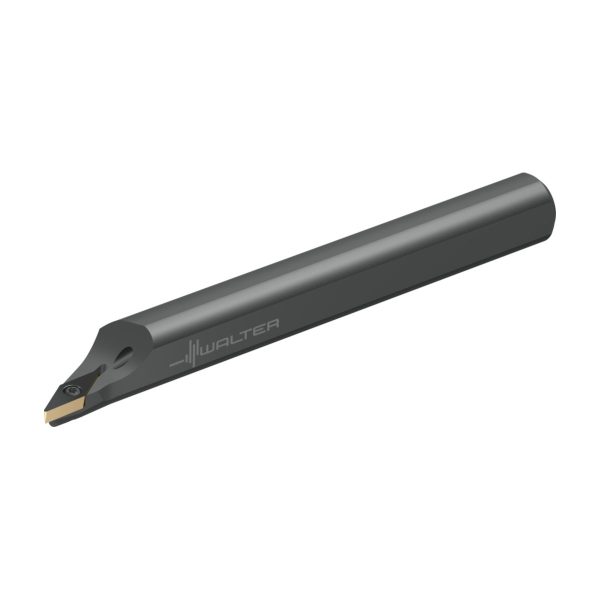

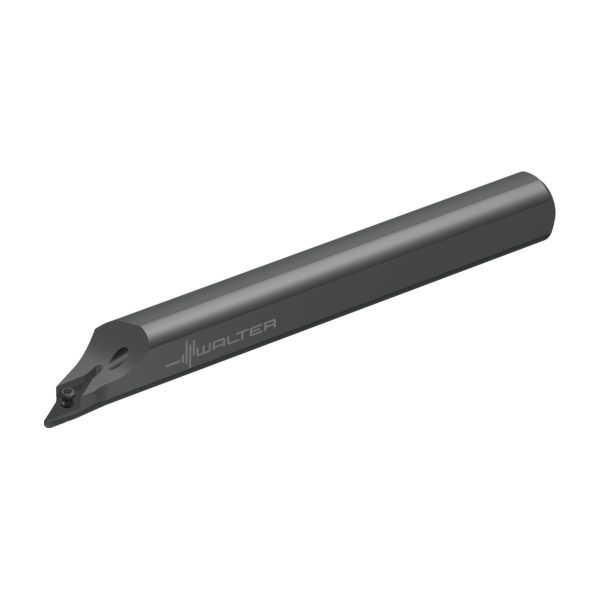

A16R-SVJBR11 – Bară pentru strunjire interioară – fixare cu șuruburi

Bară pentru strunjire interioară – fixare cu șuruburi A16R-SDJCR07-A16R-SDJCR07-0568391921 A16R-SDJCR07 – Bară pentru strunjire interioară – fixare cu șuruburi
Bară de alezat – fixare cu șuruburi A06M-SCLPL2-A06M-SCLPL2-0901880921 A05K-SCLPL2 – Bară de alezat – fixare cu șuruburi

Numărul articolului: 7807974Familie produs: D21PS SKU: A16R-SVJBR11 UPC: 0568398921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

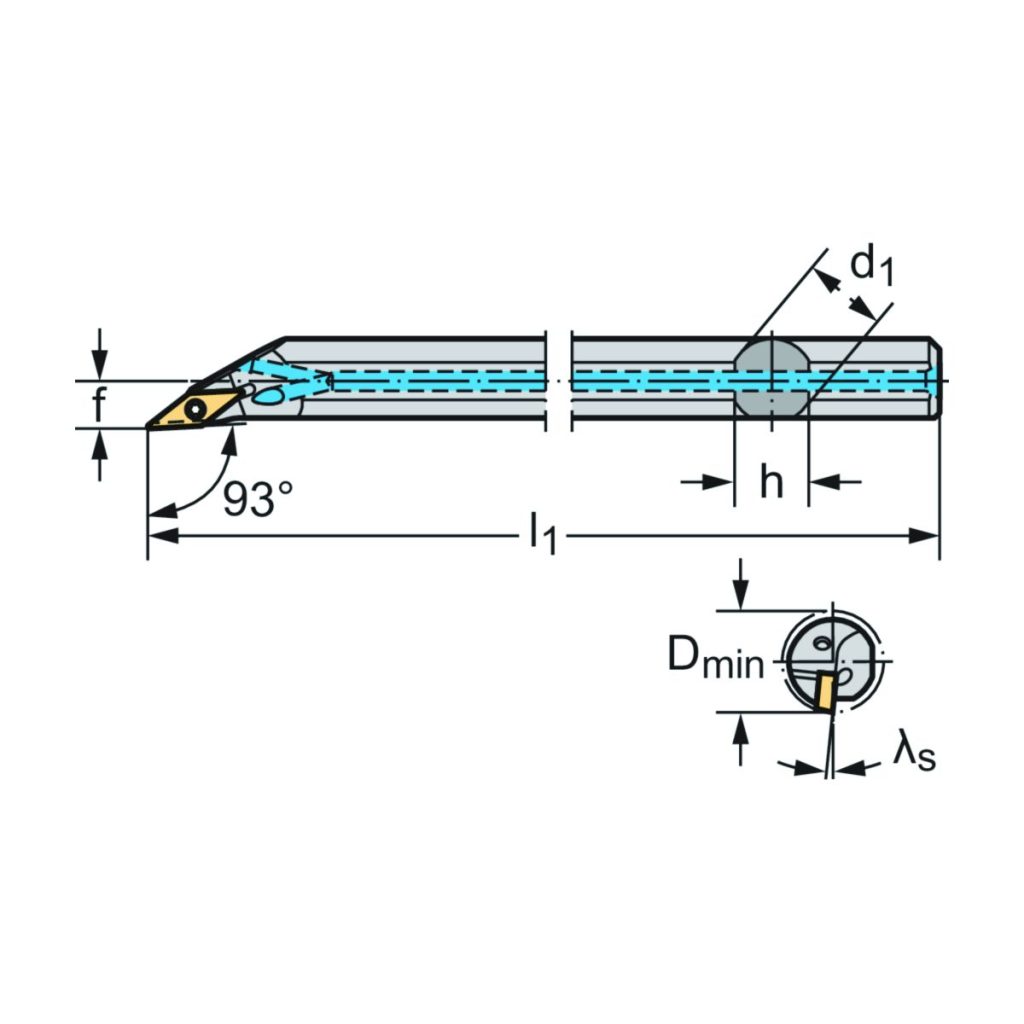

DenumireDescriereValoareUnitate
d1Diametrul de îmbinare16mm
DminDiametrul minim20mm
γUnghi de degajare ortogonal0°
hÎnălțimea cozii15mm
λsUnghi de înclinare-6°
l1Lungimea funcțională200mm
CodificareCodificare sculăA16R-SVJBR11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileVB .. 1103 ..
fLățimea funcțională9mm

Descriere

Bară pentru strunjire interioară – fixare cu șuruburi A…-SVJB • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 16mm • plăcuță rombică • VB .. 1103 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

Informații suplimentare

Greutate 0,264 kg
Dimensiuni 208 × 38 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare9mm
A2
Lățime funcțională9mm
A3
Lungime funcțională200mm
A4
Înălțime de funcționare20mm
A6
Diametrul minim al găurii20mm
B3
Lungime în consolă200mm
B5
Cantitate rezerve de reascuțire200mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C4
Înălțimea cozii15mm
D7
Masă (greutate)0,264kg
E1
Unghiul de atac93°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-6°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA16R-SVJBR11
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$VC1103003******
J42
Codificare plăcuță amovibilăVBMT 11 03 04
J6
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă200mm
NSM
Număr standard caracteristicăDIN4000-90
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare11mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FMT
Form type machine sideEXT
H
Înălțimea cozii15mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăVBMT 11 03 04
SSC
Insert seat size code11
