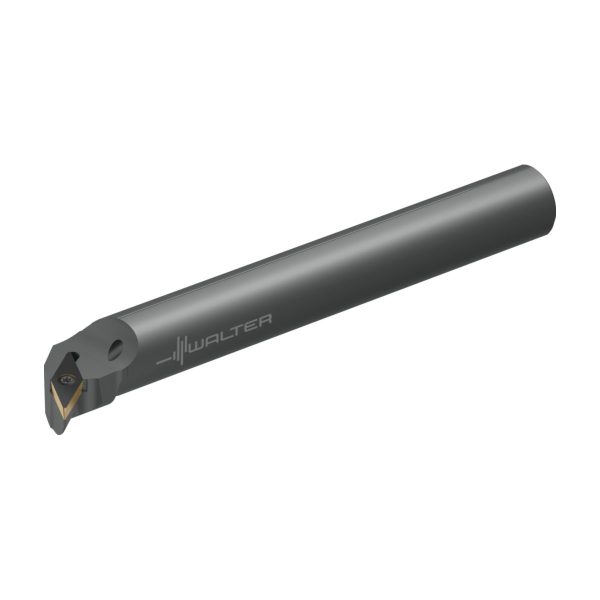

Bară pentru strunjire interioară – fixare cu șuruburi – A16R-SVQBR11-R

Bară pentru strunjire interioară – fixare cu șuruburi A20S-SVQBL11-R-A20S-SVQBL11-R-0577371921 Bară pentru strunjire interioară – fixare cu șuruburi – A20S-SVQBL11-R
Bară pentru strunjire interioară – fixare cu șuruburi A20S-SVQBR11-R-A20S-SVQBR11-R-0577372921 Bară pentru strunjire interioară – fixare cu șuruburi – A20S-SVQBR11-R

797,60 lei fără TVA - 965,10 lei cu TVA

Numărul articolului: 5205364Familie produs: D21PS SKU: A16R-SVQBR11-R UPC: 0577301921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,299 kg
Dimensiuni 208 × 28 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare13mm
A2
Lățime funcțională13mm
A3
Lungime funcțională200mm
A4
Înălțime de funcționare22mm
A6
Diametrul minim al găurii22mm
B3
Lungime în consolă200mm
B5
Cantitate rezerve de reascuțire200mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
D7
Masă (greutate)0,292kg
E1
Unghiul de atac17°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă35°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-6,907°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA16R-SVQBR11-R
J22
Codificare produs8301
J41
Codare loc de separare plăcuță amovibilăISO$VC1103003******
J42
Codificare plăcuță amovibilăVBMT 11 03 04
J6
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă200mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire200mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL01G1600$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare11mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FMT
Form type machine sideEXT
IIC
Codare loc de separare plăcuță amovibilăISO$VC1103003******
LS
Lungime coadămmmm
MIID
Codificare plăcuță amovibilăVBMT 11 03 04
SSC
Insert seat size code11

Descriere

Bară pentru strunjire interioară – fixare cu șuruburi A…-SVQB…-R • Walter Turn • metric • coadă cilindrică • Dreapta • 16mm • plăcuță rombică • VB .. 1103 ..

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

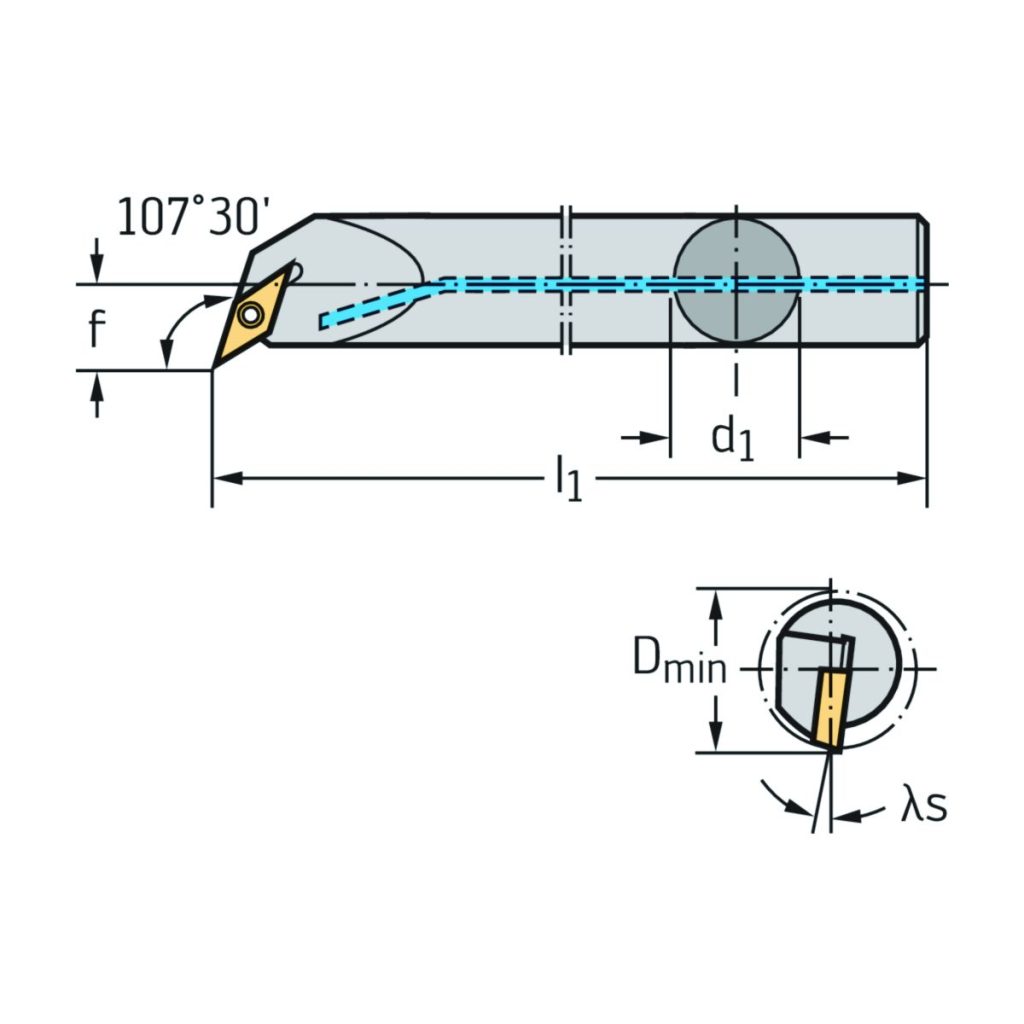

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>min</sub>Diametrul minim22mm
γUnghi de degajare ortogonal0°
λ<sub>s</sub>Unghi de înclinare-6,9°
l<sub>1</sub>Lungimea funcțională200mm
CodificareCodificare sculăA16R-SVQBR11-R
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileVB .. 1103 ..
fLățimea funcțională13mm
