Bară pentru strunjire interioară – fixare cu șuruburi – A16R-SWLCL04

Bară pentru strunjire interioară – fixare cu șuruburi A12S-SWLCL3-A12S-SWLCL3-0576882921 Bară pentru strunjire interioară – fixare cu șuruburi – A12M-SWLCL04
Bară pentru strunjire interioară – fixare cu șuruburi A12S-SWLCL3-A12S-SWLCL3-0576882921 Bară pentru strunjire interioară – fixare cu șuruburi – A25T-SWLCL06

797,60 lei fără TVA - 965,10 lei cu TVA

Numărul articolului: 5673673Familie produs: D21PS SKU: A16R-SWLCL04 UPC: 0585879921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,284 kg
Dimensiuni 207 × 40 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare11mm
A2
Lățime funcțională11mm
A3
Lungime funcțională200mm
A4
Înălțime de funcționare20mm
A6
Diametrul minim al găurii20mm
B3
Lungime în consolă200mm
B5
Cantitate rezerve de reascuțire200mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii16mm
C4
Înălțimea cozii15mm
D7
Masă (greutate)0,284kg
E1
Unghiul de atac95°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă80°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-5°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA16R-SWLCL04
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$WC0402003******
J42
Codificare plăcuță amovibilăWCGW 04 02 04
J6
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă200mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire200mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G1600$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare4,3mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii160
FMT
Form type machine sideEXT
H
Înălțimea cozii15mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăWCGW 04 02 04
SSC
Insert seat size code4

Descriere

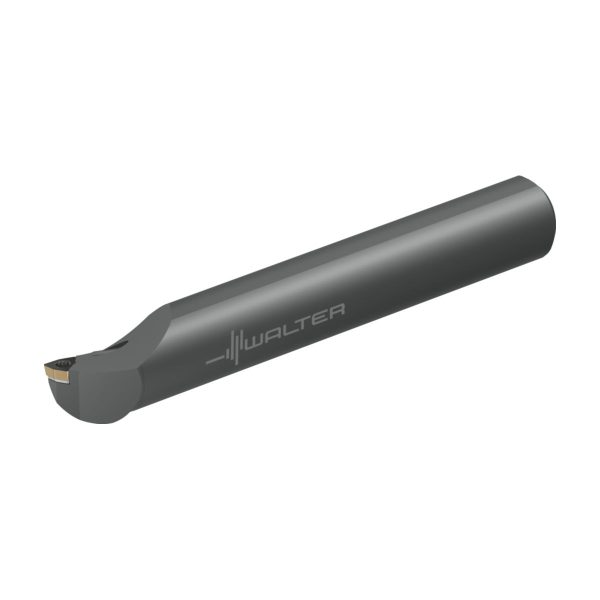

Bară pentru strunjire interioară – fixare cu șuruburi A…-SWLC • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • 16mm • plăcuță trigonală • WC .. 0402 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

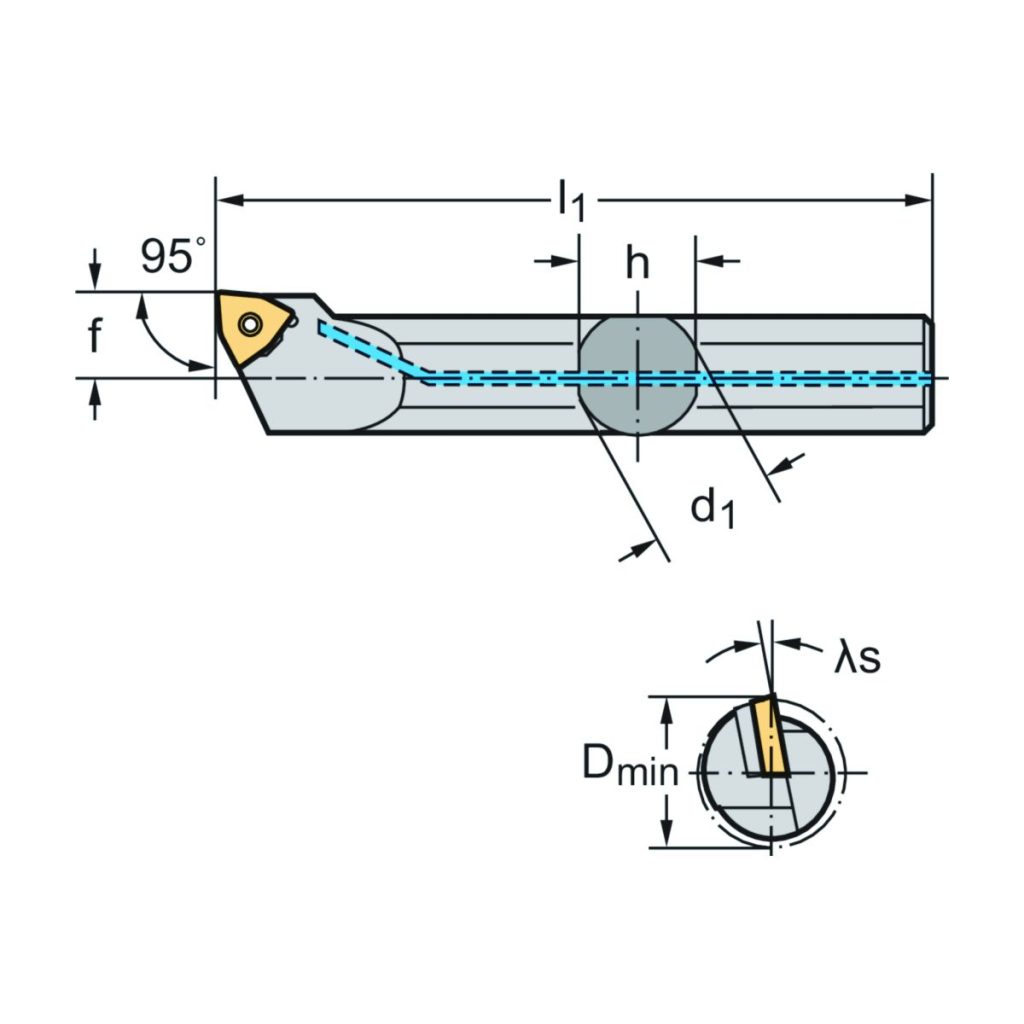

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare16mm
D<sub>min</sub>Diametrul minim20mm
γUnghi de degajare ortogonal0°
hÎnălțimea cozii15mm
λ<sub>s</sub>Unghi de înclinare-5°
l<sub>1</sub>Lungimea funcțională200mm
CodificareCodificare sculăA16R-SWLCL04
Dimensiunea scaunului plăciiMărimea locașului plăcuței4
TipPlăcuțe amovibile posibileWC .. 0402 ..
fLățimea funcțională11mm
