Informații suplimentare
| Greutate | 0,754 kg |
|---|---|
| Dimensiuni | 85 × 60 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime diametru exterior 1 | |
| Lungime în consolă | |
| Lungime în consolă | |
| Formă adaptor, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter | Adaptor cu coadă Weldon A170M • metric • Pentru scule cu coadă conform DIN 1835 forma B/DIN 6535-HB |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 50 | mm |
A4 | Diametrul gulerului | 50 | mm |
B1 | Lungime diametru exterior 1 | 42 | mm |
B3 | Lungime în consolă | 77 | mm |
B4 | Cantitate rezerve de reascuțire | 77 | mm |
B71 | Lungime funcțională | 65 | mm |
BLD | Identificator imagine | 622013 | |
C11 | Coadă, pe partea mașinii | NCT | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 50 | mm |
C4 | Lungime coadă | 12 | mm |
C51 | Coadă, pe partea piesei | ZYL | |
C52 | Formă adaptor, pe partea piesei | 10 | |
C54 | Variantă de adaptor, pe partea piesei | 1 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 120 | |
C71 | Diametru de prindere, pe partea piesei | 12 | mm |
D6 | Turație, maximă | 30000 | 1/min |
D7 | Masă (greutate) | 0,748 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 1 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | A170M.0.50.065.12 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | ZYL10G1200**** | |
J6 | Codare loc de separare pe partea mașinii | NCT01C0500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 42 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 10 | |
CCMS | Codare loc de separare pe partea mașinii | NCT01C0500$$$$ | |
CCTMS | Coadă, pe partea mașinii | NCT | |
CCTWS | Coadă, pe partea piesei | ZYL | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | G | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
CZCWS | Mărime adaptor pe partea piesei | 120 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 65 | mm |
LPR | Lungime în consolă | 65 | mm |
LS | Lungime coadă | 12 | mm |
OAL | Cantitate rezerve de reascuțire | 77 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 30000 | 1/min |
TSYC | Identificator imagine | A170M.0 | |
WT | Masă (greutate) | 0,748 | kg |
XYWD | xyw plane distance | -65 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Prelungitor – A101M.0.50.070.50SKU: A101M.0.50.070.501.814,67 lei fără TVA - 2.195,75 lei cu TVA- Prelungitor – A101M.0.50.100.50SKU: A101M.0.50.100.502.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Prelungitor – A101M.0.50.080.50SKU: A101M.0.50.080.502.119,79 lei fără TVA - 2.564,95 lei cu TVA
- Adaptor tip reducție – A102M.0.63.080.50SKU: A102M.0.63.080.501.969,90 lei fără TVA - 2.383,58 lei cu TVA
- Adaptor tip reducție – A102M.0.63.100.50SKU: A102M.0.63.100.502.130,49 lei fără TVA - 2.577,89 lei cu TVA
- Adaptor tip reducție – A102M.0.63.120.50SKU: A102M.0.63.120.502.296,44 lei fără TVA - 2.778,69 lei cu TVA
- Adaptor tip reducție – A102M.0.63.070.50SKU: A102M.0.63.070.501.911,02 lei fără TVA - 2.312,33 lei cu TVA
- Adaptor tip reducție – A102M.0.63.140.50SKU: A102M.0.63.140.502.360,67 lei fără TVA - 2.856,41 lei cu TVA
- Adaptor tip reducție – A102M.0.80.080.50SKU: A102M.0.80.080.502.478,44 lei fără TVA - 2.998,91 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.50.040.50SKU: A100M.4.50.040.502.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master MAS-BT JIS B 6339 – A100M.4.40.030.50SKU: A100M.4.40.030.502.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.40.030.50SKU: A100M.2.40.030.502.141,20 lei fără TVA - 2.590,85 lei cu TVA
- Master DIN 69871-1 AD – A100M.2.50.020.50SKU: A100M.2.50.020.502.574,79 lei fără TVA - 3.115,50 lei cu TVA
- Master DIN 69871-1 AD/B – AK200M.2.50.030.50SKU: AK200M.2.50.030.502.697,91 lei fără TVA - 3.264,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.100.080.50.HSKSKU: A100M.7.100.080.50.HSK3.629,33 lei fără TVA - 4.391,49 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.080.50.HSKSKU: A100M.7.063.080.50.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Master DIN 69893-1 A – A100M.7.063.065.50.HSKSKU: A100M.7.063.065.50.HSK3.168,98 lei fără TVA - 3.834,47 lei cu TVA
- Şuruburi fără cap – M12X016SKU: M12X01613,33 lei fără TVA - 16,13 lei cu TVA
Descriere

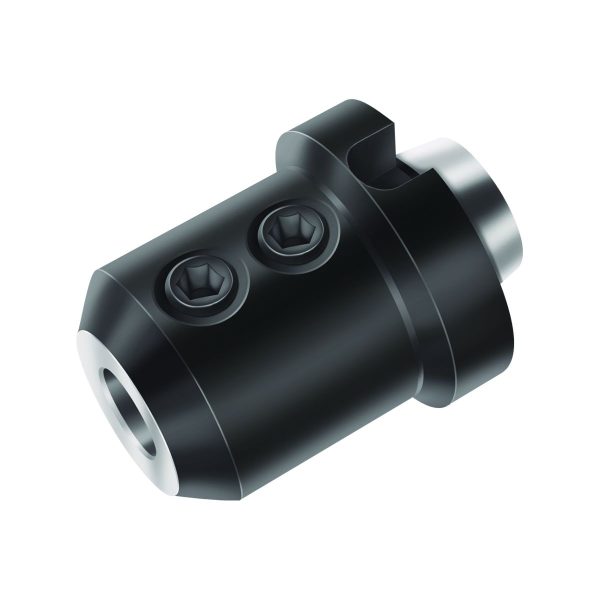

Adaptor cu coadă Weldon A170M • metric • Pentru scule cu coadă conform DIN 1835 forma B/DIN 6535-HB • d1=50 • d11=12

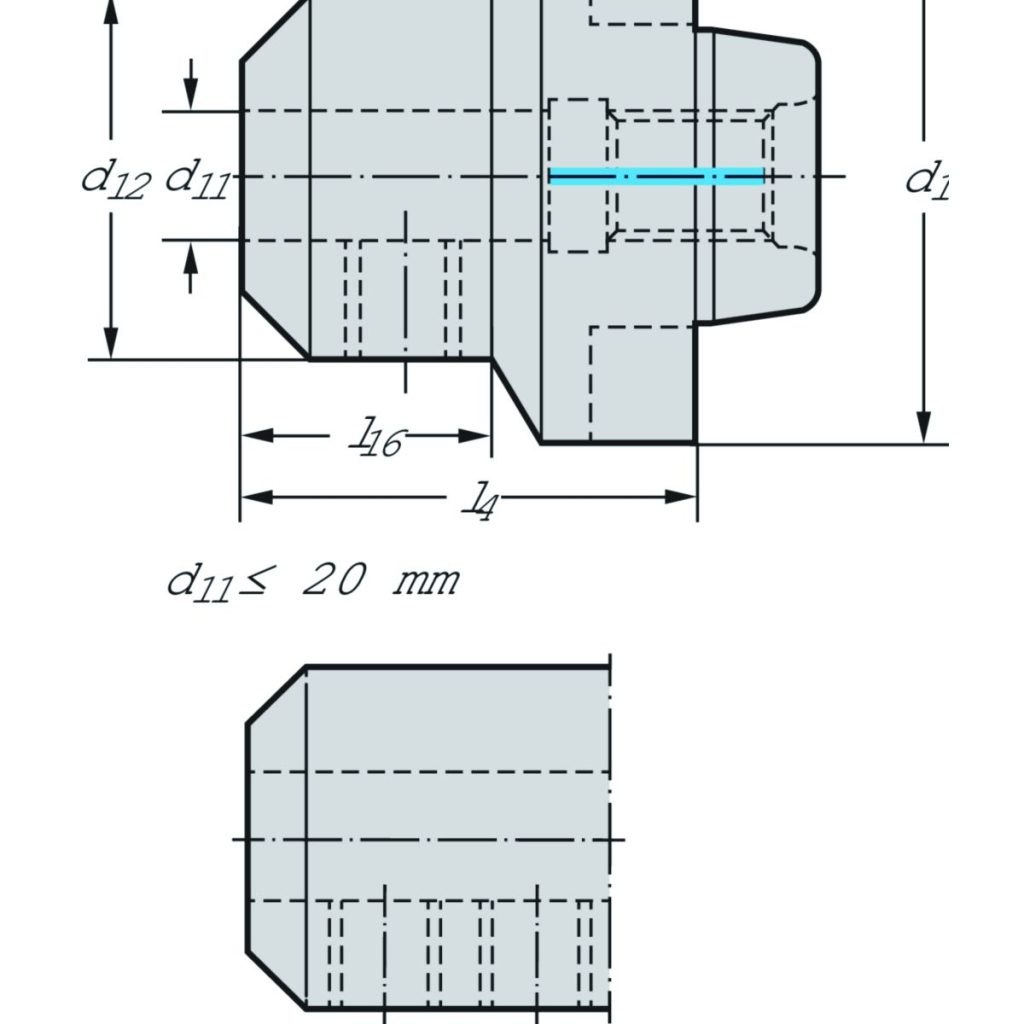

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>12</sub> | Diametrul corpului | 42 | mm |
| l<sub>16</sub> | Lungime utilă | 42 | mm |
| l<sub>4</sub> | Lungimea funcțională | 65 | mm |
| Codificare | Codificare sculă | A170M.0.50.065.12 | |
| Greutate | Greutatea | 0,75 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | NCT 50 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | 12 |
