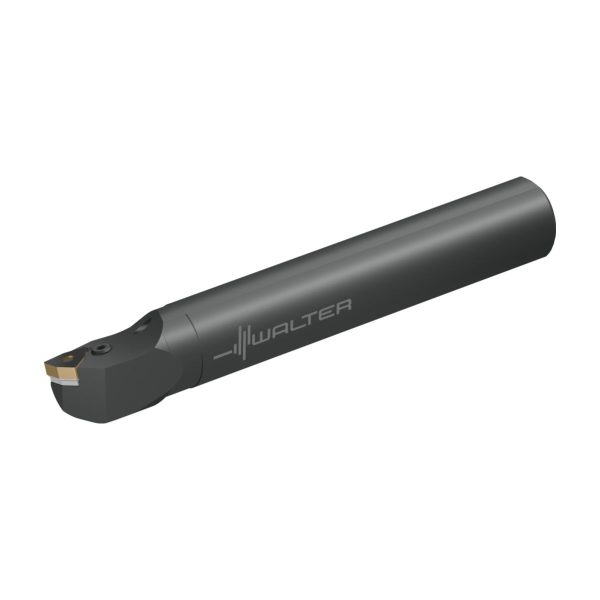

Bară pentru strunjire interioară – fixare cu pârghie – A20S-PWLNL06
1.193,72 lei fără TVA - 1.444,40 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,530 kg |
|---|---|
| Dimensiuni | 255 × 30 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 13 | mm |
A2 | Lățime funcțională | 13 | mm |
A3 | Lungime funcțională | 250 | mm |
A4 | Înălțime de funcționare | 25 | mm |
A6 | Diametrul minim al găurii | 25 | mm |
B3 | Lungime în consolă | 250 | mm |
B5 | Cantitate rezerve de reascuțire | 250 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 1 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 200 | |
C3 | Diametru de prindere, pe partea mașinii | 20 | mm |
C4 | Înălțimea cozii | 18 | mm |
D7 | Masă (greutate) | 0,53 | kg |
E1 | Unghiul de atac | 95 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 80 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -15 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | P | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | A20S-PWLNL06 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$WN0604003****** | |
J42 | Codificare plăcuță amovibilă | WNMG 06 04 08 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22G2000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFI | |
LPR | Lungime în consolă | 250 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 250 | mm |
| Cantitate rezerve de reascuțire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22G2000$$$$ | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | G | |
CW | Lungimea muchiei așchietoare | 6,5 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 200 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 18 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | WNMG 06 04 08 | |
SSC | Insert seat size code | 6 |
Inserții de strunjire Trigonale negative de 80° – WNMG060404-MM5 WMP20SSKU: WNMG060404-MM5 WMP20S95,07 lei fără TVA - 115,03 lei cu TVA- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MM5 WSM20SSKU: WNMG060404-MM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MM5 WSM10SSKU: WNMG060408-MM5 WSM10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MM5 WSM20SSKU: WNMG060408-MM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MM5 WSM30SSKU: WNMG060408-MM5 WSM30S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MM5 WSM10SSKU: WNMG060404-MM5 WSM10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MW5 WPP10GSKU: WNMG060412-MW5 WPP10G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MW5 WPP20GSKU: WNMG060412-MW5 WPP20G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MW5 WPP10GSKU: WNMG060408-MW5 WPP10G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MW5 WPP20GSKU: WNMG060408-MW5 WPP20G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MW5 WKK10SSKU: WNMG060412-MW5 WKK10S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MW5 WKK10SSKU: WNMG060408-MW5 WKK10S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FW5 WKP01GSKU: WNMG060404-FW5 WKP01G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FW5 WPP10GSKU: WNMG060404-FW5 WPP10G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FW5 WPP20GSKU: WNMG060404-FW5 WPP20G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FW5 WPP10GSKU: WNMG060408-FW5 WPP10G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FW5 WPP20GSKU: WNMG060408-FW5 WPP20G109,04 lei fără TVA - 131,94 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FW5 WSM20SSKU: WNMG060404-FW5 WSM20S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FW5 WSM20SSKU: WNMG060408-FW5 WSM20S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FW5 WSM10SSKU: WNMG060408-FW5 WSM10S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FW5 WSM10SSKU: WNMG060404-FW5 WSM10S105,94 lei fără TVA - 128,19 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA060404-RK5 WKK10SSKU: WNMA060404-RK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA060408-RK5 WKK10SSKU: WNMA060408-RK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA060412-RK5 WKK10SSKU: WNMA060412-RK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA060408-RK5 WKK20SSKU: WNMA060408-RK5 WKK20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMA060412-RK5 WKK20SSKU: WNMA060412-RK5 WKK20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-NM4 WSM20SKU: WNMG060408-NM4 WSM2092,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MU5 WMP20SSKU: WNMG060408-MU5 WMP20S95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MU5 WSM20SSKU: WNMG060408-MU5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MU5 WPP10GSKU: WNMG060408-MU5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MU5 WPP20GSKU: WNMG060408-MU5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FP5 WKP01GSKU: WNMG060408-FP5 WKP01G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FP5 WPP10GSKU: WNMG060404-FP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FP5 WPP20GSKU: WNMG060404-FP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FP5 WPP10GSKU: WNMG060408-FP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FP5 WPP20GSKU: WNMG060408-FP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP5 WPP05GSKU: WNMG060408-MP5 WPP05G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP5 WPP30GSKU: WNMG060408-MP5 WPP30G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MP5 WPP10GSKU: WNMG060412-MP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MP5 WPP20GSKU: WNMG060412-MP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MP5 WPP10GSKU: WNMG060404-MP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MP5 WPP20GSKU: WNMG060404-MP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MP5 WPP30GSKU: WNMG060404-MP5 WPP30G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP5 WPP10GSKU: WNMG060408-MP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP5 WPP20GSKU: WNMG060408-MP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MP3 WPP20GSKU: WNMG060404-MP3 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP3 WPP10GSKU: WNMG060408-MP3 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MP3 WPP20GSKU: WNMG060408-MP3 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MP3 WPP20GSKU: WNMG060412-MP3 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MP3 WPP10GSKU: WNMG060404-MP3 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RP5 WPP20GSKU: WNMG060408-RP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RP5 WPP30GSKU: WNMG060408-RP5 WPP30G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-RP5 WPP10GSKU: WNMG060412-RP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-RP5 WPP20GSKU: WNMG060412-RP5 WPP20G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-RP5 WPP30GSKU: WNMG060412-RP5 WPP30G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RP5 WPP10GSKU: WNMG060408-RP5 WPP10G95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-NMS WSM10SSKU: WNMG060408-NMS WSM10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FM5 WSM01SKU: WNMG060404-FM5 WSM0195,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-NMS WSM20SSKU: WNMG060408-NMS WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FM5 WSM10SSKU: WNMG060408-FM5 WSM10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-FM5 WSM20SSKU: WNMG060408-FM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FM5 WSM10SSKU: WNMG060404-FM5 WSM10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-FM5 WSM20SSKU: WNMG060404-FM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RM5 WMP20SSKU: WNMG060408-RM5 WMP20S95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RM5 WSM20SSKU: WNMG060408-RM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-RM5 WSM30SSKU: WNMG060408-RM5 WSM30S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MK5 WKK20SSKU: WNMG060408-MK5 WKK20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MK5 WKK20SSKU: WNMG060404-MK5 WKK20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MK5 WKK20SSKU: WNMG060412-MK5 WKK20S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MK5 WKK10SSKU: WNMG060408-MK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MK5 WKK10SSKU: WNMG060404-MK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MK5 WKK10SSKU: WNMG060412-MK5 WKK10S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060404-MM5 WSM30SSKU: WNMG060404-MM5 WSM30S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MM5 WSM30SSKU: WNMG060412-MM5 WSM30S92,23 lei fără TVA - 111,60 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060408-MM5 WMP20SSKU: WNMG060408-MM5 WMP20S95,07 lei fără TVA - 115,03 lei cu TVA
- Inserții de strunjire Trigonale negative de 80° – WNMG060412-MM5 WSM20SSKU: WNMG060412-MM5 WSM20S92,23 lei fără TVA - 111,60 lei cu TVA
- Şuruburi fără cap – FS331SKU: FS33131,69 lei fără TVA - 38,34 lei cu TVA
- Cheie – ISO2936-2SKU: ISO2936-228,96 lei fără TVA - 35,04 lei cu TVA
- Bridă – KN108SKU: KN108136,50 lei fără TVA - 165,17 lei cu TVA
Descriere
Bară pentru strunjire interioară – fixare cu pârghie A…-PWLN • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • 20mm • plăcuță trigonală • WN .. 0604 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu fixare cu pârghie (P)
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Sistem universal cu schimbare simplă a plăcuțelor amovibile
Domenii de utilizare
Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune în cazul prelucrării de diametre de găurire mici cu plăcuțe amovibile negative
Avantajele Dvs.
Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

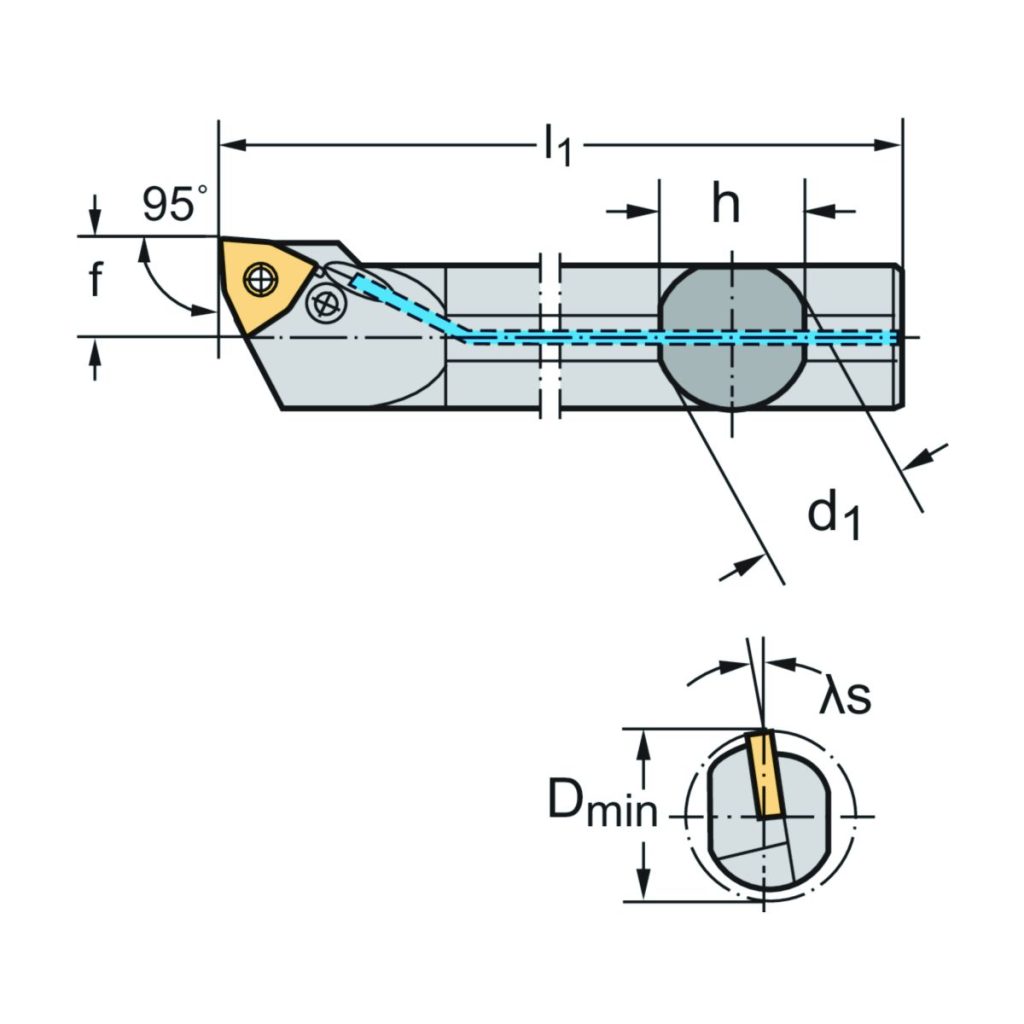

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 20 | mm |
| D<sub>min</sub> | Diametrul minim | 25 | mm |
| γ | Unghi de degajare ortogonal | -6 | ° |
| h | Înălțimea cozii | 18 | mm |
| λ<sub>s</sub> | Unghi de înclinare | -15 | ° |
| l<sub>1</sub> | Lungimea funcțională | 250 | mm |
| Codificare | Codificare sculă | A20S-PWLNL06 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 6 | |
| Tip | Plăcuțe amovibile posibile | WN .. 0604 .. | |
| f | Lățimea funcțională | 13 | mm |
