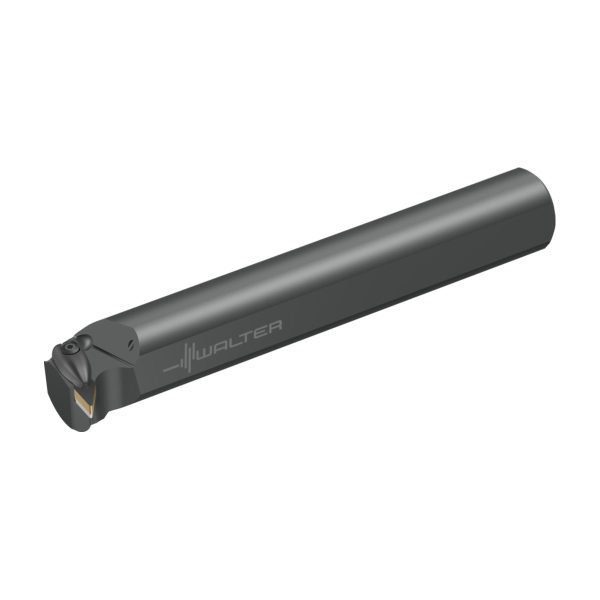

Bară de strunjire – strângere rigidă – A20T-DVUNR3
1.916,37 lei fără TVA - 2.318,81 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,764 kg |
|---|---|
| Dimensiuni | 320 × 50 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 25,4 | mm |
A2 | Lățime funcțională | 25,4 | mm |
A3 | Lungime funcțională | 304,8 | mm |
A4 | Înălțime de funcționare | 43,3 | mm |
A6 | Diametrul minim al găurii | 43,3 | mm |
B3 | Lungime în consolă | 304,8 | mm |
B5 | Cantitate rezerve de reascuțire | 304,8 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 1250 | |
C3 | Diametru de prindere, pe partea mașinii | 31,75 | mm |
C4 | Înălțimea cozii | 30 | mm |
D7 | Masă (greutate) | 1,62 | kg |
E1 | Unghiul de atac | 93 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 35 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
E5 | Unghi de înclinare | -9 | ° |
F1 | Sensul de așchiere | R | |
F2 | Formă suport | G | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | A20T-DVUNR3 | |
J3 | Siglă companie | W | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$VN1604002****** | |
J42 | Codificare plăcuță amovibilă | VNMG 332 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22S1250$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DFI | |
LPR | Lungime în consolă | 304,8 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 304,8 | mm |
| Cantitate rezerve de reascuțire |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22S1250$$$$ | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | S | |
CW | Lungimea muchiei așchietoare | 16,5 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 1250 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 30 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | VNMG 332 | |
SSC | Insert seat size code | 16 |
Inserții de strunjire Rombice negative de 35° – VNMA160412-RK5 WKK20SSKU: VNMA160412-RK5 WKK20S191,10 lei fără TVA - 231,23 lei cu TVA- Inserții de strunjire Rombice negative de 35° – VNMA160412-RK5 WKK10SSKU: VNMA160412-RK5 WKK10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMA160408-RK5 WKK20SSKU: VNMA160408-RK5 WKK20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FP5 WKP01GSKU: VNMG160404-FP5 WKP01G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FP5 WKP01GSKU: VNMG160408-FP5 WKP01G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMA160408-RK5 WKK10SSKU: VNMA160408-RK5 WKK10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FP5 WPP10GSKU: VNMG160404-FP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FP5 WPP20GSKU: VNMG160404-FP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-FP5 WPP10GSKU: VNMG160412-FP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-FP5 WPP20GSKU: VNMG160412-FP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FP5 WPP10SSKU: VNMG160408-FP5 WPP10S196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FP5 WEP10CSKU: VNMG160404-FP5 WEP10C148,81 lei fără TVA - 180,06 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FP5 WEP10CSKU: VNMG160408-FP5 WEP10C148,81 lei fără TVA - 180,06 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FP5 WPP10GSKU: VNMG160408-FP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FP5 WPP20GSKU: VNMG160408-FP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP3 WPP10GSKU: VNMG160412-MP3 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP3 WPP20GSKU: VNMG160412-MP3 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MP3 WPP10GSKU: VNMG160404-MP3 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MP3 WPP20GSKU: VNMG160404-MP3 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP3 WPP10GSKU: VNMG160408-MP3 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP3 WPP20GSKU: VNMG160408-MP3 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP3 WPP30GSKU: VNMG160408-MP3 WPP30G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MK5 WKK10SSKU: VNMG160408-MK5 WKK10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MK5 WKK10SSKU: VNMG160412-MK5 WKK10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MK5 WKK20SSKU: VNMG160404-MK5 WKK20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MK5 WKK20SSKU: VNMG160408-MK5 WKK20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MK5 WKK20SSKU: VNMG160412-MK5 WKK20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP5 WPP05GSKU: VNMG160408-MP5 WPP05G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP5 WPP05GSKU: VNMG160412-MP5 WPP05G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MK5 WKK10SSKU: VNMG160404-MK5 WKK10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MP5 WPP10GSKU: VNMG160404-MP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MP5 WPP20GSKU: VNMG160404-MP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP5 WPP30GSKU: VNMG160408-MP5 WPP30G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP5 WPP10GSKU: VNMG160412-MP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP5 WPP20GSKU: VNMG160412-MP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160412-MP5 WPP30GSKU: VNMG160412-MP5 WPP30G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-NMS WSM20SSKU: VNMG160404-NMS WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-NMS WSM10SKU: VNMG160408-NMS WSM10191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MP5 WPP30GSKU: VNMG160404-MP5 WPP30G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP5 WPP10GSKU: VNMG160408-MP5 WPP10G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MP5 WPP20GSKU: VNMG160408-MP5 WPP20G196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-NFT WS10SKU: VNMG160408-NFT WS10145,60 lei fără TVA - 176,18 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-NFT WS10SKU: VNMG160404-NFT WS10145,60 lei fără TVA - 176,18 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-NMS WSM10SSKU: VNMG160404-NMS WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-NMS WSM10SSKU: VNMG160408-NMS WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-NMS WSM20SSKU: VNMG160408-NMS WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FM5 WSM20SSKU: VNMG160404-FM5 WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FM5 WSM10SSKU: VNMG160408-FM5 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-FM5 WSM20SSKU: VNMG160408-FM5 WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-NFT WSM20SSKU: VNMG160404-NFT WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-NFT WSM20SSKU: VNMG160408-NFT WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MM5 WMP20SSKU: VNMG160408-MM5 WMP20S196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MM5 WSM30SSKU: VNMG160404-MM5 WSM30S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160402-FM5 WSM10SSKU: VNMG160402-FM5 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160402-FM5 WSM20SSKU: VNMG160402-FM5 WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-FM5 WSM10SSKU: VNMG160404-FM5 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MM5 WSM20SSKU: VNMG160404-MM5 WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MM5 WSM10SSKU: VNMG160408-MM5 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MM5 WSM20SSKU: VNMG160408-MM5 WSM20S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MM5 WSM30SSKU: VNMG160408-MM5 WSM30S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MM5 WMP20SSKU: VNMG160404-MM5 WMP20S196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MS3 WSM10SSKU: VNMG160404-MS3 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MS3 WSM01SKU: VNMG160404-MS3 WSM01196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MS3 WSM01SKU: VNMG160408-MS3 WSM01196,46 lei fără TVA - 237,72 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160408-MS3 WSM10SSKU: VNMG160408-MS3 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNMG160404-MM5 WSM10SSKU: VNMG160404-MM5 WSM10S191,10 lei fără TVA - 231,23 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160402-MS3 WSM01SKU: VNGG160402-MS3 WSM01294,95 lei fără TVA - 356,89 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160404-MS3 WSM01SKU: VNGG160404-MS3 WSM01294,95 lei fără TVA - 356,89 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160412-NFT WS10SKU: VNGG160412-NFT WS10217,87 lei fără TVA - 263,62 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160404-NFT WS10SKU: VNGG160404-NFT WS10217,87 lei fără TVA - 263,62 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160408-NFT WS10SKU: VNGG160408-NFT WS10217,87 lei fără TVA - 263,62 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160404M-MN3 WN10SKU: VNGG160404M-MN3 WN10217,87 lei fără TVA - 263,62 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160402M-MN3 WN10SKU: VNGG160402M-MN3 WN10217,87 lei fără TVA - 263,62 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160402M-MN3 WNN10SKU: VNGG160402M-MN3 WNN10305,12 lei fără TVA - 369,20 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160404M-MN3 WNN10SKU: VNGG160404M-MN3 WNN10305,12 lei fără TVA - 369,20 lei cu TVA
- Inserții de strunjire Rombice negative de 35° – VNGG160401-MS3 WSM01SKU: VNGG160401-MS3 WSM01294,95 lei fără TVA - 356,89 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160404TM-2 WBH20SKU: VNGA160404TM-2 WBH20373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160408TM-2 WBH10CSKU: VNGA160408TM-2 WBH10C411,11 lei fără TVA - 497,44 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160408TM-2 WBH20SKU: VNGA160408TM-2 WBH20373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160408TM-2 WBH10SKU: VNGA160408TM-2 WBH10373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160404TM-2 WBH30SKU: VNGA160404TM-2 WBH30373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire Ceramică – Rombice negative de 35° – VNGA160404SM-S WCH10CSKU: VNGA160404SM-S WCH10C152,03 lei fără TVA - 183,96 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160408TS-2 WBK20SKU: VNGA160408TS-2 WBK20373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160404TS-2 WBK20SKU: VNGA160404TS-2 WBK20373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160404TM-2 WBH10SKU: VNGA160404TM-2 WBH10373,64 lei fără TVA - 452,10 lei cu TVA
- Inserții de strunjire CBN – Rombice negative de 35° – VNGA160404TM-2 WBH10CSKU: VNGA160404TM-2 WBH10C411,11 lei fără TVA - 497,44 lei cu TVA
- Inserții de strunjire Ceramică – Rombice negative de 35° – VNGA160408SM-S WCH10CSKU: VNGA160408SM-S WCH10C152,03 lei fără TVA - 183,96 lei cu TVA
- Bridă – PK244-SETSKU: PK244-SET246,77 lei fără TVA - 298,59 lei cu TVA
- Arc – FS1470SKU: FS147013,33 lei fără TVA - 16,13 lei cu TVA
- Bridă – PK244SKU: PK244180,93 lei fără TVA - 218,93 lei cu TVA
- Şaibă – AP312-VN16SKU: AP312-VN1685,17 lei fără TVA - 103,06 lei cu TVA
- Şuruburi cu cap – FS1467SKU: FS146722,27 lei fără TVA - 26,95 lei cu TVA
- Şuruburi cu cap – FS1473SKU: FS147357,60 lei fără TVA - 69,70 lei cu TVA
- Ştifturi – RS117SKU: RS11713,33 lei fără TVA - 16,13 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Bară de strunjire – strângere rigidă A…-DVUN • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Dreapta • plăcuță rombică • VN .. 1604 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Bară de strunjire Walter Turn cu strângere rigidă (D)
Domenii de utilizare
Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte
Avantajele Dvs.
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

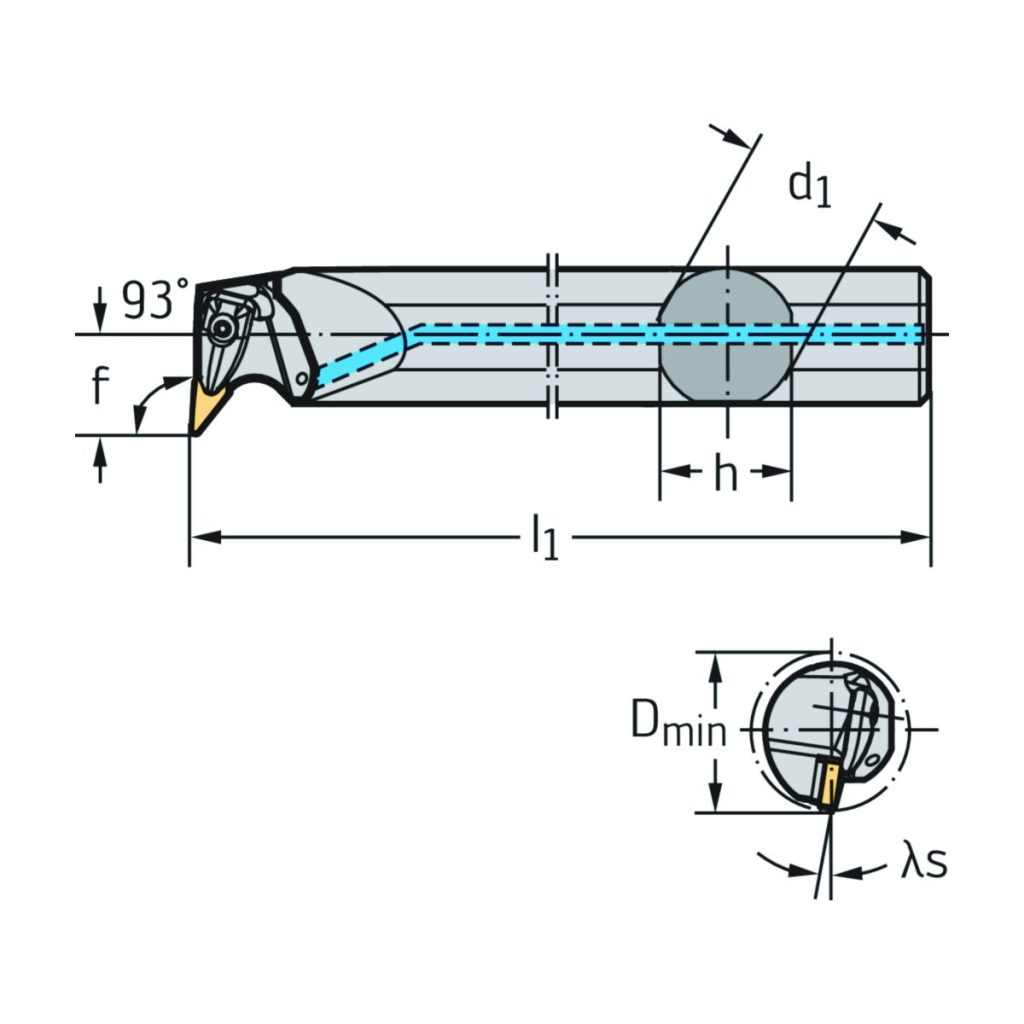

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 1,25 | inch |
| D<sub>min</sub> | Diametrul minim | 1,705 | inch |
| γ | Unghi de degajare ortogonal | -6 | ° |
| h | Înălțimea cozii | 1,181 | inch |
| λ<sub>s</sub> | Unghi de înclinare | -9 | ° |
| l<sub>1</sub> | Lungimea funcțională | 12 | inch |
| Codificare | Codificare sculă | A20T-DVUNR3 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 16 | |
| Tip | Plăcuțe amovibile posibile | VN .. 1604 .. | |
| Tip | Plăcuțe amovibile posibile | VN .. 33 .. | |
| f | Lățimea funcțională | 1 | inch |
