Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32L-080-P

Adaptoare VDI – lame de debitare DIN 69880 A2110-V40-32L-080-P-A2110-V40-32L-080-P-0768767963 Adaptoare VDI – lame de debitare DIN 69880 – A2110-V40-32R-080-P
Adaptoare VDI – scule cu coadă pătrată DIN 69880 A2120-V25-20N-055-P-A2120-V25-20N-055-P-0902459968 Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V50-25N-100-P

6.236,25 lei fără TVA - 7.545,86 lei cu TVA

Numărul articolului: 6694371Familie produs: D60AW SKU: A2110-V40-32L-080-P UPC: 0768767963 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 3,191 kg
Dimensiuni 200 × 185 mm
Domeniu de utilizare

Cantitate rezerve de reascuţire

Lățime totală

Lungime funcţională

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare fixe
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
B1
Lungime diametru exterior 180mm
B3
Lungime în consolă80mm
B4
Cantitate rezerve de reascuțire143mm
B71
Lungime funcțională25mm
B72
Înălțime de funcționare25mm
B73
Lățime funcțională67,5mm
B81
Înălțime totală100mm
B91
Lățime totală118,5mm
C11
Coadă, pe partea mașiniiZYV
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C4
Lungime coadă63mm
C51
Coadă, pe partea pieseiPMW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei8
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei320
D7
Masă (greutate)3,143kg
E1
Sensul de așchiereL
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire0
J1
Standard-
J21
Număr articolA2110-V40-32L-080-P
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYV01C0400$$$$
J7
Dispozitiv de stocare0
LPR
Lungime în consolă80mm
NSM
Număr standard caracteristicăDIN4000-89
OAL
Cantitate rezerve de reascuțire143mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYV01C0400$$$$
CCWS
Codare loc de separare pe partea pieseiPMW01C032L****
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei
FMT
Form type workpiece sideINT
H
Înălțimea cozii32mm
HAND
Sensul de așchiereL
HF
Înălțime de funcționare25mm
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională80mm
LPR
Lungime în consolă80mm
LS
Lungime coadă63mm
OAH
Înălțime totală100mm
OAL
Cantitate rezerve de reascuțire143mm
OAW
Lățime totală118,5mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineA2110-VDI40-P
WB
Lățime corp de bază76mm
WF
Lățime funcțională67,5mm
WT
Masă (greutate)3,143kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

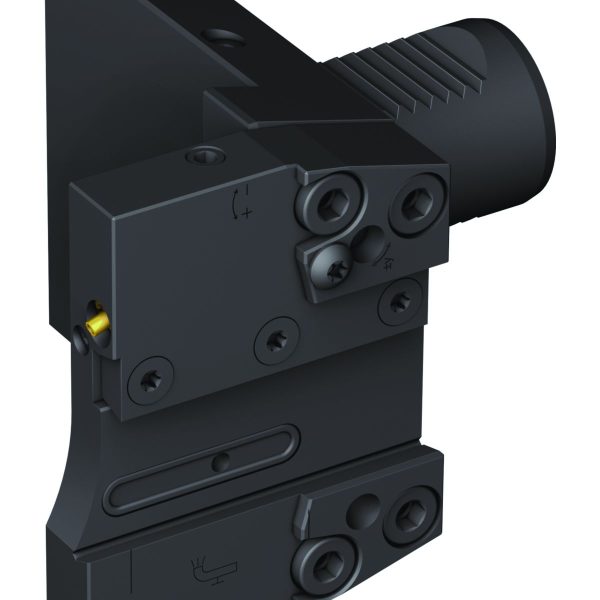

Adaptoare VDI – lame de debitare DIN 69880 A2110-V…-P • metric • Stânga • 32L • Răcire de precizie

Descriere unealtă

Adaptoare VDI pentru lame de debitare cu răcire de precizie
Adaptoare axiale pentru turela-stea
Adaptoare în general

Domenii de utilizare

Utilizabil începând cu o presiune de la 10 bari până la maximum 80 de bari a lichidului de răcire
Utilizare pe toate mașinile cu mașini cu turelă-stea VDI
Canelare și debitare cu răcire de precizie
Adaptoare fixe

Avantajele Dvs.

Flexibilitate: Același suport pentru poziția de montaj standard și deasupra capului
Durabilitate și productivitate mai înalte datorită răcirii optime direct în zona de așchiere, începând de la o presiune de 10 bari a lichidului de răcire
Așchii scurte și, implicit, eliminarea pauzelor pentru îndepărtarea acestora
Nicio pierdere de presiune datorită etanșării cu inel O pentru transmiterea sigură a lichidului de răcire
Fără vibrații datorită conceptului de suport stabil, corelat fiecărei poziții de prelucrare
Poziție exactă a centrului prin înălțimea la centru ușor reglabilă într-un domeniu de +/- 0,5 mm

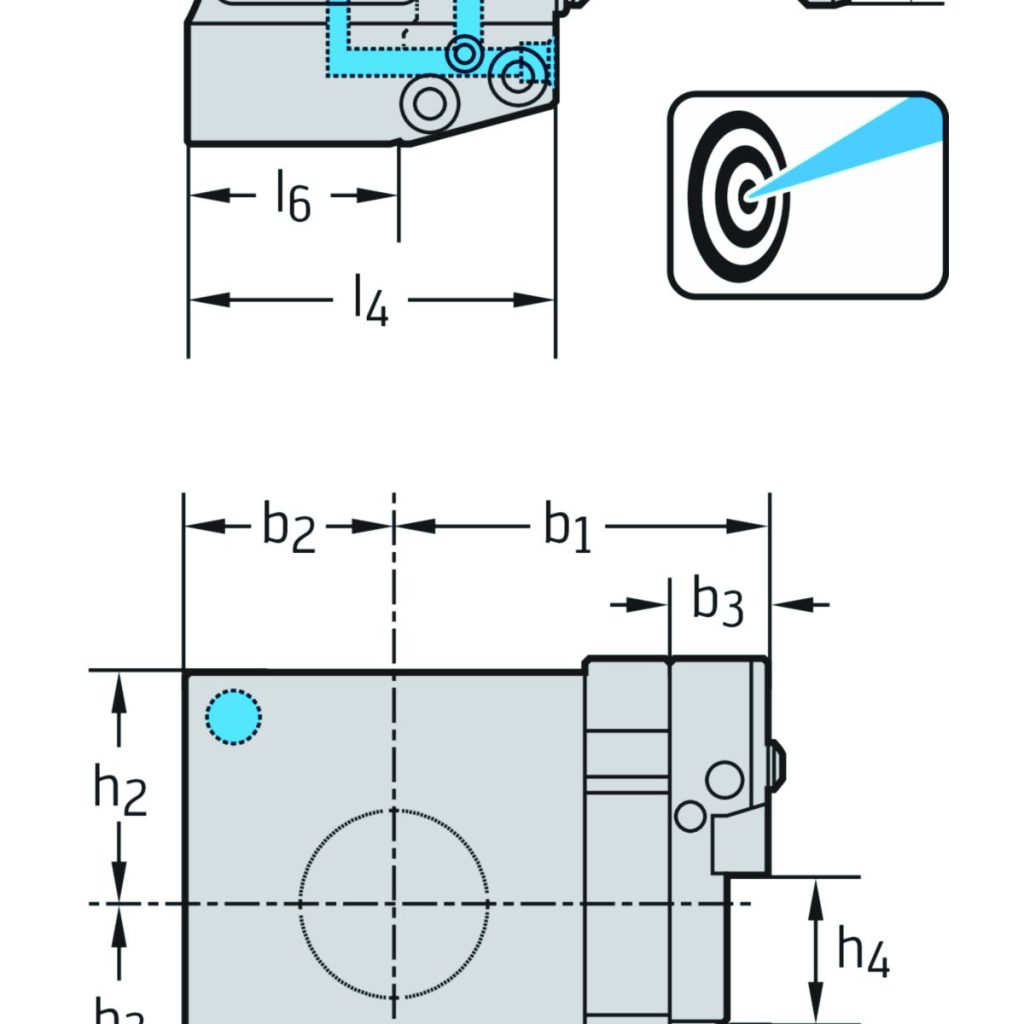

DenumireDescriereValoareUnitate
h<sub>4</sub>Înălțimea cozii32mm
h<sub>2</sub>Înălțime50mm
h<sub>3</sub>Înălțime50mm
l<sub>6</sub>Lungime46mm
l<sub>4</sub>Lungimea funcțională80mm
CodificareCodificare sculăA2110-V40-32L-080-P
b<sub>1</sub>Lățime76mm
b<sub>2</sub>Lățimea radială42,5mm
b<sub>3</sub>Lățimea funcțională20mm
GreutateGreutatea3,1kg
d<sub>1</sub>Diametrul coziiVDI40
