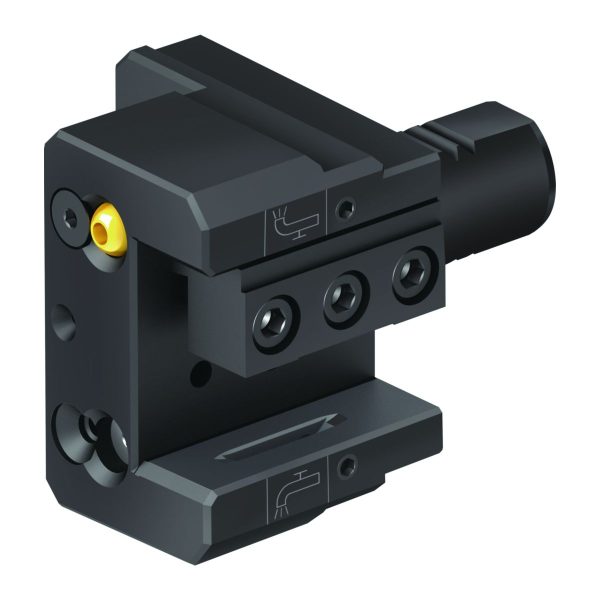

Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V25-20N-055-P

Adaptoare VDI – scule cu coadă pătrată DIN 69880 A2120-V25-20N-055-P-A2120-V25-20N-055-P-0902459968 Adaptoare VDI – scule cu coadă pătrată DIN 69880 – A2120-V40-25N-085-P
Adaptoare BMT – lame pentru debitare A2110-BT45-26R-080-P-A2110-BT45-26R-080-P-0797367963 Adaptoare BMT – lame pentru debitare – A2110-BT55-32R-080-P

3.056,56 lei fără TVA - 3.698,44 lei cu TVA

Numărul articolului: 7402151Familie produs: D60AW SKU: A2120-V25-20N-055-P UPC: 0902459968 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,484 kg
Dimensiuni 135 × 158 mm
Domeniu de utilizare

Lungime diametru exterior 1

Cantitate rezerve de reascuţire

Phi

Lungime funcţională

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare fixe
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
B1
Lungime diametru exterior 155mm
B3
Lungime în consolă55mm
B4
Cantitate rezerve de reascuțire103mm
B71
Lungime funcțională19mm
B73
Lățime funcțională19mm
B81
Înălțime totală70mm
B91
Lățime totală69mm
BLD
Identificator imagine514012
C11
Coadă, pe partea mașiniiZYV
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Lungime coadă48mm
C51
Coadă, pe partea pieseiVKT
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei2012
C71
Diametru de prindere, pe partea piesei201,2mm
C72
Diametru de prindere, max.202,2mm
D7
Masă (greutate)1,484kg
E1
Sensul de așchiereN
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J22
Codificare produs5204
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiVKT01A2012****VKT01A2022****
J6
Codare loc de separare pe partea mașiniiZYV01C0250$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYV01C0250$$$$
CCWS
Codare loc de separare pe partea pieseiVKT01A2012****VKT01A2022****
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideA
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii250
CZCWS
Mărime adaptor pe partea piesei
FMT
Form type workpiece sideINT
H
Înălțimea cozii20mm
HAND
Sensul de așchiereN
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională55mm
LPR
Lungime în consolă55mm
LS
Lungime coadă48mm
OAH
Înălțime totală70mm
OAL
Cantitate rezerve de reascuțire103mm
OAW
Lățime totală69mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineA2120-VDI-P
WB
Lățime corp de bază39mm
WF
Lățime funcțională19mm
WT
Masă (greutate)1,484kg
XYWD
xyw plane distance-55mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Adaptoare VDI – scule cu coadă pătrată DIN 69880 A2120-V…-P • metric • Neutru • 20 x 20 • Răcire de precizie

Descriere unealtă

Adaptoare VDI pentru cuțite de strung cu răcire de precizie
Adaptoare axiale
Adaptoare în general

Domenii de utilizare

Utilizare pe toate mașinile cu interfață VDI
Așchiere în orice material
Utilizare de scule cu răcire interioară în procedeul Plug-and-play
Adaptoare fixe

Avantajele Dvs.

Manevrare mai simplă datorită soluției Plug-and-play
Reducerea timpilor de inactivitate a mașinii unelte
Schimbare mai rapidă a sculei datorită acționării din lateral cu pana de strângere
Creștere a durabilității sculei și muchiei așchietoare, precum și formare îmbunătățită a așchiei, deoarece lichidul de răcire este ghidat direct sub așchie

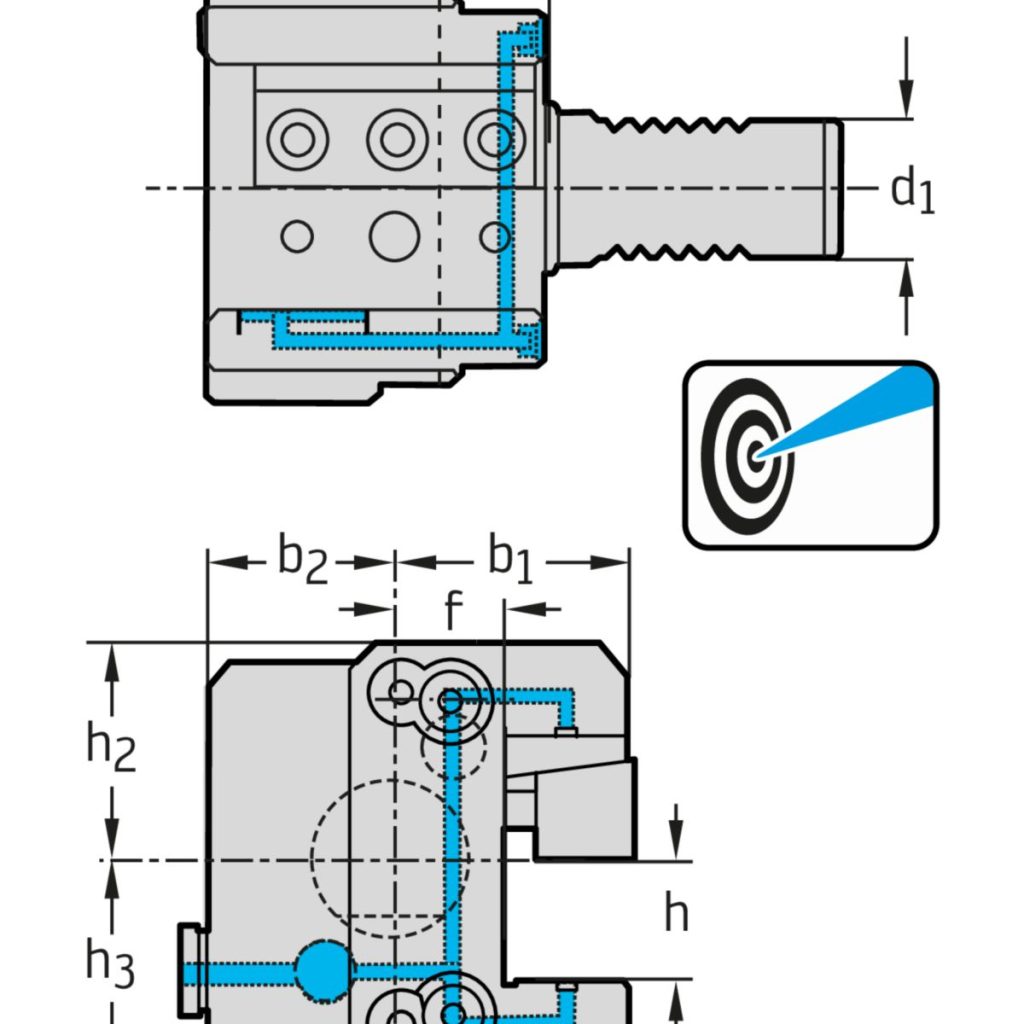

DenumireDescriereValoareUnitate
hÎnălțime20mm
h<sub>2</sub>Înălțime35mm
h<sub>3</sub>Înălțime35mm
l<sub>6</sub>Lungime35mm
l<sub>4</sub>Lungimea funcțională55mm
CodificareCodificare sculăA2120-V25-20N-055-P
b<sub>1</sub>Lățime39mm
b<sub>2</sub>Lățimea radială30mm
b<sub>3</sub>Lățimea funcțională20mm
fLățimea funcțională19mm
GreutateGreutatea1,5kg
d<sub>1</sub>Diametrul coziiVDI25
