QuadFit Large Adaptor intermediar – A2201-QL100-38-29-Q50
4.892,64 lei fără TVA - 5.920,09 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 1,966 kg |
|---|---|
| Dimensiuni | 270 × 115 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A4 | Diametrul gulerului | 21,5 | mm |
B1 | Lungime diametru exterior 1 | 21,5 | mm |
B3 | Lungime în consolă | 29 | mm |
B4 | Cantitate rezerve de reascuțire | 29 | mm |
B71 | Lungime funcțională | 29 | mm |
B72 | Înălțime de funcționare | 0 | mm |
B73 | Lățime funcțională | 38 | mm |
C11 | Coadă, pe partea mașinii | SAW | |
C12 | Formă adaptor, pe partea mașinii | 3 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C51 | Diametru de prindere, pe partea mașinii | 100 | mm |
C51 | Coadă, pe partea piesei | SGL | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 500 | |
D7 | Masă (greutate) | 1,5 | kg |
E1 | Sensul de așchiere | N | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | A2201-QL100-38-29-Q50 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SGL01A0500**** | |
J6 | Codare loc de separare pe partea mașinii | SAW03C1000$$$$ | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | SAW03C1000$$$$ | |
CCWS | Codare loc de separare pe partea piesei | SGL01A0500**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CP | Coolant pressure | 80 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | A | |
CXSC | Ieșire agent de lubrifiere/răcire | ||
CZCMS | Mărime adaptor, pe partea mașinii | 1000 | |
CZCWS | Mărime adaptor pe partea piesei | 500 | |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 29 | mm |
LPR | Lungime în consolă | 29 | mm |
OAL | Cantitate rezerve de reascuțire | 61,4 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | A2201-QL | |
WF | Lățime funcțională | 38 | mm |
WT | Masă (greutate) | 1,5 | kg |
XYWD | xyw plane distance | -29 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Adaptor coadă cilindrică – Vibrații amortizate – A3001.64-QL100-953SKU: A3001.64-QL100-95364.054,00 lei fără TVA - 77.505,34 lei cu TVA- Adaptor coadă cilindrică – Vibrații amortizate – A3001-100-QL100-939SKU: A3001-100-QL100-93964.054,00 lei fără TVA - 77.505,34 lei cu TVA
- Cheie – SD4000-Q50-55SKU: SD4000-Q50-553.586,51 lei fără TVA - 4.339,68 lei cu TVA
- Cheie – SD6000-Q50SKU: SD6000-Q50695,89 lei fără TVA - 842,03 lei cu TVA
- Cheie – SD9000-Q50SKU: SD9000-Q50361,33 lei fără TVA - 437,21 lei cu TVA
Descriere

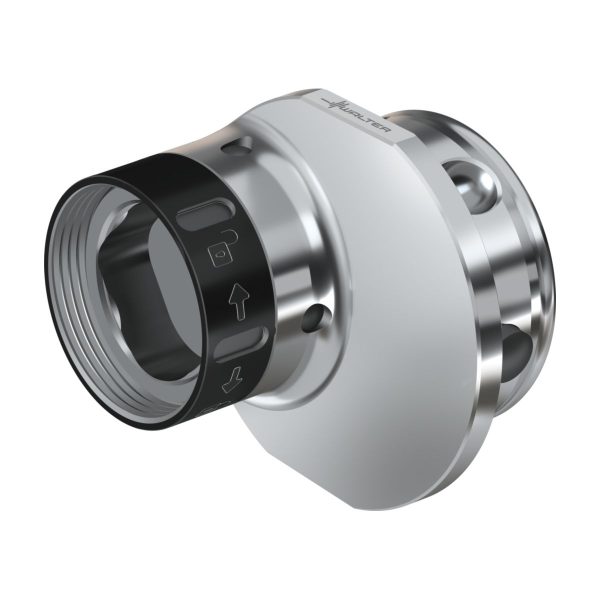

QuadFit Large Adaptor intermediar A2201 • Accure·tec® • metric • QuadFit • Neutru • 50mm

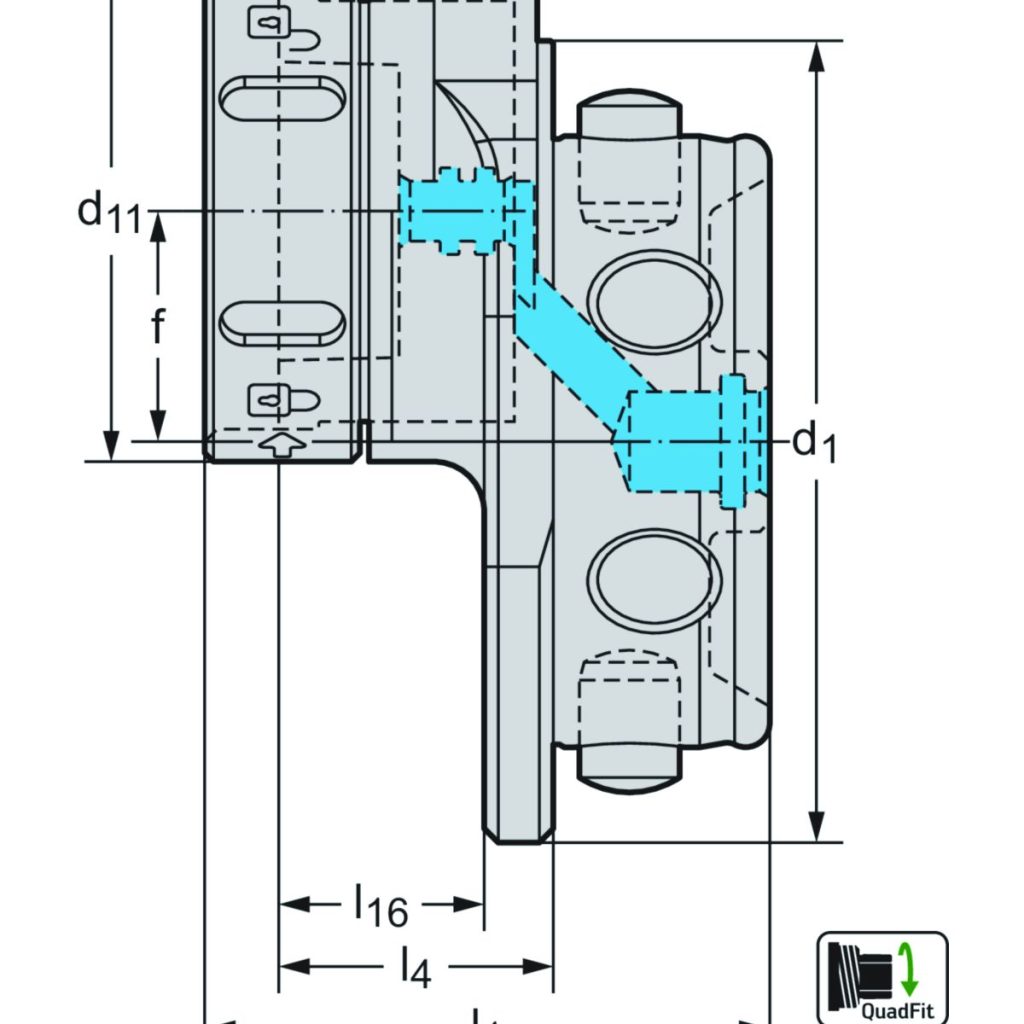

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Codul dimensiunii de îmbinare | QL100 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | Q50 | |
| l<sub>16</sub> | Lungime utilă | 21,5 | mm |
| l<sub>1</sub> | Lungimea totală | 61,4 | mm |
| l<sub>4</sub> | Lungime maximă în consolă | 29 | mm |
| Codificare | Codificare sculă | A2201-QL100-38-29-Q50 | |
| f | Lățimea funcțională | 38 | mm |
| Greutate | Greutatea | 1,5 | kg |
