Tarozi din HSS-E pentru mașini – A234002S-UNF10
447,51 lei fără TVA - 541,49 lei cu TVA
| P | M | K | N | S | H | O |
|---|---|---|---|---|---|---|
| ● | ●● |
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,010 kg |
|---|---|
| Dimensiuni | 81 × 9 mm |
| Domeniu de utilizare | |
| Aplicație principală | |
| Tip de filet | |
| Lungime coadă | |
| Diametrul nominal al filetului, inch | |
| Tip unealtă | |
| Aplicație secundară | |
| group_name_2 | Tarodare |
| group_name_7 | Tarozi de maşini din HSS-E (-PM) UNF/3B |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Tip de filet | 4,826 | mm |
A21 | Diametrul nominal al filetului, metric | 4,826 | mm |
A22 | Diametrul nominal al filetului, inch | 0,19 | inch |
A23 | Număr de filete | UNF #10-32 | |
A25 | Codificare filet, exterior | UNF #10-32 | |
A4 | Număr de spire de filet per inch | 32 | |
A5 | Clasă de toleranță a filetului | 3B | |
A6 | Diametru con de atac | 3,99 | mm |
A9 | Diametrul gâtului | 4,73 | mm |
B1 | Lungimea filetului | 18 | mm |
B2 | Lungime utilă | 18 | mm |
B3 | Cantitate rezerve de reascuțire | mm | mm |
B8 | Lungimea conului de atac | 1,98 | mm |
B8 | Lungimea canalului de prindere | 23 | mm |
BLD | Identificator imagine | 2 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 21 | |
C14 | Variantă de adaptor, pe partea mașinii | 2 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 194 | |
C3 | Diametru de prindere, pe partea mașinii | 4,928 | mm |
C31 | Diametru de prindere, pe partea mașinii, clasă de toleranță ISO | h9 | |
C4 | Lungime coadă | 38 | mm |
D1 | Număr de muchii așchietoare | 3 | |
D2 | Sens elice | R | |
D3 | Unghiul elicei | 25 | ° |
D7 | Masă (greutate) | 0,009 | kg |
F1 | Sensul de așchiere | R | |
G3 | Formă de con de atac | C | |
H11 | Codificare standard sort, utilizare principală | - | |
H21 | Intrare agent de lubrifiere/răcire | 0 | |
H22 | Ieșire agent de lubrifiere/răcire | 0 | |
H3 | Denumire sort de la producător | VAP | |
H4 | Execuția sculei | S | |
H5 | Acoperire/suprafață | Vaporisiert | |
J1 | Standard | ANSI B94.9 | |
J21 | Număr articol | A234002S-UNF10 | |
J22 | Număr articol | 274 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL21R1940h$09 | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | EGI | |
NSM | Număr standard caracteristică | DIN4000-80 | |
OVERHANG_LENGTH | Lungime în consolă | 41,06 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL21R1940h$09 | |
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
COATING | Acoperire/suprafață | Vaporisiert | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | R | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 194 | |
DN | Diametrul gâtului | mm | mm |
FHA | Unghiul elicei | 25 | ° |
FHH | Sens elice | R | |
FMT | Form type machine side | EXT | |
GAMF | Unghi de degajare lateral | 4 | ° |
GEP | Elemente de ghidare | 0 | |
GRADE | Denumire sort de la producător | VAP | |
GRDPRIO | Codificare standard sort, utilizare principală | - | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LCF | Lungimea canalului de prindere | 23 | mm |
LF | Lungime funcțională | 60,4 | mm |
LS | Lungime coadă | 38 | mm |
LSC | Lungime gaură de fixare | 21,35 | mm |
LU | Lungime utilă | 18 | mm |
NOF | Număr de muchii așchietoare | 3 | |
OAL | Cantitate rezerve de reascuțire | 62,41 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5000 | 1/min |
STDNO | Standard | ANSI B94.9 | |
TCTR | Clasă de toleranță a filetului | 3B | |
TD | Diametrul nominal al filetului, metric | 4,826 | mm |
TDZ | Număr de filete | 10 | |
TG | Conicitate | 0 | |
THDH | Sensul de așchiere | R | |
THFT | Tip de filet | UNF | |
THL | Lungimea filetului | 18 | mm |
THSTS | Thread starts | 1 | |
TPI | Număr de spire de filet per inch | 32 | |
TSYC | Identificator imagine | A234002S | |
TTP | Filet exterior/interior | I | |
TTPID | Tipul de sculă | 1 | |
ULDR | Usable length diameter ratio | 1,5 | |
XYWD | xyw plane distance | -60,4 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Mandrină cu schimbare rapidă pentru tarod – A320M.0.40.110.19SKU: A320M.0.40.110.195.690,24 lei fără TVA - 6.885,19 lei cu TVA- Adaptor pentru filetare sincronă – AB035-W25-ER20-069SKU: AB035-W25-ER20-0695.406,53 lei fără TVA - 6.541,90 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J30-ER20-105SKU: AB035-J30-ER20-1055.909,71 lei fără TVA - 7.150,75 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-N40-ER20-105SKU: AB035-N40-ER20-1057.355,02 lei fără TVA - 8.899,57 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J40-ER20-110SKU: AB035-J40-ER20-1106.562,78 lei fără TVA - 7.940,96 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-J50-ER20-125SKU: AB035-J50-ER20-1257.927,79 lei fără TVA - 9.592,63 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H63-ER20-108SKU: AB035-H63-ER20-1086.530,66 lei fără TVA - 7.902,10 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-S50-ER20-106SKU: AB035-S50-ER20-1067.547,73 lei fără TVA - 9.132,75 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-H100-ER20-115SKU: AB035-H100-ER20-1157.151,61 lei fără TVA - 8.653,45 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C5-ER20-103SKU: AB035-C5-ER20-1036.220,19 lei fără TVA - 7.526,43 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-S40-ER20-102SKU: AB035-S40-ER20-1026.562,78 lei fără TVA - 7.940,96 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C4-ER20-102SKU: AB035-C4-ER20-1025.909,71 lei fără TVA - 7.150,75 lei cu TVA
- Adaptor pentru filetare sincronă – AB035-C6-ER20-105SKU: AB035-C6-ER20-1056.530,66 lei fără TVA - 7.902,10 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C3-391.14-20 050SKU: C3-391.14-20 0502.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C4-391.14-20 057SKU: C4-391.14-20 0572.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C5-391.14-20 060SKU: C5-391.14-20 0602.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER pentru răcire interioară – C6-391.14-20 065SKU: C6-391.14-20 0652.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C3-391.14-20 045SKU: C3-391.14-20 0452.194,73 lei fără TVA - 2.655,62 lei cu TVA
- Mandrină cu bucșă elastică ER – C4-391.14-20 052SKU: C4-391.14-20 0522.307,14 lei fără TVA - 2.791,64 lei cu TVA
- Mandrină cu bucșă elastică ER – C6-391.14-20 060SKU: C6-391.14-20 0602.553,38 lei fără TVA - 3.089,59 lei cu TVA
- Mandrină cu bucșă elastică ER – C5-391.14-20 055SKU: C5-391.14-20 0552.424,91 lei fără TVA - 2.934,14 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K50-ER20-105SKU: AB009.K50-ER20-1051.611,25 lei fără TVA - 1.949,61 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER20-156SKU: AB009.K40-ER20-1561.268,66 lei fără TVA - 1.535,08 lei cu TVA
- Mandrină cu bucșă elastică ER ASME B5.50 – AB009.K40-ER20-105SKU: AB009.K40-ER20-1051.161,60 lei fără TVA - 1.405,54 lei cu TVA
Descriere

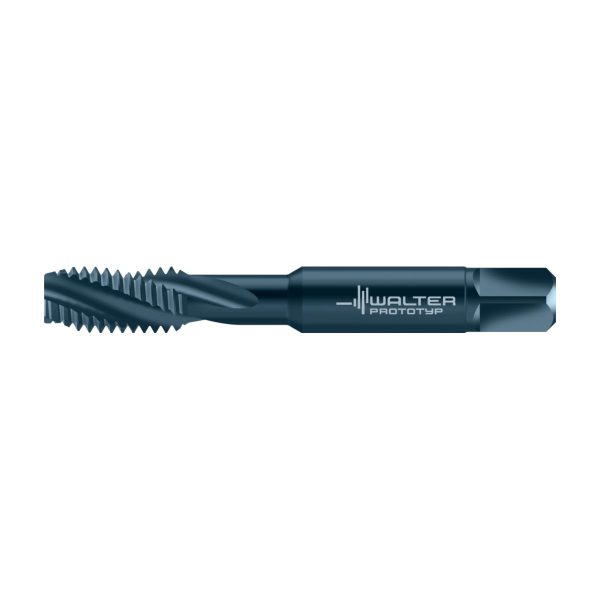

Tarozi din HSS-E pentru mașini • Paradur® Ni • ≤1,5xD • UNF/3B • ANSI B94.9 • right hand flute 25° • adecvat pentru găuri înfundate • VAP • UNF #10-32 • P=32

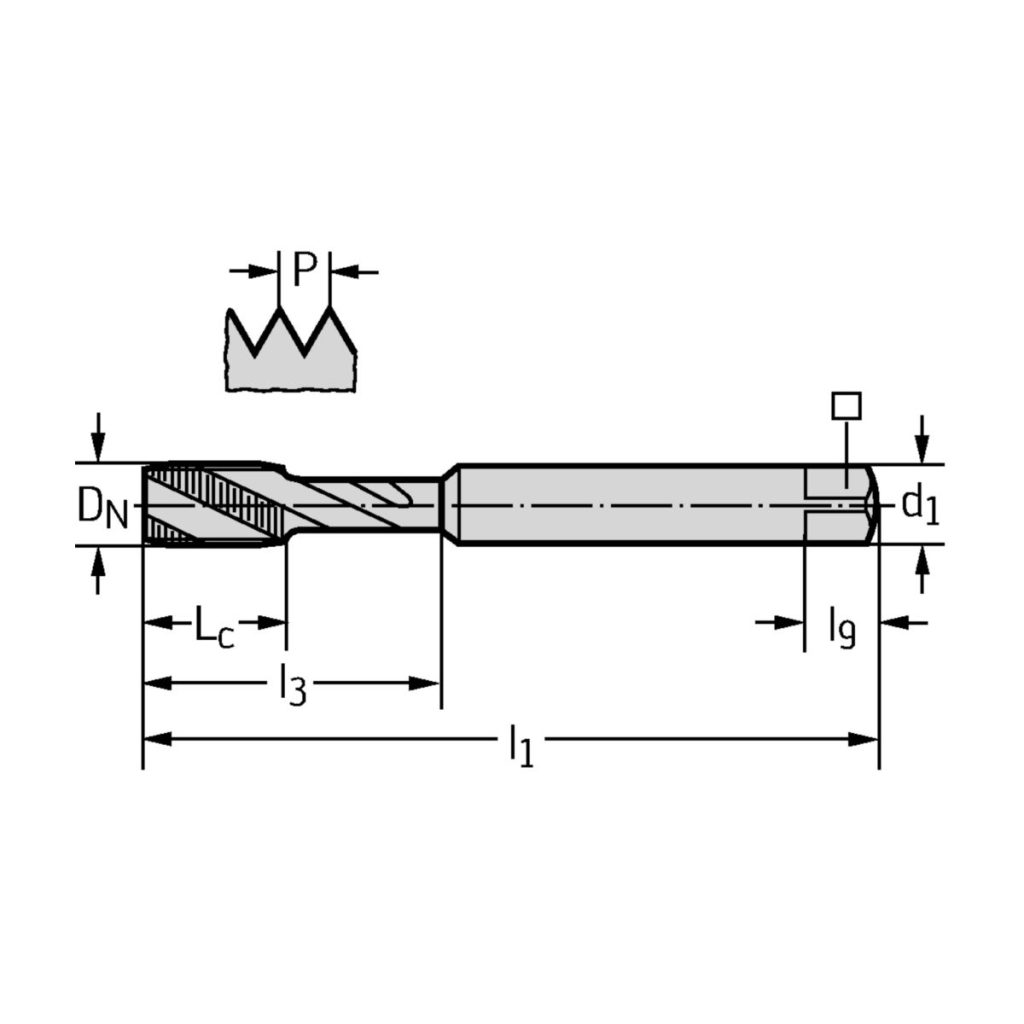

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 0,194 | inch |
| l<sub>1</sub> | Lungimea funcțională | 2,378 | inch |
| l<sub>9</sub> | lungime pătrat de antrenare | 0,25 | inch |
| l<sub>3</sub> | Lungime utilă | 0,709 | inch |
| N | Numărul de canale | 3 | |
| Codificare | Codificare sculă | A234002S-UNF10 | |
| D<sub>N</sub> | Dimensiunea filetului | 0,19 | inch |
| D<sub>N</sub>-P | Dimensiunea filetului | UNF #10-32 | |
| L<sub>c</sub> | Lungimea firului | 0,709 | inch |
| Lățimea de prindere | Lățimea de prindere | 0,152 | inch |
