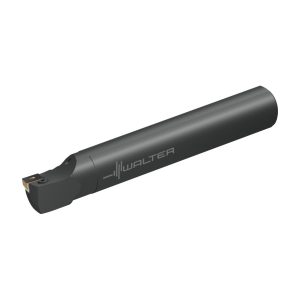

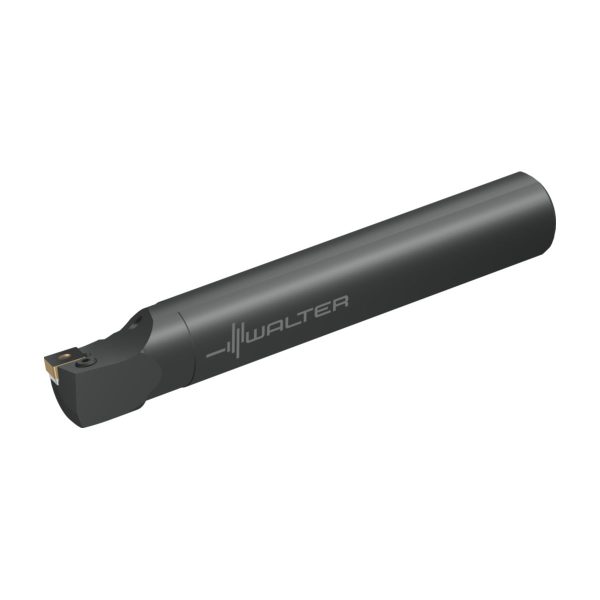

Bară pentru strunjire interioară – fixare cu pârghie – A25T-PSKNL12

Bară pentru strunjire interioară – fixare cu pârghie A25T-PSKNL12-A25T-PSKNL12-0612010922 Bară pentru strunjire interioară – fixare cu pârghie – A32T-PSKNL12
Bară pentru strunjire interioară – fixare cu pârghie A25T-PSKNR12-A25T-PSKNR12-0612013922 Bară pentru strunjire interioară – fixare cu pârghie – A32T-PSKNR12

1.338,25 lei fără TVA - 1.619,28 lei cu TVA

Numărul articolului: 6038154Familie produs: D21NH SKU: A25T-PSKNL12 UPC: 0612010922 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,952 kg
Dimensiuni 310 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare3,05mm
A52
Cota a la lungimea funcțională3,05mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă303,05mm
B5
Cantitate rezerve de reascuțire303,05mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Înălțimea cozii23mm
D7
Masă (greutate)0,952kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-11°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăP
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J22
Codificare produs58
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SN1204003******
J42
Codificare plăcuță amovibilăSNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă303,05mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Număr standard caracteristică303,05mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare12,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
H
Înălțimea cozii23mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăSNMG 12 04 08
SSC
Insert seat size code12

Descriere

Bară pentru strunjire interioară – fixare cu pârghie A…-PSKN • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • 25mm • plăcuță pătrată • SN .. 1204 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu fixare cu pârghie (P)
Plăcuță de așezare specială cu fața de așezare împotriva lovirii cu așchii pentru protecția muchiilor așchietoare de deasupra
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Sistem universal cu schimbare simplă a plăcuțelor amovibile

Domenii de utilizare

Prima opțiune pentru plăcuțele amovibile cu formă de bază negativă și în cazul prelucrării adâncimilor mari de așchiere
Prima opțiune în cazul prelucrării de diametre de găurire mici cu plăcuțe amovibile negative

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire și, astfel, o alternativă la strângerea rigidă

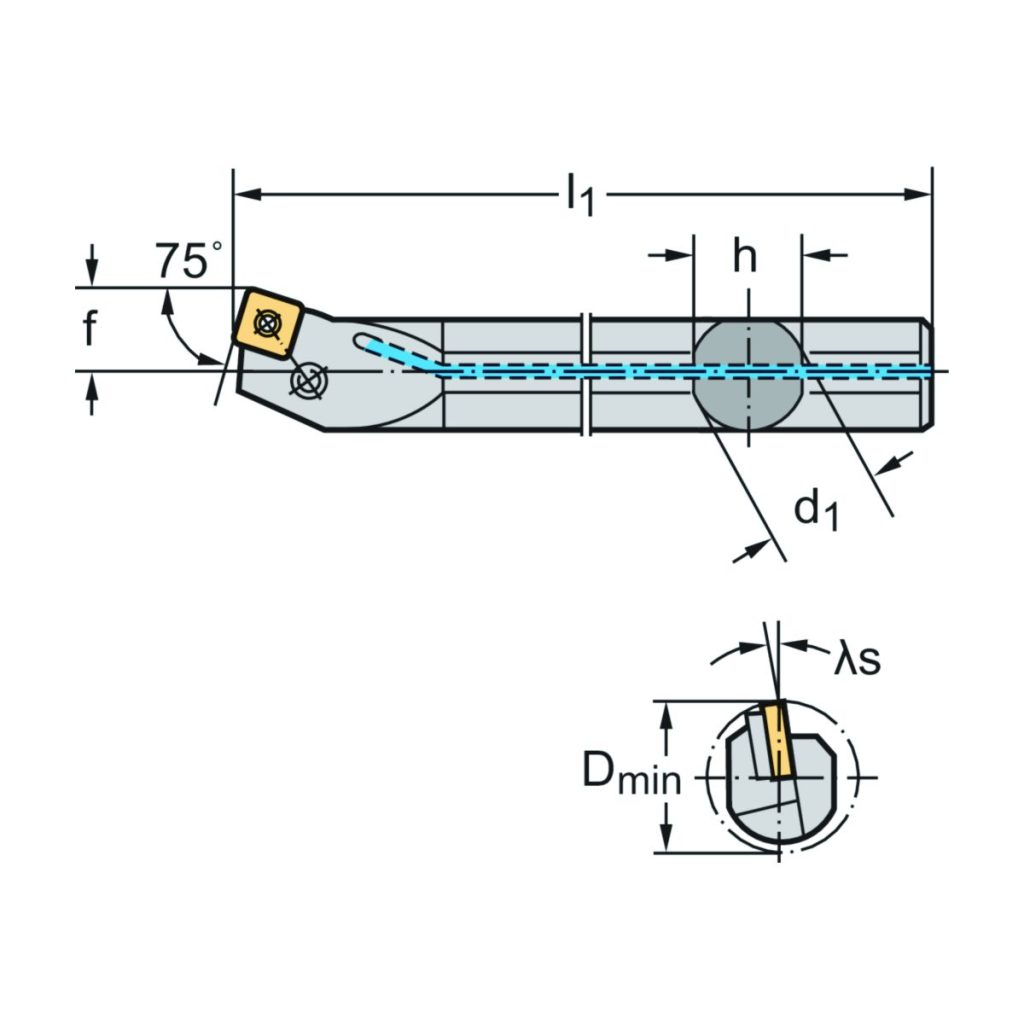

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>min</sub>Diametrul minim32mm
γUnghi de degajare ortogonal-6°
hÎnălțimea cozii23mm
λ<sub>s</sub>Unghi de înclinare-11°
l<sub>1</sub>Lungimea funcțională300mm
CodificareCodificare sculăA25T-PSKNL12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSN .. 1204 ..
fLățimea funcțională17mm
