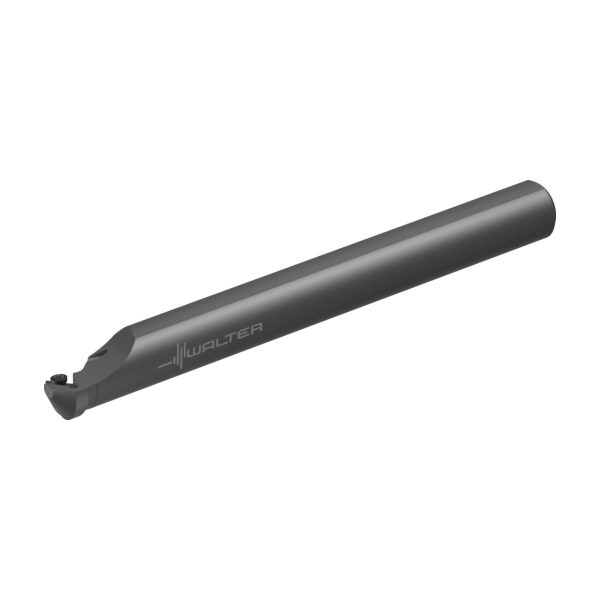

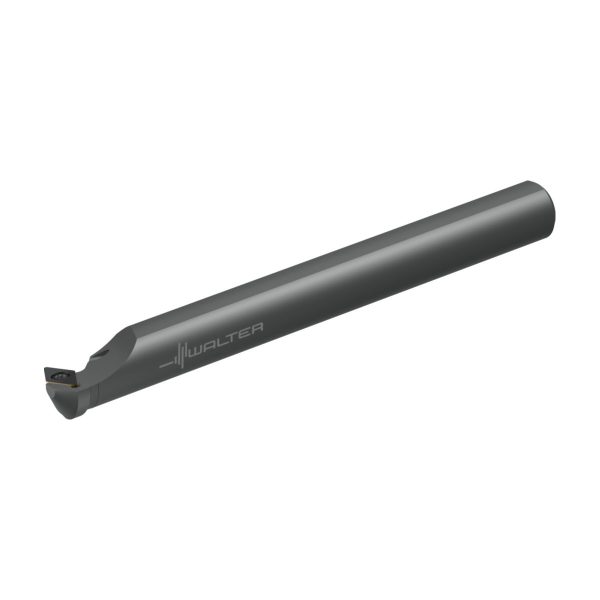

Bară de alezat – fixare cu șuruburi – A25T-SDXCL11

Bară de alezat – fixare cu șuruburi A12M-SDXCR07-A12M-SDXCR07-0568406921 Bară de alezat – fixare cu șuruburi – A12M-SDXCR07
Bară de alezat – fixare cu șuruburi A12M-SDXCL07-A12M-SDXCL07-0568405921 Bară de alezat – fixare cu șuruburi – A16R-SDXCL07

1.118,78 lei fără TVA - 1.353,72 lei cu TVA

Numărul articolului: 7838589Familie produs: D21PS SKU: A25T-SDXCL11 UPC: 0605188921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,966 kg
Dimensiuni 310 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare32mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă306mm
B5
Cantitate rezerve de reascuțire306mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii1
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Înălțimea cozii23mm
D7
Masă (greutate)0,963kg
E1
Unghiul de atac62,5°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă55°
E4
Unghi de degajare ortogonal-2°
E5
Unghi de înclinare-3,424°
F1
Sensul de așchiereL
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J21
Număr articolA25T-SDXCL11
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$DC11T3003******
J42
Codificare plăcuță amovibilăDCMT 11 T3 08
J6
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDFI
LPR
Lungime în consolă306mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Cantitate rezerve de reascuțire306mm
Cantitate rezerve de reascuțire
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare11,6mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
H
Înălțimea cozii23mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăDCMT 11 T3 08
SSC
Insert seat size code11

Descriere

Bară de alezat – fixare cu șuruburi A…-SDXC… • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Stânga • 25mm • plăcuță rombică • DC .. 11T3 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>min</sub>Diametrul minim32mm
γUnghi de degajare ortogonal-2°
hÎnălțimea cozii23mm
λ<sub>s</sub>Unghi de înclinare-3,4°
l<sub>1</sub>Lungimea funcțională300mm
l<sub>20</sub>Lungimea totală306mm
CodificareCodificare sculăA25T-SDXCL11
Dimensiunea scaunului plăciiMărimea locașului plăcuței11
TipPlăcuțe amovibile posibileDC .. 11T3 ..
fLățimea funcțională17mm
