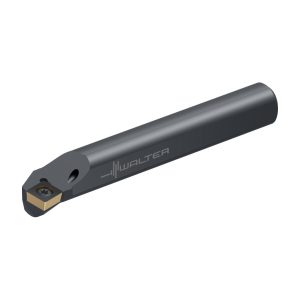

Bară pentru strunjire interioară – fixare cu șuruburi – A25T-SSKCR12

Bară pentru strunjire interioară – fixare cu șuruburi A25T-SSKCR12-A25T-SSKCR12-0571588921 Bară pentru strunjire interioară – fixare cu șuruburi – A20S-SSKCR09
Bară de alezat – fixare cu șuruburi A12M-SDXCR07-A12M-SDXCR07-0568406921 Bară de alezat – fixare cu șuruburi – A25T-SDXCR11

1.118,78 lei fără TVA - 1.353,72 lei cu TVA

Numărul articolului: 5194519Familie produs: D21PS SKU: A25T-SSKCR12 UPC: 0571588921 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,951 kg
Dimensiuni 308 × 35 mm
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare17mm
A2
Lățime funcțională17mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare3,05mm
A52
Cota a la lungimea funcțională3,05mm
A6
Diametrul minim al găurii32mm
B3
Lungime în consolă303,05mm
B5
Cantitate rezerve de reascuțire303,05mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii250
C3
Diametru de prindere, pe partea mașinii25mm
C4
Înălțimea cozii23mm
D7
Masă (greutate)0,94kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal0°
E5
Unghi de înclinare-4,709°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăS
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J22
Codificare produs93
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SC1204003******
J42
Codificare plăcuță amovibilăSCMT 12 04 08
J6
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă303,05mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Număr standard caracteristică303,05mm
DenumireDescriereValoareUnitate
CCMS
Codare loc de separare pe partea mașiniiZYL22G2500$$$$
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoare12,7mm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii250
FMT
Form type machine sideEXT
H
Înălțimea cozii23mm
IIC
Codare loc de separare plăcuță amovibilă
MIID
Codificare plăcuță amovibilăSCMT 12 04 08
SSC
Insert seat size code12

Descriere

Bară pentru strunjire interioară – fixare cu șuruburi A…-SSKC • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 25mm • plăcuță pătrată • SC .. 1204 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Bară de strunjire Walter Turn cu strângere cu șurub (S)
Pentru plăcuțe amovibile cu formă de bază pozitivă

Domenii de utilizare

Utilizare în cazul presiunilor de așchiere reduse/lungimilor mari în consolă
Prelucrarea diametrelor de găurire mici

Avantajele Dvs.

Evacuare liberă a așchiilor din gaura de răcire
Fixare cu șuruburi Torx Plus pentru obținerea unor cupluri de strângere mai mari
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

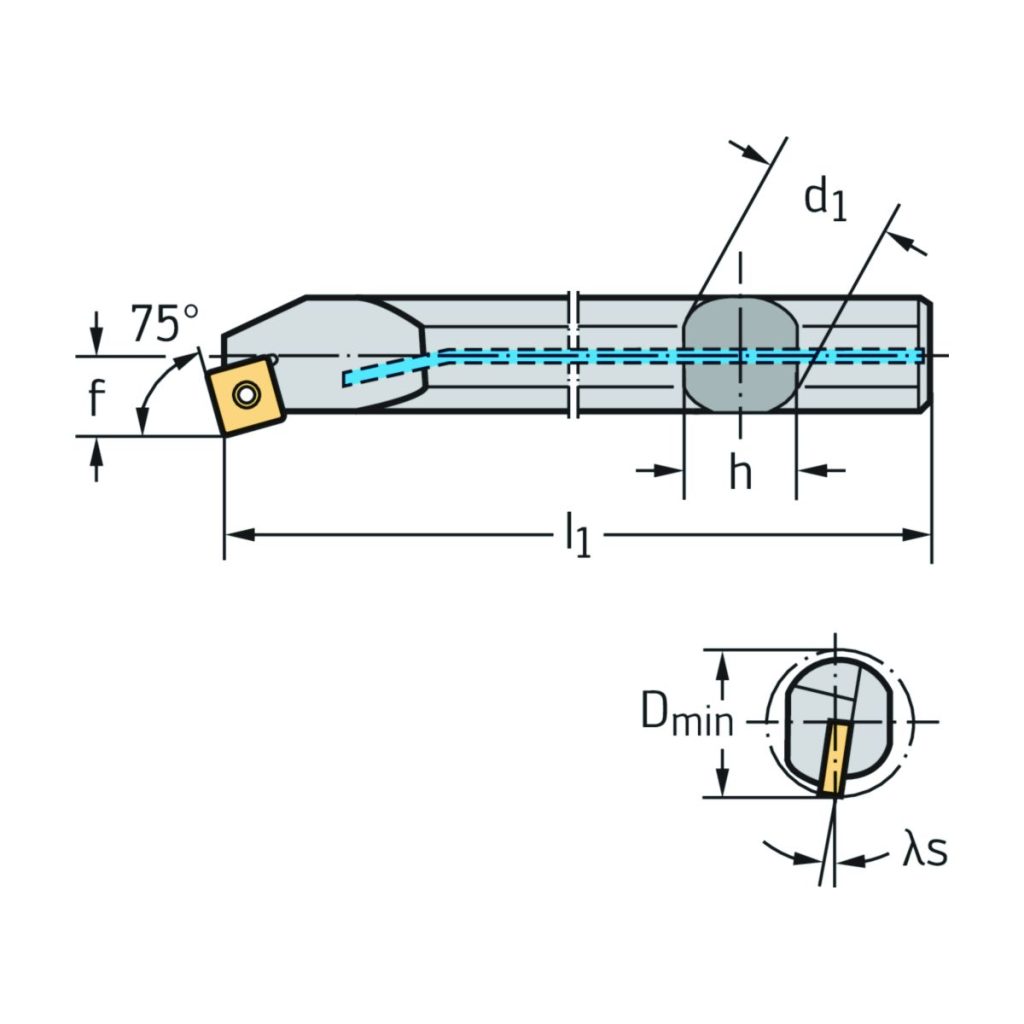

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare25mm
D<sub>min</sub>Diametrul minim32mm
γUnghi de degajare ortogonal0°
hÎnălțimea cozii23mm
λ<sub>s</sub>Unghi de înclinare-4,7°
l<sub>1</sub>Lungimea funcțională300mm
CodificareCodificare sculăA25T-SSKCR12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSC .. 1204 ..
fLățimea funcțională17mm
