Adaptor coadă cilindrică – Vibrații amortizate – A3001.40-QL64-572
24.907,51 lei fără TVA - 30.138,09 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 21,200 kg |
|---|---|
| Dimensiuni | 895 × 135 mm |
| Domeniu de utilizare | |
| Lungime diametru exterior 1 | |
| Cantitate rezerve de reascuţire | |
| Cantitate rezerve de reascuţire | |
| Lungime funcţională | |
| Formă adaptor, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Strunjire ISO |
| group_name_7 | Adaptor – coadă cilindrică |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter | Adaptor coadă cilindrică – Vibraţii amortizate A3001 • inch • QuadFit |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
B1 | Lungime diametru exterior 1 | 571,5 | mm |
B3 | Lungime în consolă | 571,5 | mm |
B4 | Cantitate rezerve de reascuțire | 825,5 | mm |
B71 | Lungime funcțională | 0 | mm |
B72 | Înălțime de funcționare | 0 | mm |
B73 | Lățime funcțională | 0 | mm |
BLD | Identificator imagine | 513999 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | ||
C4 | Diametru de prindere, pe partea mașinii | 63,5 | mm |
C4 | Lungime coadă | 254 | mm |
C51 | Coadă, pe partea piesei | SAW | |
C52 | Formă adaptor, pe partea piesei | 3 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 610 | |
D7 | Masă (greutate) | 21,2 | kg |
E1 | Sensul de așchiere | N | |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | A3001.40-QL64-572 | |
J22 | Codificare produs | 7613 | |
J3 | Siglă companie | W | |
J6 | Codare loc de separare pe partea mașinii | ZYL01S2500$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BMC | Execuția sculei | S | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01S2500$$$$ | |
CCWS | Codare loc de separare pe partea piesei | SAW03C0610**** | |
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CNT | Coolant entry thread size | G 3/4 | |
CP | Coolant pressure | 150 | MPa |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | S | |
CUBPWS | Connection unit base precision workpiece side | ||
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2500 | |
CZCWS | Mărime adaptor pe partea piesei | 610 | |
FMT | Form type workpiece side | INT | |
HAND | Sensul de așchiere | N | |
HF | Înălțime de funcționare | 0 | mm |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 571,5 | mm |
LPR | Lungime în consolă | 571,5 | mm |
LS | Lungime coadă | 254 | mm |
OAL | Cantitate rezerve de reascuțire | 825,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
TSYC | Identificator imagine | A3001-QUADFIT-INNEN-INCH | |
WF | Lățime funcțională | 0 | mm |
WT | Masă (greutate) | 21,2 | kg |
XZWD | xzw plane distance | 0 | mm |
Şuruburi fără cap – FS2609SKU: FS260998,87 lei fără TVA - 119,63 lei cu TVA- Cheie – ISO2936-4SKU: ISO2936-428,96 lei fără TVA - 35,04 lei cu TVA
Descriere

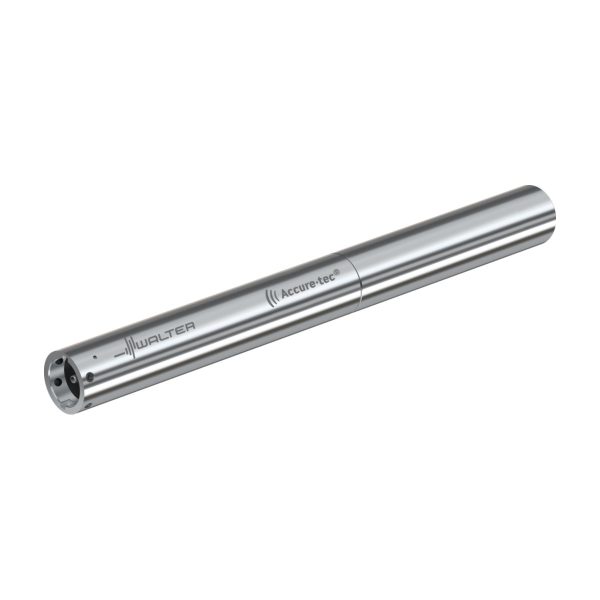

Adaptor coadă cilindrică – Vibrații amortizate A3001 • Accure·tec® • inch • QuadFit • Neutru • 63,5mm

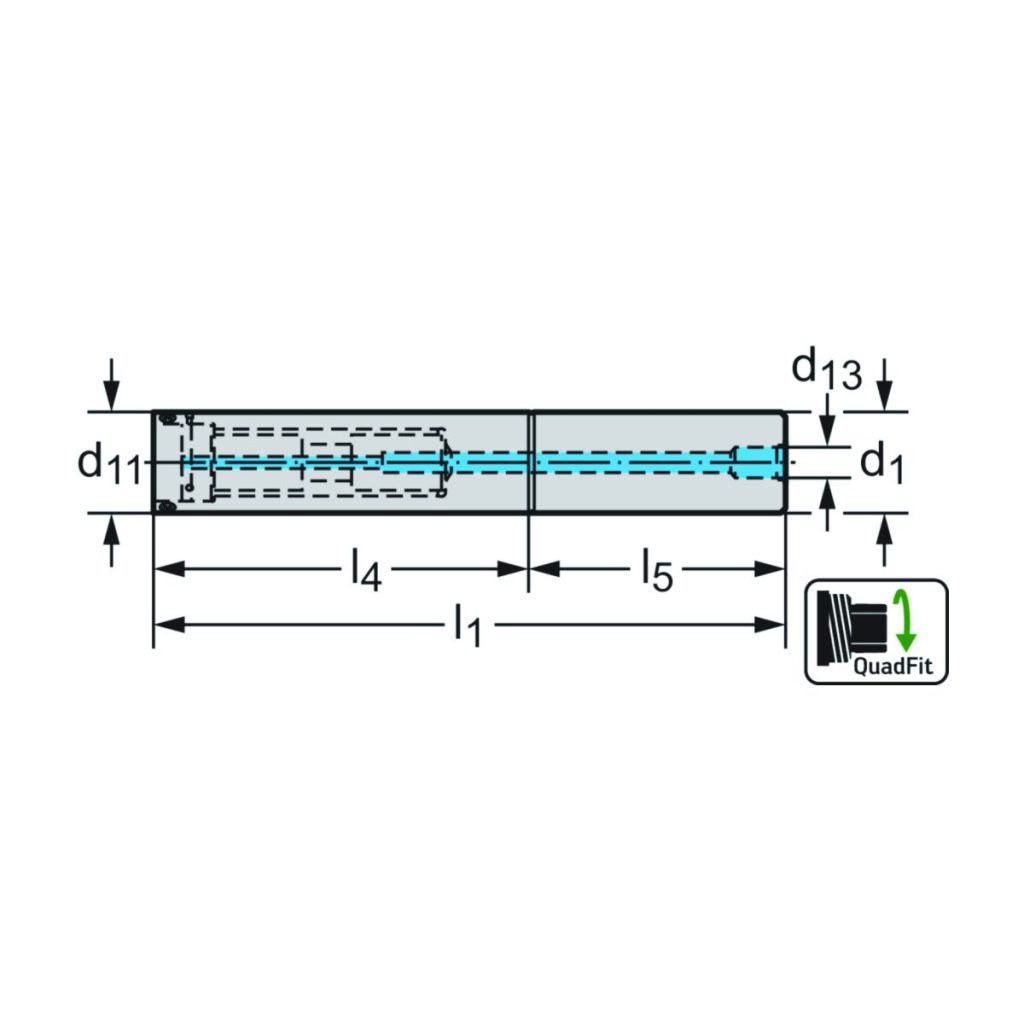

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>13</sub> | Bolț de strângere, dimensiune filet | G 3/4 | |
| d<sub>11</sub> | Diametrul de îmbinare | QL64 | |
| d<sub>1</sub> | Diametrul de îmbinare | 2,5 | inch |
| l<sub>5</sub> | Lungime coadă | 10 | inch |
| l<sub>1</sub> | Lungimea totală | 32,5 | inch |
| Codificare | Codificare sculă | A3001.40-QL64-572 | |
| Greutate | Greutatea | 46,738 | lbs |
