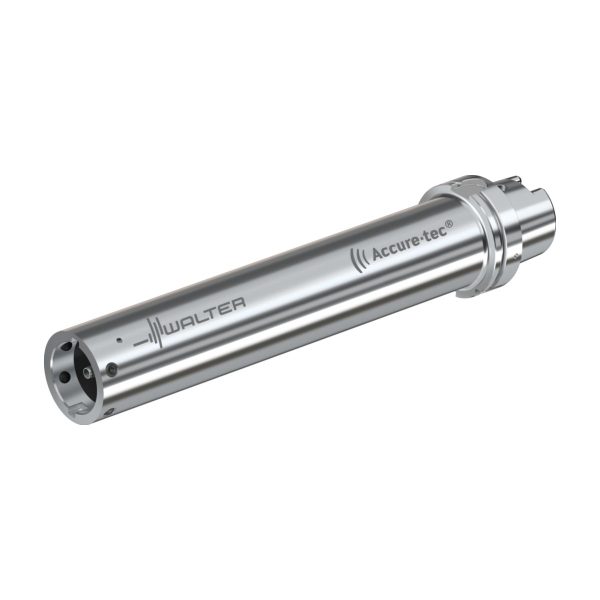

Adaptor tip de prindere HSK-T – Vibrații amortizate A3001-H100T-QL80-581-A3001-H100T-QL80-581-0637401963
Adaptor tip de prindere HSK-T – Vibrații amortizate A3001-H100T-QL80-581-A3001-H100T-QL80-581-0637401963

Adaptor tip de prindere HSK-T – Vibrații amortizate – A3001-H100T-QL80-421

Adaptor tip de prindere HSK-T – Vibrații amortizate A3001-H100T-QL80-581-A3001-H100T-QL80-581-0637401963 Adaptor tip de prindere HSK-T – Vibrații amortizate – A3001-H100T-QL60-541
Adaptor tip de prindere HSK-T – Vibrații amortizate A3001-H100T-QL80-581-A3001-H100T-QL80-581-0637401963 Adaptor tip de prindere HSK-T – Vibrații amortizate – A3001-H100T-QL80-581

28.467,25 lei fără TVA - 34.445,37 lei cu TVA

Numărul articolului: 7956093Familie produs: A3001 SKU: A3001-H100T-QL80-421 UPC: 0637400963 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 19,400 kg
Dimensiuni 705 × 135 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime diametru corp 2

Coadă, pe partea piesei

Lungime funcțională

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Adaptor – HSK-T
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 1392mm
B2
Lungime diametru corp 2421mm
B3
Lungime în consolă421mm
B4
Cantitate rezerve de reascuțire471mm
B71
Lungime funcțională421mm
BLD
Identificator imagine504999
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii7
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă50mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei3
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei800
D6
Turație, maximă30001/min
D7
Masă (greutate)19,4kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-3
J11
Număr standard sub formă de litereT
J22
Codificare produs7614
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAW03C0800****
J6
Codare loc de separare pe partea mașiniiHSK07C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului80mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii7
CCFWS
Formă adaptor, pe partea piesei3
CCMS
Codare loc de separare pe partea mașiniiHSK07C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire3
CP
Coolant pressure80MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei800
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională421mm
LPR
Lungime în consolă421mm
LS
Lungime coadă50mm
OAL
Cantitate rezerve de reascuțire471mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă30001/min
TSYC
Identificator imagineA3001-H100T-QUADFIT-INNEN
WT
Masă (greutate)19,4kg
XYWD
xyw plane distance-421mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Adaptor tip de prindere HSK-T – Vibrații amortizate A3001-HSK-T • metric • Pentru adaptorul intermediar A2201 cu interfață QuadFit • Cu amortizor de vibrații prereglat • d1=100 • d11=QL80

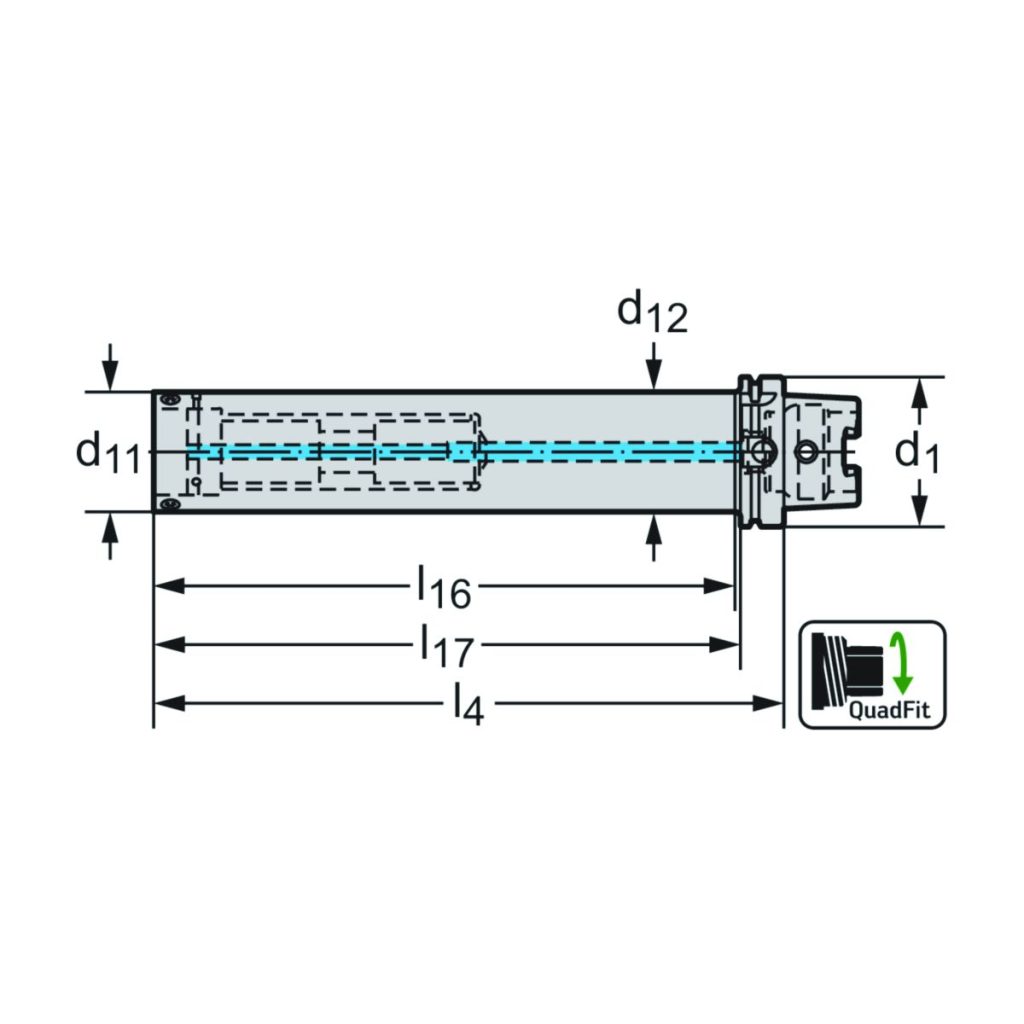

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului100
d<sub>1</sub>Codul dimensiunii de îmbinareQL80
l<sub>17</sub>Lungimea corpului392mm
l<sub>16</sub>Lungime utilă387mm
l<sub>4</sub>Lungimea maximă în consolă421mm
CodificareCodificare sculăA3001-H100T-QL80-421
GreutateGreutatea19,4kg
