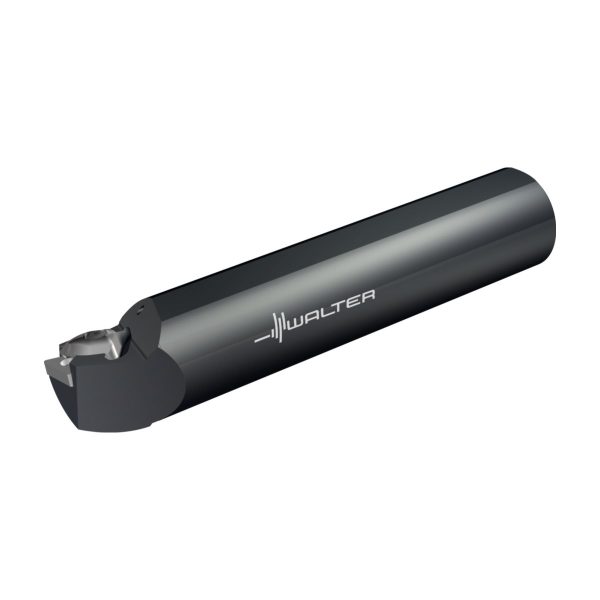

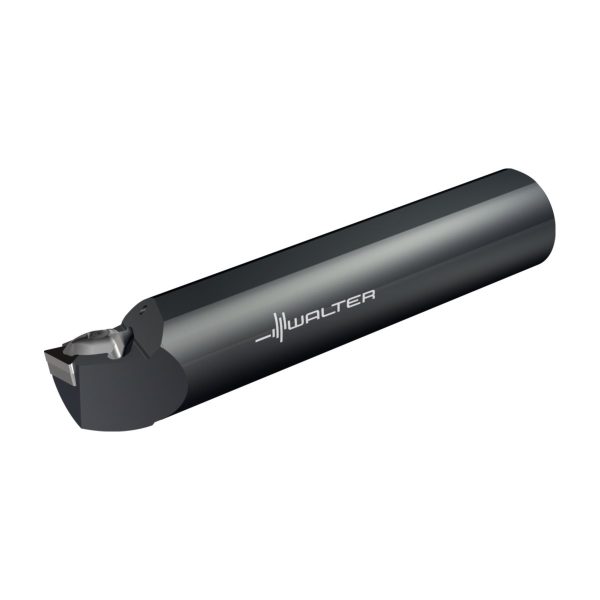

Bară de strunjire – strângere rigidă – A32U-DTFNL4
2.585,50 lei fără TVA - 3.128,46 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Accesorii
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 5,471 kg |
|---|---|
| Dimensiuni | 483 × 105 mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Lungimea muchiei așchietoare | 32,537 | mm |
A2 | Lățime funcțională | 32,537 | mm |
A3 | Lungime funcțională | 355,6 | mm |
A4 | Înălțime de funcționare | 61 | mm |
A6 | Diametrul minim al găurii | 61 | mm |
B3 | Lungime în consolă | 355,6 | mm |
B5 | Cantitate rezerve de reascuțire | 355,6 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | ZYL | |
C12 | Formă adaptor, pe partea mașinii | 22 | |
C14 | Variantă de adaptor, pe partea mașinii | 3 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 2000 | |
C3 | Diametru de prindere, pe partea mașinii | 50,8 | mm |
C4 | Înălțimea cozii | 47,6 | mm |
D7 | Masă (greutate) | 4,963 | kg |
E1 | Unghiul de atac | 91 | ° |
E2 | Tipul de unghi de atac | B | |
E3 | Unghi de colț plăcuță amovibilă | 60 | ° |
E4 | Unghi de degajare ortogonal | -6 | ° |
F1 | Sensul de așchiere | L | |
F2 | Formă suport | A | |
F5 | Tip de fixare plăcuță amovibilă | D | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 3 | |
J1 | Standard | - | |
J21 | Număr articol | A32U-DTFNL4 | |
J22 | Codificare produs | 80 | |
J41 | Codare loc de separare plăcuță amovibilă | ISO$TN2204002****** | |
J42 | Codificare plăcuță amovibilă | TNMG 432 | |
J6 | Codare loc de separare pe partea mașinii | ZYL22S2000$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
J8 | Procedee de prelucrare | DDI | |
LPR | Lungime în consolă | 355,6 | mm |
NSM | Număr standard caracteristică | DIN4000-90 | |
OAL | Cantitate rezerve de reascuțire | 355,6 | mm |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
CCMS | Codare loc de separare pe partea mașinii | ZYL22S2000$$$$ | |
CUB | Connection unit basis | N | |
CUBPMS | Connection unit base precision machine side | S | |
CW | Lungimea muchiei așchietoare | 22 | mm |
CXSC | Ieșire agent de lubrifiere/răcire | 3 | |
CZCMS | Mărime adaptor, pe partea mașinii | 2000 | |
FMT | Form type machine side | EXT | |
H | Înălțimea cozii | 47,6 | mm |
IIC | Codare loc de separare plăcuță amovibilă | ||
MIID | Codificare plăcuță amovibilă | TNMG 432 | |
SSC | Insert seat size code | 22 |
Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP30GSKU: TNMM220408-HU3 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA- Inserții de strunjire Triunghiulare negative de 60° – TNMM220408-HU3 WPP20GSKU: TNMM220408-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220412-HU3 WPP20GSKU: TNMM220412-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP10GSKU: TNMM220416-HU3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMM220416-HU3 WPP20GSKU: TNMM220416-HU3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220408-RK5 WKK20SSKU: TNMA220408-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220416-RK5 WKK20SSKU: TNMA220416-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMA220412-RK5 WKK20SSKU: TNMA220412-RK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MK5 WKK20SSKU: TNMG220412-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK20SSKU: TNMG220408-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MK5 WKK20SSKU: TNMG220416-MK5 WKK20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP05GSKU: TNMG220412-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP05GSKU: TNMG220416-RP5 WPP05G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MK5 WKK10SSKU: TNMG220408-MK5 WKK10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP30GSKU: TNMG220408-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP20GSKU: TNMG220412-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP20GSKU: TNMG220416-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP10GSKU: TNMG220408-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP10GSKU: TNMG220416-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-RP5 WPP30GSKU: TNMG220416-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RP5 WPP20GSKU: TNMG220408-RP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP10GSKU: TNMG220412-RP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RP5 WPP30GSKU: TNMG220412-RP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP20GSKU: TNMG220412-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP10GSKU: TNMG220408-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP3 WPP20GSKU: TNMG220408-MP3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP3 WPP10GSKU: TNMG220412-MP3 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP10GSKU: TNMG220412-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP20GSKU: TNMG220412-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-MP5 WPP30GSKU: TNMG220412-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP10GSKU: TNMG220416-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220416-MP5 WPP20GSKU: TNMG220416-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP20GSKU: TNMG220404-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP10GSKU: TNMG220408-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP20GSKU: TNMG220408-MP5 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MP5 WPP30GSKU: TNMG220408-MP5 WPP30G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MP5 WPP10GSKU: TNMG220404-MP5 WPP10G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WMP20SSKU: TNMG220408-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WMP20SSKU: TNMG220412-RM5 WMP20S130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM10SSKU: TNMG220408-RM5 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM20SSKU: TNMG220408-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-RM5 WSM30SSKU: TNMG220408-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM20SSKU: TNMG220412-RM5 WSM20S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220412-RM5 WSM30SSKU: TNMG220412-RM5 WSM30S127,03 lei fără TVA - 153,71 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM01SKU: TNMG220408-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WPP20GSKU: TNMG220404-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WPP20GSKU: TNMG220408-MS3 WPP20G130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220404-MS3 WSM01SKU: TNMG220404-MS3 WSM01130,88 lei fără TVA - 158,36 lei cu TVA
- Inserții de strunjire Triunghiulare negative de 60° – TNMG220408-MS3 WSM10SSKU: TNMG220408-MS3 WSM10S127,03 lei fără TVA - 153,71 lei cu TVA
- Bridă – PK245-SETSKU: PK245-SET473,21 lei fără TVA - 572,58 lei cu TVA
- Bridă – PK241-SETSKU: PK241-SET136,50 lei fără TVA - 165,17 lei cu TVA
- Arc – FS1470SKU: FS147013,33 lei fără TVA - 16,13 lei cu TVA
- Bridă – PK241SKU: PK24171,25 lei fără TVA - 86,21 lei cu TVA
- Şaibă – AP322-TN22SKU: AP322-TN2292,39 lei fără TVA - 111,79 lei cu TVA
- Şuruburi cu cap – FS1461SKU: FS146113,33 lei fără TVA - 16,13 lei cu TVA
- Şuruburi cu cap – FS1473SKU: FS147357,60 lei fără TVA - 69,70 lei cu TVA
- Ştifturi – RS117SKU: RS11713,33 lei fără TVA - 16,13 lei cu TVA
- Cheie – FS1465SKU: FS146554,39 lei fără TVA - 65,81 lei cu TVA
Descriere
Bară de strunjire – strângere rigidă A…-DTFN • Walter Turn • inch • Coadă cilindrică cu suprafață de strângere • Stânga • plăcuță triunghiulară • TN .. 2204 ..
Descriere unealtă
Răcire pe interior pentru toate sculele
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Bară de strunjire Walter Turn cu strângere rigidă (D)
Domenii de utilizare
Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte
Avantajele Dvs.
Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 2 | inch |
| D<sub>min</sub> | Diametrul minim | 2,402 | inch |
| γ | Unghi de degajare ortogonal | -6 | ° |
| h | Înălțimea cozii | 1,874 | inch |
| l<sub>1</sub> | Lungimea funcțională | 14 | inch |
| Codificare | Codificare sculă | A32U-DTFNL4 | |
| Dimensiunea scaunului plăcii | Mărimea locașului plăcuței | 22 | |
| Tip | Plăcuțe amovibile posibile | TN .. 2204 .. | |
| Tip | Plăcuțe amovibile posibile | TN .. 43 .. | |
| f | Lățimea funcțională | 1,281 | inch |
