| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d12 | Diametrul corpului | 50 | mm |
| Dimensiune de utilizare | Dimensiune de utilizare | 3 | |
| d1 | Diametrul de montare | 31 | mm |
| d11 | Diametrul de îmbinare | 9 | mm |
| l4 | Lungimea maximă în consolă | 34 | mm |
| l17 | Adâncimea diametrului de prindere | 40 | mm |
| Codificare | Codificare sculă | A331.0.31.034.09 | |
| SW | Dimensiunea cheii | 7 | mm |
| Greutate | Greutatea | 0,54 | kg |
Descriere

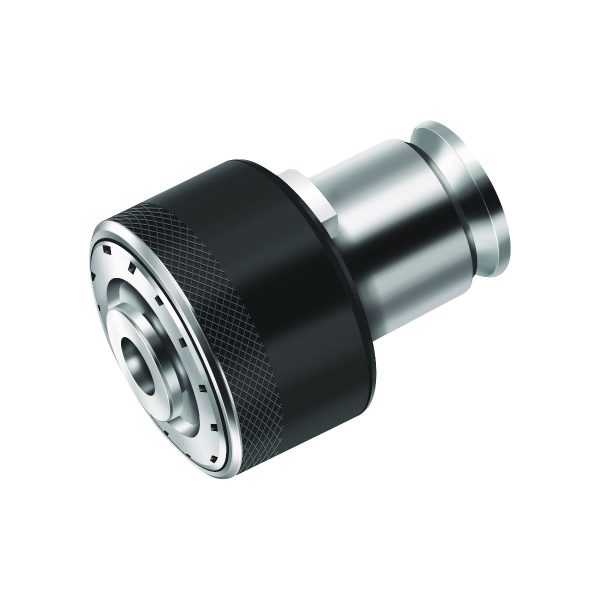

Bucșă cu schimbare rapidă A331 • metric • d1=31mm • d11=9mm
Informații suplimentare
| Greutate | 0,563 kg |
|---|---|
| Dimensiuni | 90 × 70 mm |
| Domeniu de utilizare | |
| Diametrul corpului_A1 | |
| Cantitate rezerve de reas_B5 | |
| Lungime în consolă_LPR | |
| Lungime funcţională_B71 | |
| Mărime adaptor pe part_C6 | |
| Tip unealtă | |
| group_name_2 | |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 34 | mm |
B3 | Lungime în consolă | 34 | mm |
B5 | Cantitate rezerve de reascuțire | 69 | mm |
B71 | Lungime funcțională | 1 | mm |
BLD | Identificator imagine | 1 | |
C11 | Coadă, pe partea mașinii | SWE | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | 5 | |
C2 | Mărime adaptor, pe partea mașinii | 310 | |
C3 | Diametru de prindere, pe partea mașinii | 31 | mm |
C51 | Coadă, pe partea piesei | ||
C54 | Formă adaptor, pe partea piesei | 21 | |
C54 | Variantă de adaptor, pe partea piesei | 1 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 90 | |
D7 | Masă (greutate) | 0,54 | kg |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | - | |
J21 | Număr articol | A331.0.31.034.09 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | ZYL21F9000**** | |
J6 | Codare loc de separare pe partea mașinii | SWE01C0310$$$$ | |
NSM | Număr standard caracteristică | DIN4000-94 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 50 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 21 | |
CCMS | Codare loc de separare pe partea mașinii | SWE01C0310$$$$ | |
CCTMS | Coadă, pe partea mașinii | SWE | |
CCTWS | Coadă, pe partea piesei | ZYL | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 1 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | F | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 310 | |
CZCWS | Mărime adaptor pe partea piesei | 90 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 34 | mm |
LPR | Lungime în consolă | 34 | mm |
OAL | Cantitate rezerve de reascuțire | 69 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 4000 | 1/min |
TSYC | Identificator imagine | A331.0 | |
WT | Masă (greutate) | 0,54 | kg |
XYWD | xyw plane distance | -34 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
