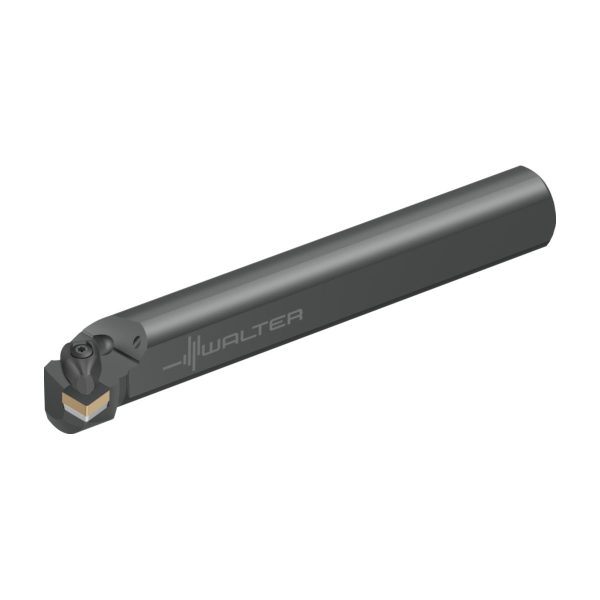

Bară de strunjire – strângere rigidă A40T-DSKNR15-A40T-DSKNR15-0590786912
Bară de strunjire – strângere rigidă A40T-DSKNR15-A40T-DSKNR15-0590786912

Bară de strunjire – strângere rigidă – A40T-DSKNR12

Bară de strunjire – strângere rigidă A40T-DSKNR15-A40T-DSKNR15-0590786912 Bară de strunjire – strângere rigidă – A32T-DSKNR12
Bară de strunjire – strângere rigidă A40T-DSKNR15-A40T-DSKNR15-0590786912 Bară de strunjire – strângere rigidă – A40T-DSKNR15

2.151,91 lei fără TVA - 2.603,81 lei cu TVA

Numărul articolului: 5522866Familie produs: D21NK SKU: A40T-DSKNR12 UPC: 0590782912 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,596 kg
Dimensiuni 315 × 60 mm
Domeniu de utilizare

Lungime funcţională

Unghiul de atac

Tip unealtă

group_name_2

Strunjire ISO
group_name_7

Unghi de atac 75°
DenumireDescriereValoareUnitate
A1
Lungimea muchiei așchietoare27mm
A2
Lățime funcțională27mm
A3
Lungime funcțională300mm
A4
Înălțime de funcționare3,05mm
A52
Cota a la lungimea funcțională3,05mm
A6
Diametrul minim al găurii50mm
B3
Lungime în consolă303,05mm
B5
Cantitate rezerve de reascuțire303,05mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii22
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii40mm
C4
Înălțimea cozii37mm
D7
Masă (greutate)2,595kg
E1
Unghiul de atac75°
E2
Tipul de unghi de atacB
E3
Unghi de colț plăcuță amovibilă90°
E4
Unghi de degajare ortogonal-6°
E5
Unghi de înclinare-13°
F1
Sensul de așchiereR
F2
Formă suportG
F5
Tip de fixare plăcuță amovibilăD
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire3
J1
Standard-
J22
Codificare produs79
J3
Siglă companieW
J41
Codare loc de separare plăcuță amovibilăISO$SN1204002******
J42
Codificare plăcuță amovibilăSNMG 12 04 08
J6
Codare loc de separare pe partea mașiniiZYL22G4000$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareDDI
LPR
Lungime în consolă303,05mm
NSM
Număr standard caracteristicăDIN4000-90
OAL
Număr standard caracteristică303,05mm
DenumireDescriereValoareUnitate
BD
Diametrul corpului40mm
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL22G4000$$$$
CICT
Cutting item count1
CNSC
Intrare agent de lubrifiere/răcire1
CP
Coolant pressure10MPa
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideG
CW
Lungimea muchiei așchietoaremmmm
CXSC
Ieșire agent de lubrifiere/răcire3
CZCMS
Mărime adaptor, pe partea mașinii400
DMIN
Diametrul minim al găurii50mm
FMTMS
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal-6°
H
Înălțimea cozii37mm
HAND
Sensul de așchiereR
HF
Înălțime de funcționare0mm
IIC
Codare loc de separare plăcuță amovibilăISO$SN1204002******
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac75°
LAMS
Unghi de înclinare-13°
LF
Lungime funcțională300mm
LFA
Cota a la lungimea funcțională3,05mm
MIID
Codificare plăcuță amovibilăSNMG 12 04 08
NOI
Număr de posibilități de utilizare400
OAL
Cantitate rezerve de reascuțire303,05mm
PHI
Phi0°
RHO
Rho0°
SC
Insert shape codeS
SSC
Insert seat size code12
TQ
Torque3,9Nm
TSYCISO
Identificator imagineDSKN-ISO-INNEN
WF
Lățime funcțională27mm
WT
Masă (greutate)2,595kg
XYWD
xyw plane distance-300mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance-27mm

Descriere

Bară de strunjire – strângere rigidă A…-DSKN • Walter Turn • metric • Coadă cilindrică cu suprafață de strângere • Dreapta • 40mm • plăcuță pătrată • SN .. 1204 ..

Descriere unealtă

Răcire pe interior pentru toate sculele
Barele de strunjire interioară cu coadă rotundă cu 3 suprafețe plate permit flexibilitate maximă
Bară de strunjire Walter Turn cu strângere rigidă (D)

Domenii de utilizare

Adecvat pentru aplicații de degroșare și finisare
Prima opțiune în cazul așchierii întrerupte datorită fixării stabile a plăcuței
Prima opțiune în cazul prelucrării materialelor care formează așchii scurte

Avantajele Dvs.

Funcționalitatea este asigurată și în „mediu murdar”, de exemplu, prelucrarea fontei cenușii
Sunt disponibile bride întărite cu pastile din carbură metalică pentru o durabilitate mărită
Schimbarea cu aceeași cheie a plăcuței amovibile și a plăcuței de așezare

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare40mm
D<sub>min</sub>Diametrul minim50mm
γUnghi de degajare ortogonal-6°
hÎnălțimea cozii37mm
λ<sub>s</sub>Unghi de înclinare-13°
l<sub>1</sub>Lungimea funcțională300mm
CodificareCodificare sculăA40T-DSKNR12
Dimensiunea scaunului plăciiMărimea locașului plăcuței12
TipPlăcuțe amovibile posibileSN .. 1204 ..
fLățimea funcțională27mm
