A4422-13.5 – Burghie elicoidale HSS cu con Morse, lungi

lungi A4422-16.75-A4422-16.75-4031132161099 A4422-15 – Burghie elicoidale HSS cu con Morse, lungi
lungi A4422-16.75-A4422-16.75-4031132161099 A4422-14.25 – Burghie elicoidale HSS cu con Morse, lungi

410,97 lei fără TVA - 497,27 lei cu TVA

PMKNSHO
●●●●●●●●●
Numărul articolului: 5066152Familie produs: A4422 SKU: A4422-13.5 EAN: 4031132160979 Categorii: , , , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
DcDiametrul muchiei așchietoare13,5mm
l2Lungime canal142mm
LcLungimea muchiei așchietoare128mm
l1Lungimea totală223mm
CodificareCodificare sculăA4422-13.5
MKCon MorseMK1 B

Descriere

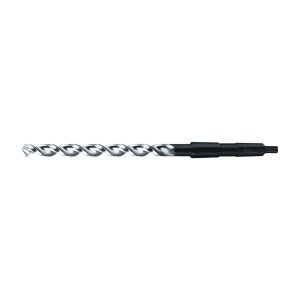

Burghie elicoidale HSS cu con Morse, lungi A4422 • UFL® • DIN 341 • 12xD • con Morse • point angle 130° • Dc=13,5mm

Informații suplimentare

Greutate 0,145 kg
Dimensiuni 228 × 18 mm
Domeniu de utilizare

Lungime utilă

Lungimea canalului de prindere

Diametru muchie aşchietoare (min.), respectiv diametru, prima treaptă

Tip unealtă

group_name_2

DenumireDescriereValoareUnitate
A11
Diametru muchie așchietoare (min.), respectiv diametru, prima treaptă161mm
B3
Lungime în consolă161mm
B4
Lungime utilă128mm
B5
Cantitate rezerve de reascuțire142mm
B6
Lungimea canalului de prindere142mm
B7
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare3,148mm
B71
Lungime funcțională157,852mm
B9
Lungime gât128
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiMKG
C12
Formă adaptor, pe partea mașinii20
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii10
C3
Diametru de prindere, pe partea mașinii1mm
C4
Lungime coadă62mm
D1
Număr de muchii așchietoare2
D2
Sens eliceR
D3
Unghiul elicei40°
D6
Turație, maximă50001/min
D7
Masă (greutate)0,145kg
E1
Unghi, prima treaptă130°
F1
Sensul de așchiereR
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H22
Ieșire agent de lubrifiere/răcire0
H3
Denumire sort de la producătorUNBESCHICH
H4
Execuția sculeiS
J1
StandardDIN 341
J11
Număr standard sub formă de litereBE
J21
Număr articolA4422-13.5
J22
Codificare produs286
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiMKG20C0010$$$$
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareBVB
NSM
Număr standard caracteristicăDIN4000-81
Număr standard caracteristică
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii20
CCMS
Codare loc de separare pe partea mașiniiMKG20C0010$$$$
CCTMS
Coadă, pe partea mașiniiMKG
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăunbeschichtet
CP
Coolant pressure0MPa
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii10
FHA
Unghiul elicei40°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMO
Unghi de degajare ortogonal27,81°
GRADE
Denumire sort de la producătorUNBESCHICH
GRDPRIO
Codificare standard sort, utilizare principală-
HAND
Sensul de așchiereR
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere142mm
LF
Lungime funcțională157,852mm
LS
Lungime coadă62mm
LU
Lungime utilă128mm
NOF
Număr de muchii așchietoare2
OAL
Cantitate rezerve de reascuțire223mm
OHX
Lungime în consolă161mm
PHI
Phi0°
PL
Distanța dintre colțurilor muchii așchietoare și vârful muchiilor așchietoare3,148mm
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN 341
TSYC
Identificator imagineA4422
ULDR
Usable length diameter ratio9,481
WT
Masă (greutate)0,145kg
XYWD
xyw plane distance-157,852mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
