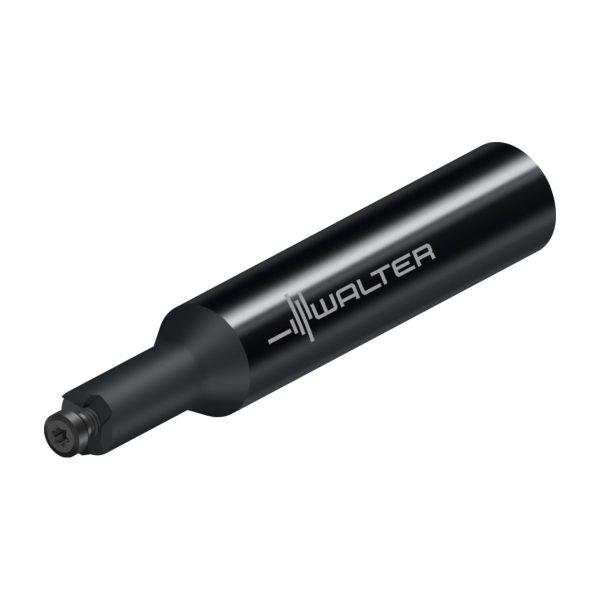

Suporturi modulare pentru capetele de frezare – AA191-A10-F08-017
728,01 lei fără TVA - 880,89 lei cu TVA
- Informații suplimentare
- Caracteristici GTC
- Produse Relevante
- Componente
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 0,050 kg |
|---|---|
| Dimensiuni | 84 × 39,2 mm |
| Domeniu de utilizare | |
| Lungime în consolă | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 8 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 10 | |
CCMS | Codare loc de separare pe partea mașinii | ZYL01G1000h$06 | |
CCTMS | Coadă, pe partea mașinii | ZYL | |
CCTWS | Coadă, pe partea piesei | CMS | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 0 | |
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | G | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 0 | |
CZCMS | Mărime adaptor, pe partea mașinii | 100 | |
CZCWS | Mărime adaptor pe partea piesei | 80 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LF | Lungime funcțională | 55,5 | mm |
LPR | Lungime în consolă | 14,5 | mm |
LS | Lungime coadă | 40 | mm |
OAL | Cantitate rezerve de reascuțire | 55,5 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 5400 | 1/min |
TSYC | Identificator imagine | AA191-A | |
WT | Masă (greutate) | 0,034 | kg |
XYWD | xyw plane distance | -55,5 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Adaptor hidraulic de expansiune ASME B5.50 – AB017.K40-P10-064SKU: AB017.K40-P10-0642.242,91 lei fără TVA - 2.713,92 lei cu TVA- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J40-P10-090SKU: AB017-J40-P10-0901.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune MAS-BT JIS B 6339 – AB017-J30-P10-055SKU: AB017-J30-P10-0551.477,43 lei fără TVA - 1.787,69 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69871 AD/B – AB017-S40-P10-081SKU: AB017-S40-P10-0811.493,49 lei fără TVA - 1.807,12 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H100-P10-090SKU: AB017-H100-P10-0902.558,73 lei fără TVA - 3.096,06 lei cu TVA
- Adaptor hidraulic de expansiune DIN 69893-1 A – AB017-H63-P10-080SKU: AB017-H63-P10-0801.814,67 lei fără TVA - 2.195,75 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P10-130SKU: AB025-J50-P10-1302.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P10-160SKU: AB025-J50-P10-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P10-200SKU: AB025-J50-P10-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J50-P10-100SKU: AB025-J50-P10-1001.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P10-120SKU: AB025-J40-P10-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P10-160SKU: AB025-J40-P10-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P10-200SKU: AB025-J40-P10-2001.691,55 lei fără TVA - 2.046,78 lei cu TVA
- Adaptor contractibil MAS-BT JIS B 6339 – AB025-J40-P10-090SKU: AB025-J40-P10-0901.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P10-160SKU: AB025-S50-P10-1602.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P10-120SKU: AB025-S50-P10-1202.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P10-080SKU: AB025-S50-P10-0801.809,31 lei fără TVA - 2.189,27 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S50-P10-200SKU: AB025-S50-P10-2002.655,09 lei fără TVA - 3.212,66 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P10-120SKU: AB025-S40-P10-1201.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P10-080SKU: AB025-S40-P10-0801.150,90 lei fără TVA - 1.392,59 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P10-160SKU: AB025-S40-P10-1601.306,13 lei fără TVA - 1.580,42 lei cu TVA
- Adaptor de contracție DIN 69871 AD/B – AB025-S40-P10-200SKU: AB025-S40-P10-2001.691,55 lei fără TVA - 2.046,78 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P10-120SKU: AB025-H100-P10-1202.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P10-200SKU: AB025-H100-P10-2002.895,97 lei fără TVA - 3.504,12 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P10-160SKU: AB025-H100-P10-1602.237,55 lei fără TVA - 2.707,44 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H100-P10-090SKU: AB025-H100-P10-0901.975,26 lei fără TVA - 2.390,06 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P10-160SKU: AB025-H63-P10-1601.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P10-120SKU: AB025-H63-P10-1201.584,49 lei fără TVA - 1.917,23 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P10-200SKU: AB025-H63-P10-2002.050,20 lei fără TVA - 2.480,74 lei cu TVA
- Adaptor contractabil DIN 69893-1 A – AB025-H63-P10-085SKU: AB025-H63-P10-0851.397,13 lei fără TVA - 1.690,53 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P10-120SKU: AB019-H100-P10-1206.594,90 lei fără TVA - 7.979,83 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H100-P10-090SKU: AB019-H100-P10-0905.995,36 lei fără TVA - 7.254,39 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P10-120SKU: AB019-H63-P10-1204.887,29 lei fără TVA - 5.913,62 lei cu TVA
- Adaptor hidraulic subțire DIN 69893-1 A – AB019-H63-P10-085SKU: AB019-H63-P10-0854.442,99 lei fără TVA - 5.376,02 lei cu TVA
- Mandrină mică de găurire – A201M.0.50.092.13SKU: A201M.0.50.092.134.892,64 lei fără TVA - 5.920,09 lei cu TVA
- Adaptor pentru montare prin fretare DIN 69893-1 A – A560.H63A.10.085SKU: A560.H63A.10.0851.407,84 lei fără TVA - 1.703,49 lei cu TVA
- Şuruburi cu cap – FS2678SKU: FS267852,89 lei fără TVA - 64,00 lei cu TVA
Descriere
Suporturi modulare pentru capetele de frezare AA191 • metric • Tijă din oțel • pentru capete de frezare modulare • d1=10 • d11=08

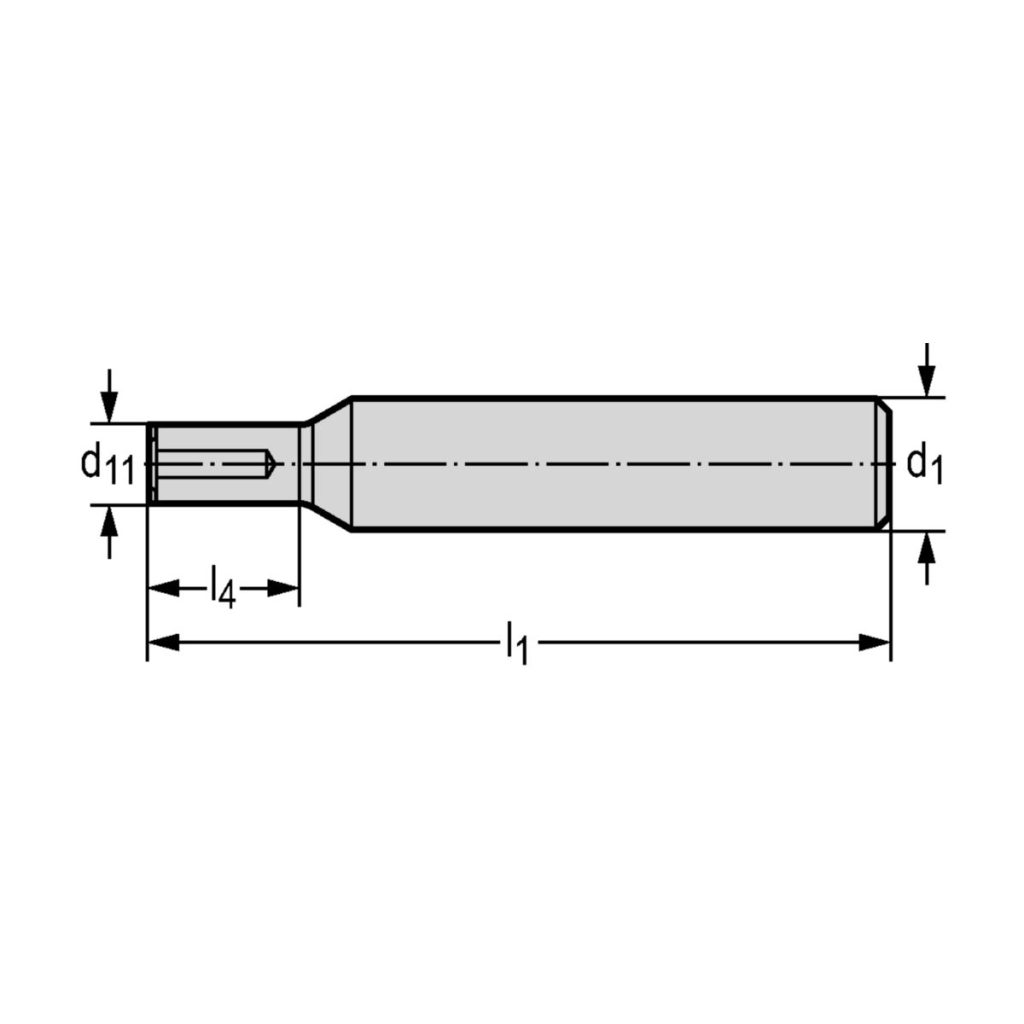

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>1</sub> | Diametrul de îmbinare | 10 | mm |
| d<sub>11</sub> | Diametrul de îmbinare | 8 | mm |
| l<sub>4</sub> | Lungimea funcțională | 12,5 | mm |
| l<sub>1</sub> | Lungimea totală | 55,5 | mm |
| Codificare | Codificare sculă | AA191-A10-F08-017 | |
| Greutate | Greutatea | 0,03 | kg |
| d<sub>11</sub> | Diametrul de îmbinare | F08 |
