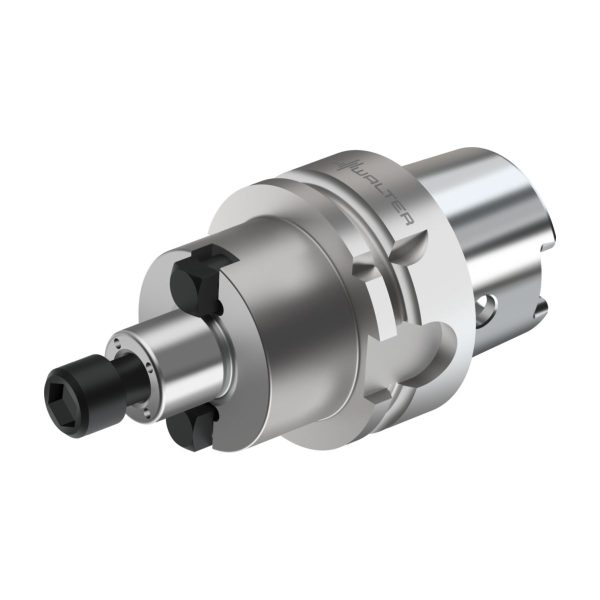

Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B40-160

Dorn pentru freză frontală DIN 69893-1 A AB001-H100-B16-050-AB001-H100-B16-050-4063466410130 Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B40-100
Dorn pentru freză frontală DIN 69893-1 A AB001-H100-B16-050-AB001-H100-B16-050-4063466410130 Dorn pentru freză frontală DIN 69893-1 A – AB001-H100-B60-070

2.098,38 lei fără TVA - 2.539,04 lei cu TVA

Numărul articolului: 8651396Familie produs: AB001 SKU: AB001-H100-B40-160 EAN: 4063466410277 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 8,668 kg
Dimensiuni 265 × 115 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime în consolă

Formă adaptor, pe partea piesei

Lungime funcțională

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 1131mm
B3
Lungime în consolă237mm
B4
Cantitate rezerve de reascuțire237mm
B71
Lungime funcțională160mm
BLD
Identificator imagine504002
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii
C4
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă27mm
C51
Coadă, pe partea pieseiSPK
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei3
C6
Mărime adaptor pe partea piesei400
D6
Turație, maximă300001/min
D7
Masă (greutate)8,34kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolAB001-H100-B40-160
J22
Codificare produs8401
J4
Codare loc de separare pe partea pieseiSPK01G4000****
J6
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului89mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSPK
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei400
DBC
Număr diametrul cercului de fugă gaură6,67E+15
FMT
Form type workpiece sideEXT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională160mm
LPR
Lungime în consolă187mm
LS
Lungime coadă27mm
OAL
Cantitate rezerve de reascuțire237mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă300001/min
TSYC
Identificator imagineAB001-H
WT
Masă (greutate)8,34kg
XYWD
xyw plane distance-160mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Dorn pentru freză frontală DIN 69893-1 A AB001-H • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • d1=100 • d11=40S

Descriere unealtă

Alimentare internă cu lichid de răcire
Mărimi ale adaptoarelor cu alezaj: 16–60 mm
3 lungimi: 50, 100 și 160 mm
Precizie la concentricitate = 6 µm
Echilibrare G2,5 la 25.000/min
Pentru freze cu alezaj cu antrenare transversală conform DIN 1880

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Frezare
Sculele cu plăcuțe amovibile

Avantajele Dvs.

Utilizare universală
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Toate adaptoarele au răcire pe interior
Precizie ridicată la concentricitate pentru durabilități mai mari și suprafețe mai bune

Interfață

Tip de prindere HSK-A 63
Tip de prindere HSK-A 100

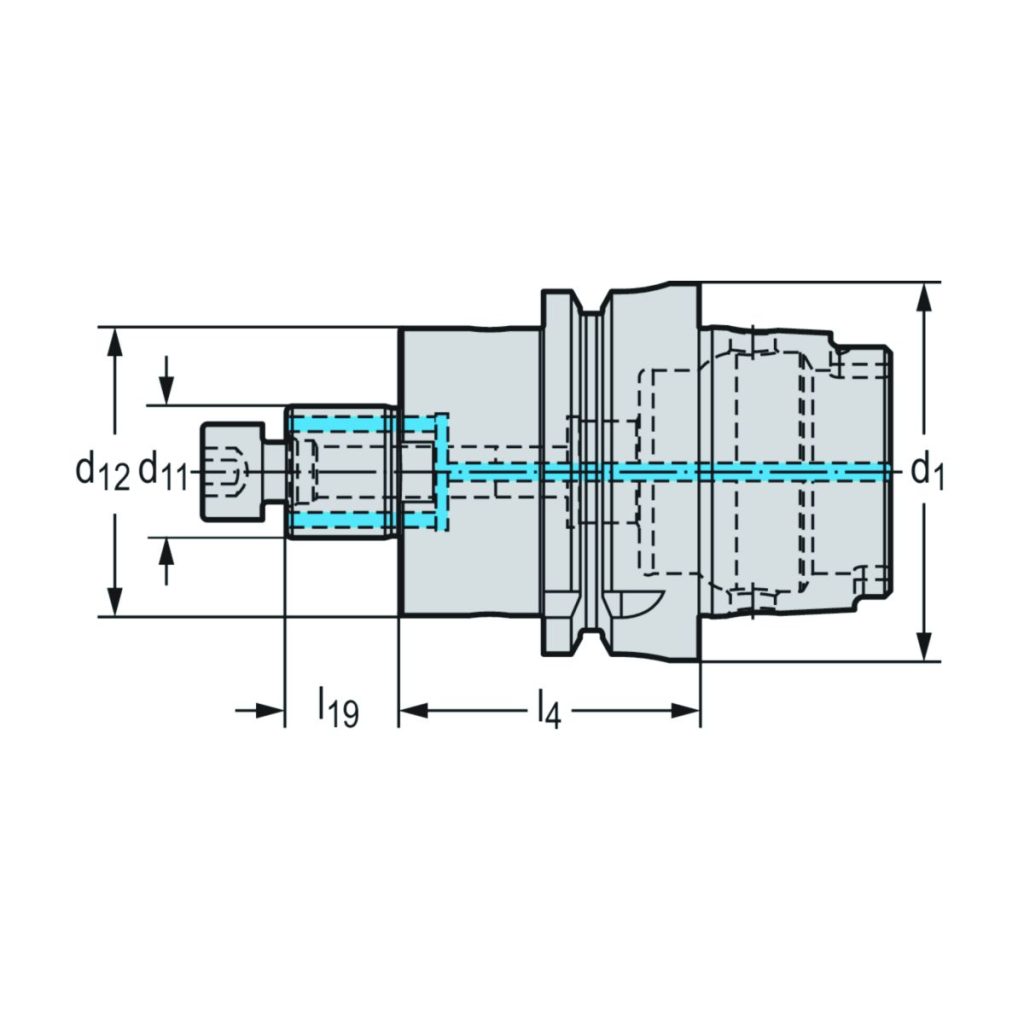

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului89mm
d<sub>11</sub>Diametrul de îmbinare40mm
l<sub>19</sub>Lungimea funcțională27mm
l<sub>4</sub>Lungimea funcțională160mm
CodificareCodificare sculăAB001-H100-B40-160
GreutateGreutatea8,34kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A100
