Dorn pentru freză frontală DIN 69871 AD/B AB001-S40-B27-100-AB001-S40-B27-100-4063466411533
Dorn pentru freză frontală DIN 69871 AD/B AB001-S40-B27-100-AB001-S40-B27-100-4063466411533

Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-035

Dorn pentru freză frontală DIN 69871 AD/B AB001-S40-B27-100-AB001-S40-B27-100-4063466411533 Dorn pentru freză frontală DIN 69871 AD/B – AB001-S40-B40-160
Dorn pentru freză frontală DIN 69871 AD/B AB001-S40-B27-100-AB001-S40-B27-100-4063466411533 Dorn pentru freză frontală DIN 69871 AD/B – AB001-S50-B16-100

1.472,08 lei fără TVA - 1.781,22 lei cu TVA

Numărul articolului: 8651555Familie produs: AB001 SKU: AB001-S50-B16-035 EAN: 4063466411618 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,950 kg
Dimensiuni 215 × 120 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime în consolă

Lungime în consolă

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului97,5mm
A4
Diametrul gulerului97,5mm
B1
Lungime diametru exterior 115,95mm
B3
Lungime în consolă153,75mm
B4
Cantitate rezerve de reascuțire153,75mm
B71
Lungime funcțională35mm
BLD
Identificator imagine508002
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii17
C13
Mărime nominală filet adaptor, pe partea mașiniiM24
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii16mm
C4
Lungime coadă17mm
C51
Coadă, pe partea pieseiFDA
C52
Formă adaptor, pe partea piesei12
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei0
C6
Mărime adaptor pe partea piesei160
C71
Diametru de prindere, pe partea piesei16mm
C81
Lungime de prindere, pe partea piesei17mm
D6
Turație, maximă120001/min
D7
Masă (greutate)2,9kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire4
J1
StandardISO7388-1
J21
Număr articolAB001-S50-B16-035
J22
Codificare produs8402
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiFDA12G1600****
J6
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului36mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei12
CCMS
Codare loc de separare pe partea mașiniiSKG17C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiFDA
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire4
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei160
FMT
Form type workpiece sideEXT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională35mm
LPR
Lungime în consolă52mm
LS
Lungime coadă17mm
LSC
Lungime de prindere, pe partea piesei17mm
OAL
Cantitate rezerve de reascuțire153,75mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAB001-S
WT
Masă (greutate)2,9kg
XYWD
xyw plane distance-35mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

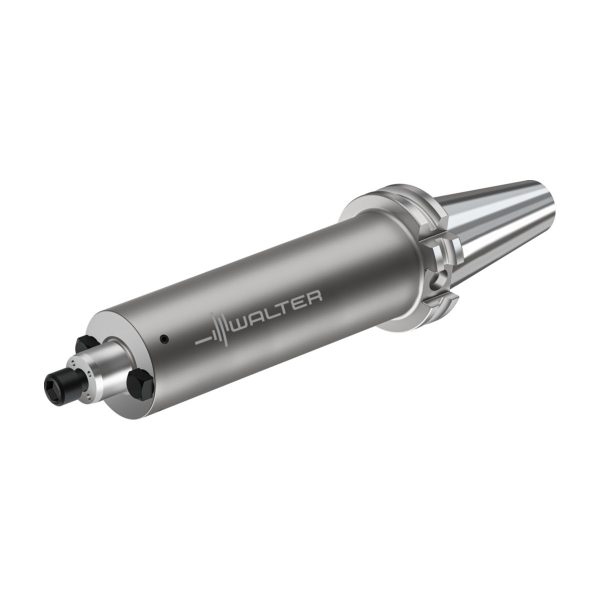

Dorn pentru freză frontală DIN 69871 AD/B AB001-S • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • d1=50 • d11=16

Descriere unealtă

Mărimi ale adaptoarelor cu alezaj: 16–60 mm
3 lungimi: 50, 100 și 160 mm
Precizie la concentricitate = 3 µm
Variantă AD/B
Echilibrare G6,3 la 15.000 1/min
Pentru freze cu alezaj cu antrenare transversală conform DIN 1880

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Frezare
Sculele cu plăcuțe amovibile

Avantajele Dvs.

Utilizare universală
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Toate adaptoarele au răcire pe interior
Precizie ridicată la concentricitate pentru durabilități mai mari și suprafețe mai bune

Interfață

SK40
SK50

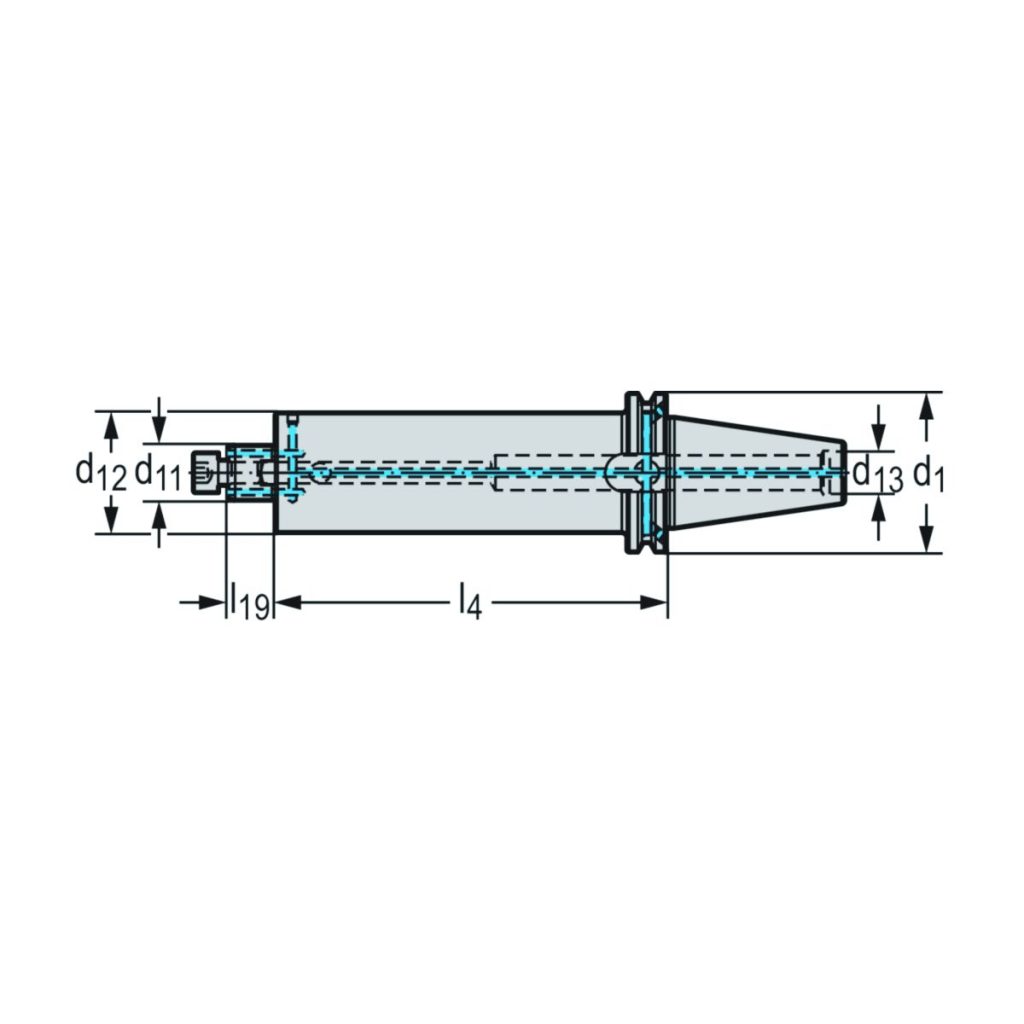

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului36mm
d<sub>13</sub>Bolț de strângere, dimensiune filetM24
d<sub>11</sub>Diametrul de îmbinare16mm
l<sub>19</sub>Lungimea funcțională17mm
l<sub>4</sub>Lungimea funcțională35mm
CodificareCodificare sculăAB001-S50-B16-035
GreutateGreutatea2,9kg
d<sub>1</sub>Codul dimensiunii de îmbinareSK50
