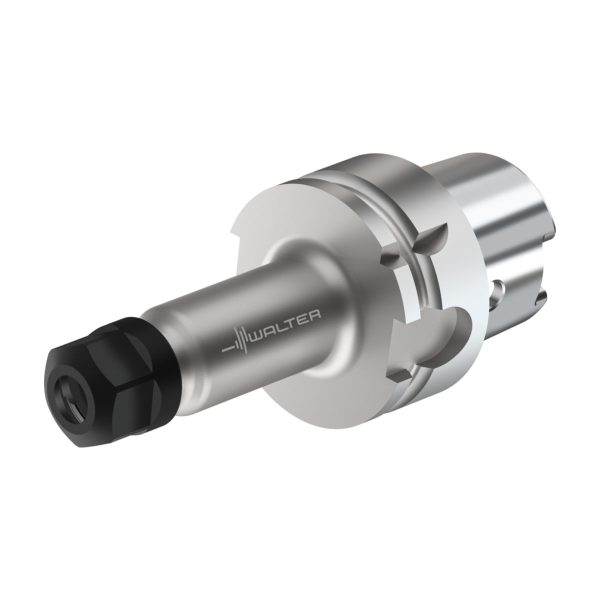

AB009-H100-ER32-160 – Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară

Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară AB009-H63-ER40-160-AB009-H63-ER40-160-4063466411052 AB009-H100-ER25-130 – Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară
Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară AB009-H63-ER40-160-AB009-H63-ER40-160-4063466411052 AB009-H63-ER16-100 – Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară

Numărul articolului: 8651489Familie produs: AB009 SKU: AB009-H100-ER32-160 EAN: 4063466411205 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d12Diametrul corpului50mm
Bucșe elasticeBucșe elasticeER32
l4Lungimea funcțională160mm
CodificareCodificare sculăAB009-H100-ER32-160
GreutateGreutatea3,6kg
d1Codul dimensiunii de îmbinareHSK-A100
d11Codul dimensiunii de îmbinare1-20

Descriere

Mandrină cu bucșă elastică DIN 69893-1 A cu răcire interioară AB009-H • metric • d1=100 • d11=ER32

Descriere unealtă

Alimentare internă cu lichid de răcire
Echilibrare G2,5 la 25.000/min
Pentru toate mărimile uzuale ale bucșelor elastice ER: ER11–ER40
5 lungimi: 75, 100, 130, 160 și 200 mm
Concentricitate (L1) până la 160 mm = 3 µm
Concentricitate (L1) peste 160 mm = 4 µm
Pentru bucșe elastice conform DIN 6499

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Scule din carbură metalică
Găurire și filetare

Avantajele Dvs.

Utilizare universală
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Toate adaptoarele au răcire pe interior
Precizie ridicată la concentricitate pentru durabilități mai mari și suprafețe mai bune

Interfață

Tip de prindere HSK-A 63
Tip de prindere HSK-A 100

Informații suplimentare

Greutate 3,728 kg
Dimensiuni 210 × 120 mm
Domeniu de utilizare

Diametrul corpului_A1

Diametru corp piuliță de _A5

Lungime în consolă_LPR

Lungime diametru exter_B1

Coadă, pe partea piesei_C51

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
A5
Diametru corp piuliță de strângere50mm
B1
Lungime diametru exterior 1160mm
B3
Lungime în consolă160mm
B4
Cantitate rezerve de reascuțire210mm
B71
Lungime funcțională160mm
BLD
Identificator imagine504011
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă50mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei320
D6
Turație, maximă300001/min
D7
Masă (greutate)3,6kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolAB009-H100-ER32-160
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSZD02C0320****
J6
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului50mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei320
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională160mm
LPR
Lungime în consolă160mm
LS
Lungime coadă50mm
OAL
Cantitate rezerve de reascuțire210mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă300001/min
TSYC
Identificator imagineAB009-H
WT
Masă (greutate)3,6kg
XYWD
xyw plane distance-160mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
