Mandrină hidraulică cu expansiune DIN 69893-1 A AB016-H100-P32-100-AB016-H100-P32-100-4063467422095
Mandrină hidraulică cu expansiune DIN 69893-1 A AB016-H100-P32-100-AB016-H100-P32-100-4063467422095

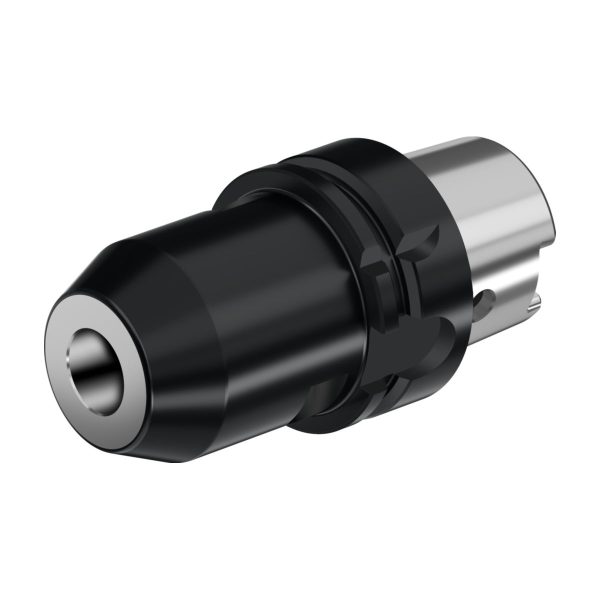

AB016-H63-P20-080 – Mandrină hidraulică cu expansiune DIN 69893-1 A

Mandrină hidraulică cu expansiune ASME B5.50 AB017.K50-P31-081-AB017.K50-P31-081-4063466726798 AB017.K50-P31-081 – Mandrină hidraulică cu expansiune ASME B5.50
Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1 AB016-C6-P20-080-AB016-C6-P20-080-4063467422736 AB016-C5-P12-070 – Mandrină hidraulică de expansiune Walter CaptoTM ISO 26623-1

Numărul articolului: 8818534Familie produs: AB016 SKU: AB016-H63-P20-080 EAN: 4063467422071 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

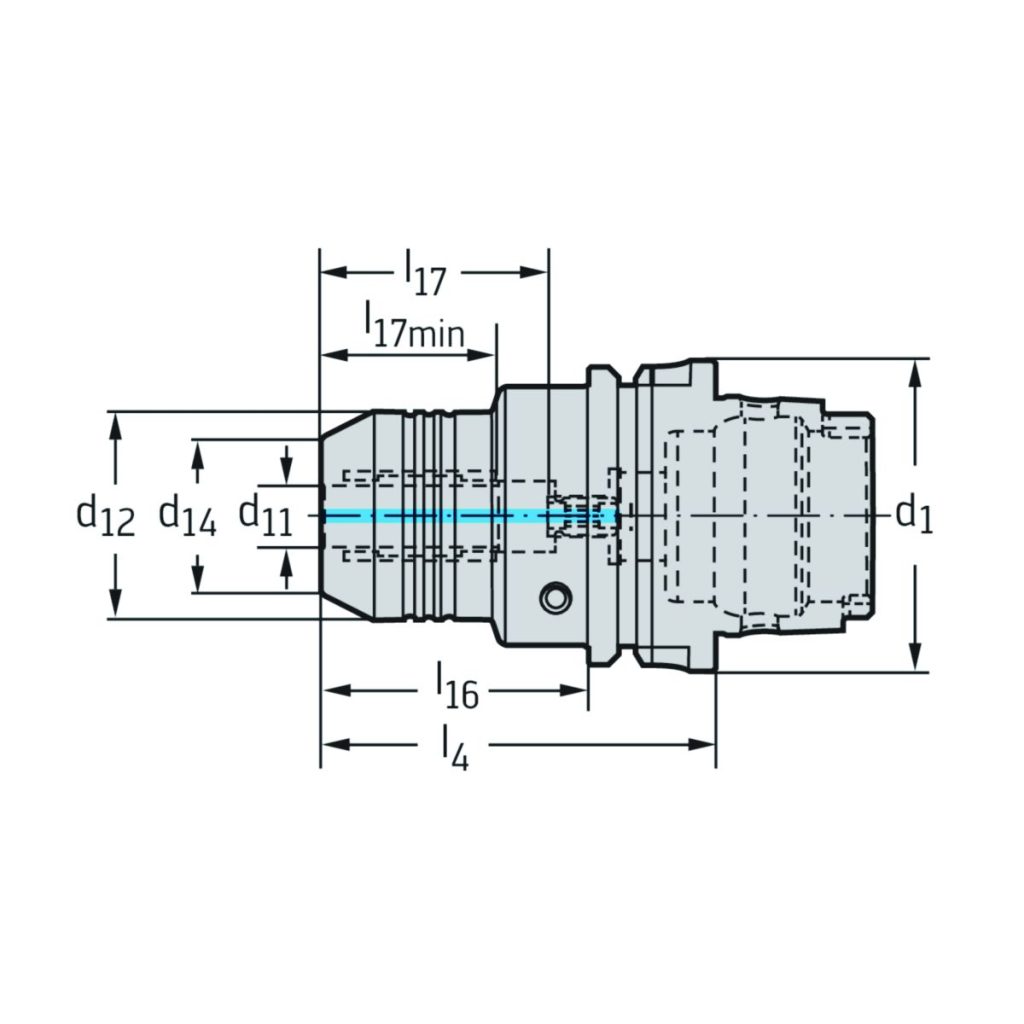

DenumireDescriereValoareUnitate
d14Diametrul de îmbinare38mm
d12Diametrul corpului52,5mm
d11Diametrul de îmbinare20mm
l16Lungime utilă54mm
l4Lungimea funcțională80mm
l17Adâncimea diametrului de prindere51mm
l17 minAdâncimea min. a diametrului de prindere41mm
CodificareCodificare sculăAB016-H63-P20-080
GreutateGreutatea1,39kg
d1Codul dimensiunii de îmbinareHSK-A63

Descriere

Mandrină hidraulică cu expansiune DIN 69893-1 A AB016-H • metric • d1=63 • d11=20

Informații suplimentare

Domeniu de utilizare

Diametrul corpului_A1

Diametrul gulerului_A4

Lungime în consolă_LPR

Lungime diametru exter_B1

Lungime coadă_C4

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului52,5mm
A2
Diametrul exterior 252,5mm
A4
Diametrul gulerului63mm
B1
Lungime diametru exterior 154mm
B2
Lungime diametru corp 254mm
B3
Lungime în consolă80mm
B4
Cantitate rezerve de reascuțire112mm
B71
Lungime funcțională29mm
BLD
Identificator imagine504144
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă32mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei13
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei200
C71
Diametru de prindere, pe partea piesei20mm
C81
Lungime de prindere, pe partea piesei51mm
C82
Lungime de prindere, minimă41mm
D6
Turație, maximă500001/min
D7
Masă (greutate)1,386kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J21
Număr articolAB016-H63-P20-080
J22
Codificare produs8762
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL13G2000****
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Dispozitiv de stocareDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului38mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei200
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională29mm
LPR
Lungime în consolă80mm
LS
Lungime coadă32mm
LSC
Lungime de prindere, pe partea piesei51mm
OAL
Cantitate rezerve de reascuțire112mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă500001/min
TSYC
Identificator imagineAB016-H
WT
Masă (greutate)1,386kg
XYWD
xyw plane distance-80mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
