Adaptor hidraulic de expansiune MAS-BT JIS B 6339 AB017-J50-P32-120-AB017-J50-P32-120-4063466726484
Adaptor hidraulic de expansiune MAS-BT JIS B 6339 AB017-J50-P32-120-AB017-J50-P32-120-4063466726484

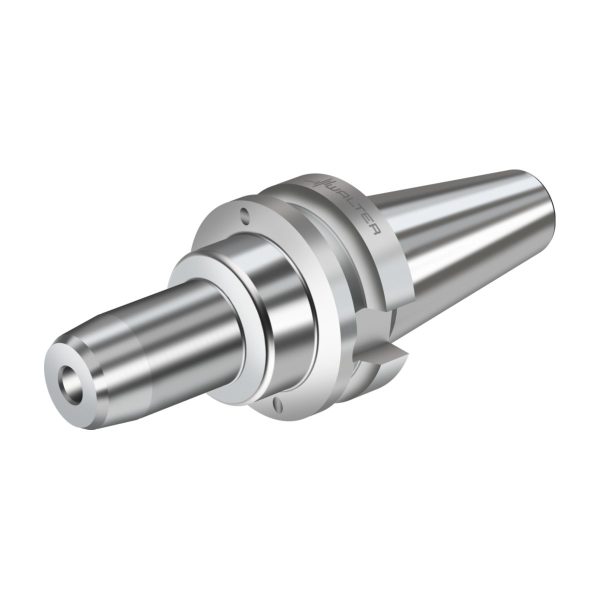

AB017-J40-P08-090 – Adaptor hidraulic de expansiune MAS-BT JIS B 6339

Adaptor hidraulic de expansiune MAS-BT JIS B 6339 AB017-J50-P32-120-AB017-J50-P32-120-4063466726484 AB017-J30-P08-055 – Adaptor hidraulic de expansiune MAS-BT JIS B 6339
Adaptor hidraulic de expansiune MAS-BT JIS B 6339 AB017-J50-P32-120-AB017-J50-P32-120-4063466726484 AB017-J50-P32-120 – Adaptor hidraulic de expansiune MAS-BT JIS B 6339

Numărul articolului: 8698282Familie produs: AB017 SKU: AB017-J40-P08-090 EAN: 4063466726408 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d14Diametrul de îmbinare24mm
d12Diametrul corpului28mm
d13Bolț de strângere, dimensiune filetM16
d1Diametrul de îmbinare40
d11Diametrul de îmbinare8mm
l16Lungime utilă63mm
l4Lungimea funcțională90mm
l17Adâncimea diametrului de prindere37mm
l17 minAdâncimea min. a diametrului de prindere27mm
CodificareCodificare sculăAB017-J40-P08-090
GreutateGreutatea1,4kg

Descriere

Adaptor hidraulic de expansiune MAS-BT JIS B 6339 AB017-J • metric • d1=40 • d11=8

Descriere unealtă

Echilibrare G2,5 la 25.000 1/min
Pentru scule cu tipuri de coadă uzuale din comerț: Cilindric
Pentru formă A: cu coadă netedă conform DIN 1835 și DIN 6535 HA
Pentru formă AB: cu parte frontală plană și coadă cilindrică, precum și cu suprafețe de antrenare conform DIN 1835 și DIN 6535 HB
Pentru formă B: cu suprafețe laterale de antrenare conform DIN 1835
Pentru formă E: cu suprafață de strângere înclinată conform DIN 1835 și DIN 6535 HE
Concentricitate și repetabilitate la schimbare cu precizie: 3 µm la 2,5 × D

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Utilizabile pentru scule din carbură metalică
Utilizabile pentru frezare și găurire

Avantajele Dvs.

Precizie ridicată de concentricitate și efect de amortizare a vibrațiilor în special în timpul frezării
Schimbare extrem de rapidă a sculei, fără echipamente periferice
Reglare precisă a lungimii sculelor și fixare pe un opritor reglabil
Nivel înalt de rigiditate radială și amortizare a vibrațiilor la cupluri mari, transmisibile

Interfață

MAS-BT40
MAS-BT50
MAS-BT30

Informații suplimentare

Greutate 1,410 kg
Dimensiuni 150 × 75 mm
Domeniu de utilizare

Lungime funcțională_LF

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 344,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii57
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiSKG57C0400$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei80
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 363mm
LF
Lungime funcțională90mm
LPR
Lungime în consolă90mm
LS
Lungime coadă65,4mm
OAL
Cantitate rezerve de reascuțire155,4mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAB017-J
WT
Masă (greutate)1,4kg
XYWD
xyw plane distance-90mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
