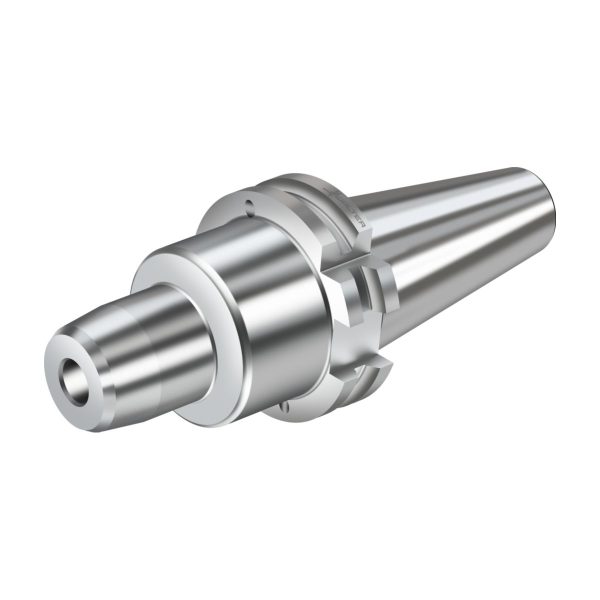

AB017-S40-P08-081 – Adaptor hidraulic de expansiune DIN 69871 AD/B

Adaptor hidraulic de expansiune DIN 69893-1 A AB017-H100-P32-110-AB017-H100-P32-110-4063466726187 AB017-H100-P14-095 – Adaptor hidraulic de expansiune DIN 69893-1 A
Adaptor hidraulic de expansiune DIN 69871 AD/B AB017-S50-P32-103-AB017-S50-P32-103-4063466726323 AB017-S40-P16-081 – Adaptor hidraulic de expansiune DIN 69871 AD/B

Numărul articolului: 8698262Familie produs: AB017 SKU: AB017-S40-P08-081 EAN: 4063466726200 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d14Diametrul de îmbinare24,8mm
d12Diametrul corpului28mm
d13Bolț de strângere, dimensiune filetM16
d1Diametrul de îmbinare40
d11Diametrul de îmbinare8mm
l16Lungime utilă61,4mm
l4Lungimea funcțională80,5mm
l17Adâncimea diametrului de prindere37mm
l17 minAdâncimea min. a diametrului de prindere27mm
CodificareCodificare sculăAB017-S40-P08-081
GreutateGreutatea1,4kg

Descriere

Adaptor hidraulic de expansiune DIN 69871 AD/B AB017-S • metric • d1=40 • d11=8

Descriere unealtă

Interval de diametre SK40: 6–32 mm
Interval de diametre SK50: 12–32 mm
Echilibrare G2,5 la 25.000 1/min
Pentru scule cu tipuri de coadă uzuale din comerț: Cilindric
Pentru formă A: cu coadă netedă conform DIN 1835 și DIN 6535 HA
Pentru formă AB: cu parte frontală plană și coadă cilindrică, precum și cu suprafețe de antrenare conform DIN 1835 și DIN 6535 HB
Pentru formă B: cu suprafețe laterale de antrenare conform DIN 1835
Pentru formă E: cu suprafață de strângere înclinată conform DIN 1835 și DIN 6535 HE
Concentricitate și repetabilitate la schimbare cu precizie: 3 µm la 2,5 × D

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Utilizabile pentru scule din carbură metalică
Utilizabile pentru frezare și găurire

Avantajele Dvs.

Precizie ridicată de concentricitate și efect de amortizare a vibrațiilor în special în timpul frezării
Schimbare extrem de rapidă a sculei, fără echipamente periferice
Reglare precisă a lungimii sculelor și fixare pe un opritor reglabil
Nivel înalt de rigiditate radială și amortizare a vibrațiilor la cupluri mari, transmisibile

Interfață

SK40
SK50

Informații suplimentare

Domeniu de utilizare

Lungime funcțională_LF

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 349,25mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiSKG17C0400$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei80
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 361,4mm
LF
Lungime funcțională80,5mm
LPR
Lungime în consolă80,5mm
LS
Lungime coadă68,4mm
OAL
Cantitate rezerve de reascuțire148,75mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAB017-S
WT
Masă (greutate)1,4kg
XYWD
xyw plane distance-80,5mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
