- Caracteristici tehnice
- Descriere
- Informații suplimentare
- Caracteristici GTC

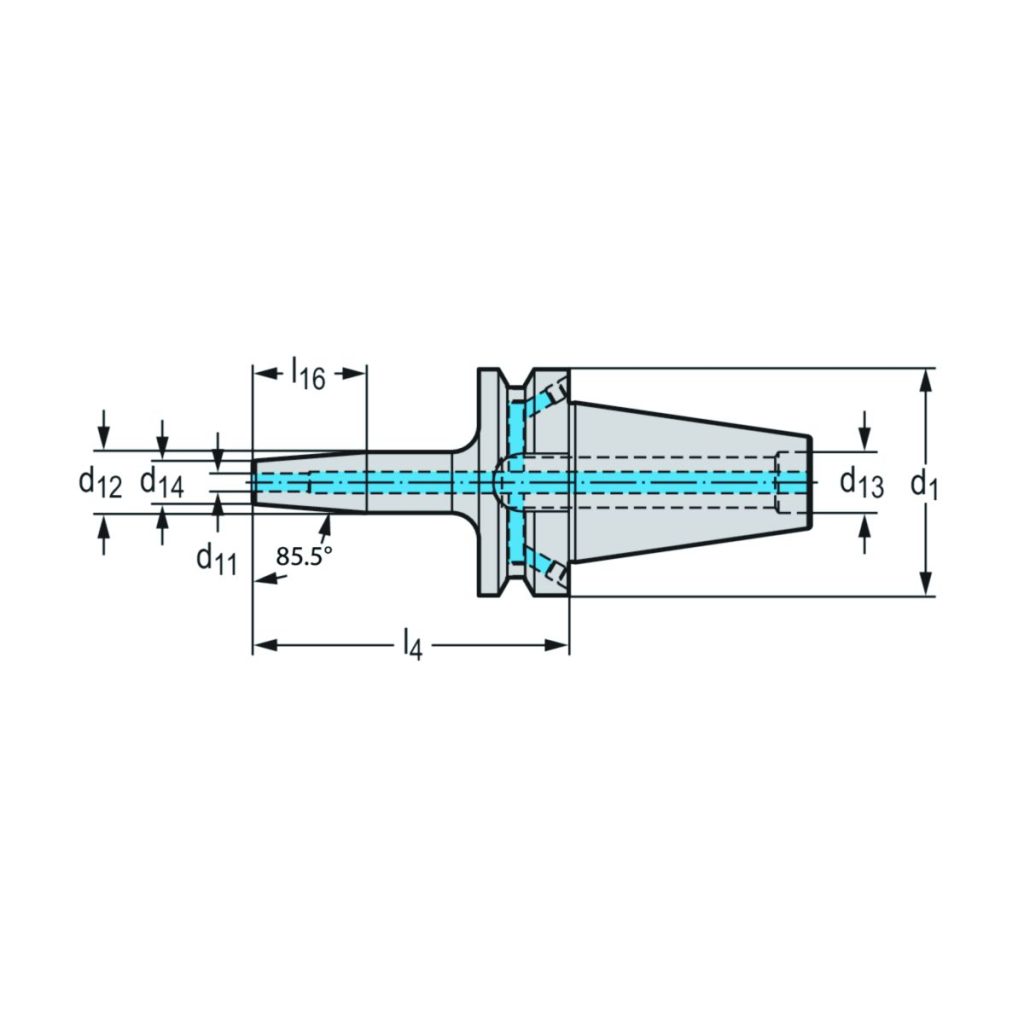

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d14 | Diametrul corpului | 21 | mm |
| d12 | Diametrul corpului | 27 | mm |
| d13 | Bolț de strângere, dimensiune filet | M24 | |
| d1 | Diametrul de îmbinare | 50 | |
| d11 | Diametrul de îmbinare | 8 | mm |
| l16 | Lungimea funcțională | 38,1 | mm |
| l4 | Lungimea funcțională | 160 | mm |
| Codificare | Codificare sculă | AB025-J50-P08-160 | |
| Greutate | Greutatea | 4,34 | kg |
Descriere
Adaptor contractibil MAS-BT JIS B 6339 AB025-J • metric • d1=50 • d11=8
Descriere unealtă
Concentricitate (L1) până la 160 mm = 3 µm
Concentricitate (L1) peste 160 mm = 4 µm
Echilibrare G2,5 la 25.000 1/min
Variantă: 4,5°
Interval de diametre: 3–32 mm
Domenii de utilizare
Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Utilizabile pentru scule din carbură metalică
Utilizabile pentru frezare și găurire
Avantajele Dvs.
Productivitate înaltă și rentabilitate maximă
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Rezistență mai mare a arborelui datorită calității înalte a conului
Flexibilitate înaltă datorită diferitelor interfețe ale mașinii
Interfață
MAS-BT40
MAS-BT50
Informații suplimentare
| Greutate | 4,202 kg |
|---|---|
| Dimensiuni | 247 × 115 mm |
| Domeniu de utilizare | |
| Lungime funcțională_LF | |
| Tip unealtă | |
| group_name_2 | |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul corpului | 21 | mm |
BMC | Execuția sculei | S | |
CCFMS | Formă adaptor, pe partea mașinii | 57 | |
CCFWS | Formă adaptor, pe partea piesei | 1 | |
CCMS | Codare loc de separare pe partea mașinii | SKG57C0500$$$$ | |
CCTMS | Coadă, pe partea mașinii | SKG | |
CCTWS | Coadă, pe partea piesei | ZYL | |
CCWS | Codare loc de separare pe partea piesei | ||
CNSC | Intrare agent de lubrifiere/răcire | 7 | |
CUB | Connection unit basis | M | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | F | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 500 | |
CZCWS | Mărime adaptor pe partea piesei | 80 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime diametru exterior 3 | 112,02 | mm |
LF | Lungime funcțională | 160 | mm |
LPR | Lungime în consolă | 160 | mm |
LS | Lungime coadă | 101,8 | mm |
OAL | Cantitate rezerve de reascuțire | 261,8 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 12000 | 1/min |
TSYC | Identificator imagine | AB025-J | |
WT | Masă (greutate) | 4,2 | kg |
XYWD | xyw plane distance | -160 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
