AB025-S40-P08-160 – Adaptor de contracție DIN 69871 AD/B

Adaptor de contracție DIN 69871 AD/B AB025-S50-P32-200-AB025-S50-P32-200-4063466728730 AB025-S40-P06-200 – Adaptor de contracție DIN 69871 AD/B
Adaptor de contracție DIN 69871 AD/B AB025-S50-P32-200-AB025-S50-P32-200-4063466728730 AB025-S40-P12-080 – Adaptor de contracție DIN 69871 AD/B

Numărul articolului: 8698455Familie produs: AB025 SKU: AB025-S40-P08-160 EAN: 4063466727986 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

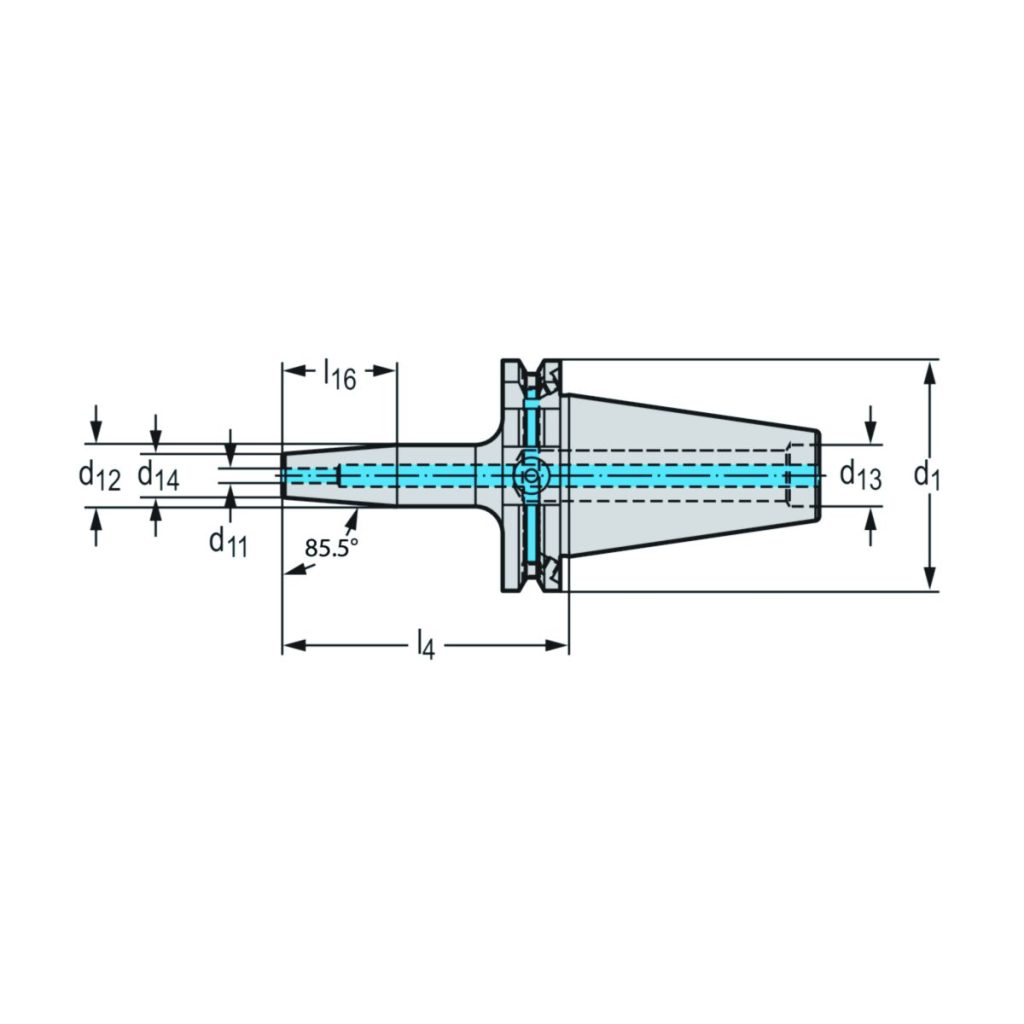

DenumireDescriereValoareUnitate
d14Diametrul corpului21mm
d12Diametrul corpului27mm
d13Bolț de strângere, dimensiune filetM16
d1Diametrul de îmbinare40
d11Diametrul de îmbinare8mm
l16Lungimea funcțională38,1mm
l4Lungimea funcțională160mm
CodificareCodificare sculăAB025-S40-P08-160
GreutateGreutatea1,55kg

Descriere

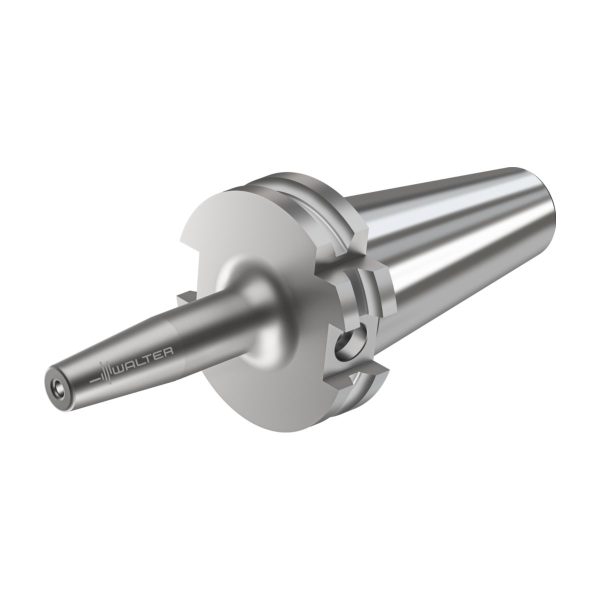

Adaptor de contracție DIN 69871 AD/B AB025-S • metric • d1=40 • d11=8

Descriere unealtă

Concentricitate (L1) până la 160 mm = 3 µm
Concentricitate (L1) peste 160 mm = 4 µm
Echilibrare G2,5 la 25.000 1/min
Variantă: 4,5°
Interval de diametre: 3–32 mm

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Utilizabile pentru scule din carbură metalică
Utilizabile pentru frezare și găurire

Avantajele Dvs.

Productivitate înaltă și rentabilitate maximă
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Rezistență mai mare a arborelui datorită calității înalte a conului
Flexibilitate înaltă datorită diferitelor interfețe ale mașinii

Interfață

SK40
SK50

Informații suplimentare

Domeniu de utilizare

Lungime funcțională_LF

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului21mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiSKG17C0400$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei80
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 3137,96mm
LF
Lungime funcțională160mm
LPR
Lungime în consolă160mm
LS
Lungime coadă68,4mm
OAL
Cantitate rezerve de reascuțire228,4mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAB025-S
WT
Masă (greutate)1,55kg
XYWD
xyw plane distance-160mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
