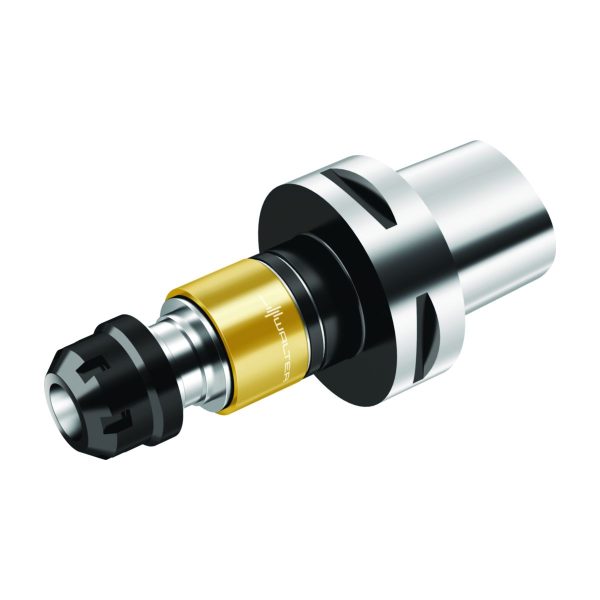

AB035-C6-ER20-105 – Adaptor pentru filetare sincronă

Set de înlocuire rapidă sincronizată AB735-ER32-R070-019-AB735-ER32-R070-019-4063465530631 AB735-ER32-R090-037 – Set de înlocuire rapidă sincronizată
Adaptor pentru filetare sincronă AB035-C6-ER40-154-AB035-C6-ER40-154-0893602853 AB035-C5-ER20-103 – Adaptor pentru filetare sincronă

Numărul articolului: 7356571Familie produs: AB035 SKU: AB035-C6-ER20-105 UPC: 0893600853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d12Diametrul corpului33,7mm
Bucșe elasticeBucșe elasticeER20
d11Diametrul de îmbinareM4-M12
l4Lungimea maximă în consolă104,7mm
CodificareCodificare sculăAB035-C6-ER20-105
GreutateGreutatea1,23kg
d1Codul dimensiunii de îmbinareC6

Descriere

Adaptor pentru filetare sincronă AB035-C • metric • d1=C6/63mm • d11=21mm • for thread diameter size=M4-M12

Descriere unealtă

Adaptor pentru filetare sincronă cu Walter CaptoTM
Adaptor pentru filetare sincronă
Micro-compensator brevetat dintr-un aliaj special dezvoltat
Compensare minimă integrată pe direcție axială și radială
Varianta MMS este disponibilă la cerere

Domenii de utilizare

Prelucrare sincronă
Adecvat pentru tarozi și tarozi de deformare
Şi pentru viteze înalte de așchiere
Utilizabile pe toate centrele de prelucrare uzuale

Avantajele Dvs.

Egalizează abaterile de poziție axiale din domeniul +/- 0,5 mm
Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse

Informații suplimentare

Greutate 1,231 kg
Dimensiuni 146 × 70 mm
Domeniu de utilizare

Diametrul exterior 2_A2

Lungime diametru corp 2_B2

Lungime coadă_LS

Lungime în consolă_B3

Coadă, pe partea piesei_C51

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A2
Diametrul exterior 233,7mm
A5
Diametru corp piuliță de strângere33,7mm
B2
Lungime diametru corp 282,7mm
B3
Lungime în consolă142,7mm
B4
Cantitate rezerve de reascuțire142,7mm
B6
Înălțime piuliță de poziționare/strângere24mm
B71
Lungime funcțională91,7mm
BLD
Identificator imagine607011
C11
Coadă, pe partea mașiniiCCS
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă38mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei200
D6
Turație, maximă80001/min
D7
Masă (greutate)1,227kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO26623-1
J21
Număr articolAB035-C6-ER20-105
J22
Codificare produs6621
J4
Codare loc de separare pe partea pieseiSZD02C0200****
J6
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiCCS01C0630$$$$
CCTMS
Coadă, pe partea mașiniiCCS
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea pieseiSZD02C0200****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei200
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională91,7mm
LPR
Lungime în consolă104,7mm
LS
Lungime coadă38mm
OAL
Cantitate rezerve de reascuțire142,7mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă80001/min
TSYC
Identificator imagineAB035-C
WT
Masă (greutate)1,227kg
XYWD
xyw plane distance-91,7mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
