AB035-H100-ER20-115 – Adaptor pentru filetare sincronă

Adaptor pentru filetare sincronă AB035-S50-ER20-106-AB035-S50-ER20-106-0870684853 AB035-S40-ER20-102 – Adaptor pentru filetare sincronă
Adaptor pentru filetare sincronă AB035-H63-ER40-160-AB035-H63-ER40-160-0870666853 AB035-H100-ER25-134 – Adaptor pentru filetare sincronă

Numărul articolului: 7209441Familie produs: AB035 SKU: AB035-H100-ER20-115 UPC: 0870670853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

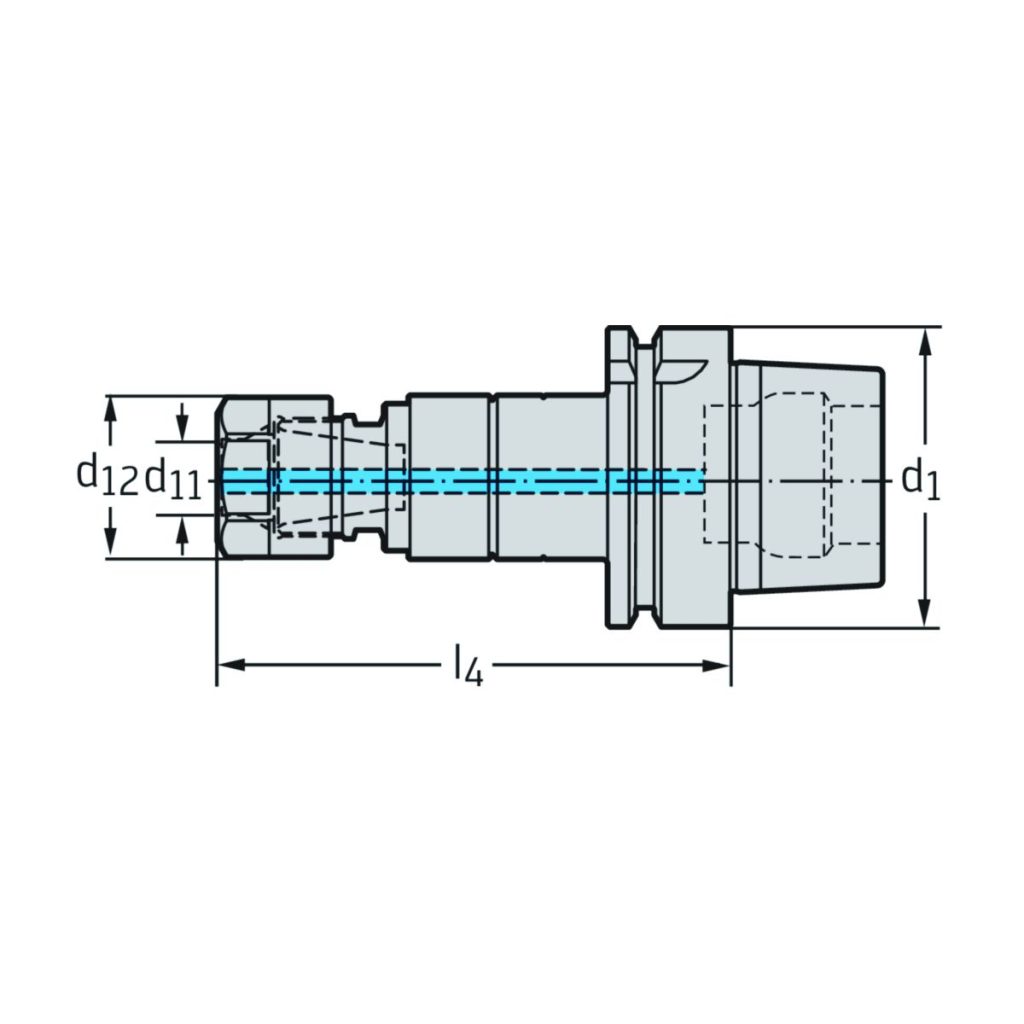

DenumireDescriereValoareUnitate
d12Diametrul corpului33,7mm
Bucșe elasticeBucșe elasticeER20
d11Diametrul de îmbinareM4-M12
l4Lungimea maximă în consolă144,6mm
CodificareCodificare sculăAB035-H100-ER20-115
GreutateGreutatea2,41kg
d1Codul dimensiunii de îmbinareHSK-A100

Descriere

Adaptor pentru filetare sincronă AB035-H • metric • d1=100mm • d11=20,8mm • for thread diameter size=M4-M12

Descriere unealtă

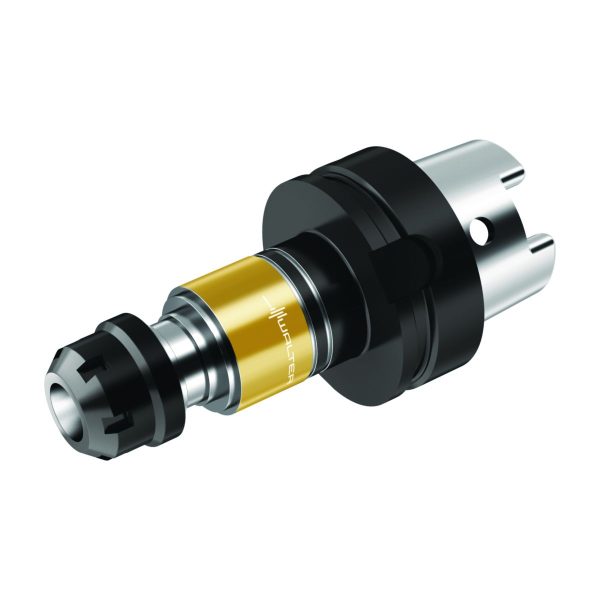

Adaptor pentru filetare sincronă cu tip de prindere HSK
Adaptor pentru filetare sincronă
Micro-compensator brevetat dintr-un aliaj special dezvoltat
Compensare minimă integrată pe direcție axială și radială
Varianta MMS este disponibilă la cerere

Domenii de utilizare

Prelucrare sincronă
Adecvat pentru tarozi și tarozi de deformare
Şi pentru viteze înalte de așchiere
Utilizabile pe toate centrele de prelucrare uzuale

Avantajele Dvs.

Egalizează abaterile de poziție axiale din domeniul +/- 0,5 mm
Fiabilitate ridicată datorită pericolului de rupere mai mic (cu precădere la dimensiuni mai mici)
Durabilitate mai mare a sculelor de filetare datorită frecării mai reduse

Informații suplimentare

Greutate 2,566 kg
Dimensiuni 168 × 115 mm
Domeniu de utilizare

Diametrul exterior 2_A2

Diametru corp piuliță de _A5

Cantitate rezerve de r_OAL

Lungime diametru corp 2_B2

Lungime coadă_C4

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A2
Diametrul exterior 2100mm
A4
Diametrul gulerului100mm
A5
Diametru corp piuliță de strângere33,7mm
B2
Lungime diametru corp 2144,6mm
B3
Lungime în consolă144,6mm
B4
Cantitate rezerve de reascuțire164,5mm
B6
Înălțime piuliță de poziționare/strângere24mm
B71
Lungime funcțională101,6mm
BLD
Identificator imagine504011
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă50mm
C51
Coadă, pe partea pieseiSZD
C52
Formă adaptor, pe partea piesei2
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei200
D6
Turație, maximă80001/min
D7
Masă (greutate)2,408kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J22
Codificare produs6442
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSZD02C0200****
J6
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei2
CCMS
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSZD
CCWS
Codare loc de separare pe partea pieseiSZD02C0200****
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basis
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei200
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională101,6mm
LPR
Lungime în consolă144,6mm
LS
Lungime coadă50mm
OAL
Cantitate rezerve de reascuțire164,5mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă80001/min
TSYC
Identificator imagineAB035-H
WT
Masă (greutate)2,408kg
XYWD
xyw plane distance-101,6mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
