AB044-S40-W25-120 – Adaptor Weldon DIN 69871 AD/B

Adaptor Weldon DIN 69871 AD/B AB044-S40-W18-100-AB044-S40-W18-100-4063466411977 AB044-S50-W40-120 – Adaptor Weldon DIN 69871 AD/B
Adaptor Weldon DIN 69871 AD/B AB044-S40-W18-100-AB044-S40-W18-100-4063466411977 AB044-S40-W40-120 – Adaptor Weldon DIN 69871 AD/B

Numărul articolului: 8651607Familie produs: AB044 SKU: AB044-S40-W25-120 EAN: 4063466412035 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

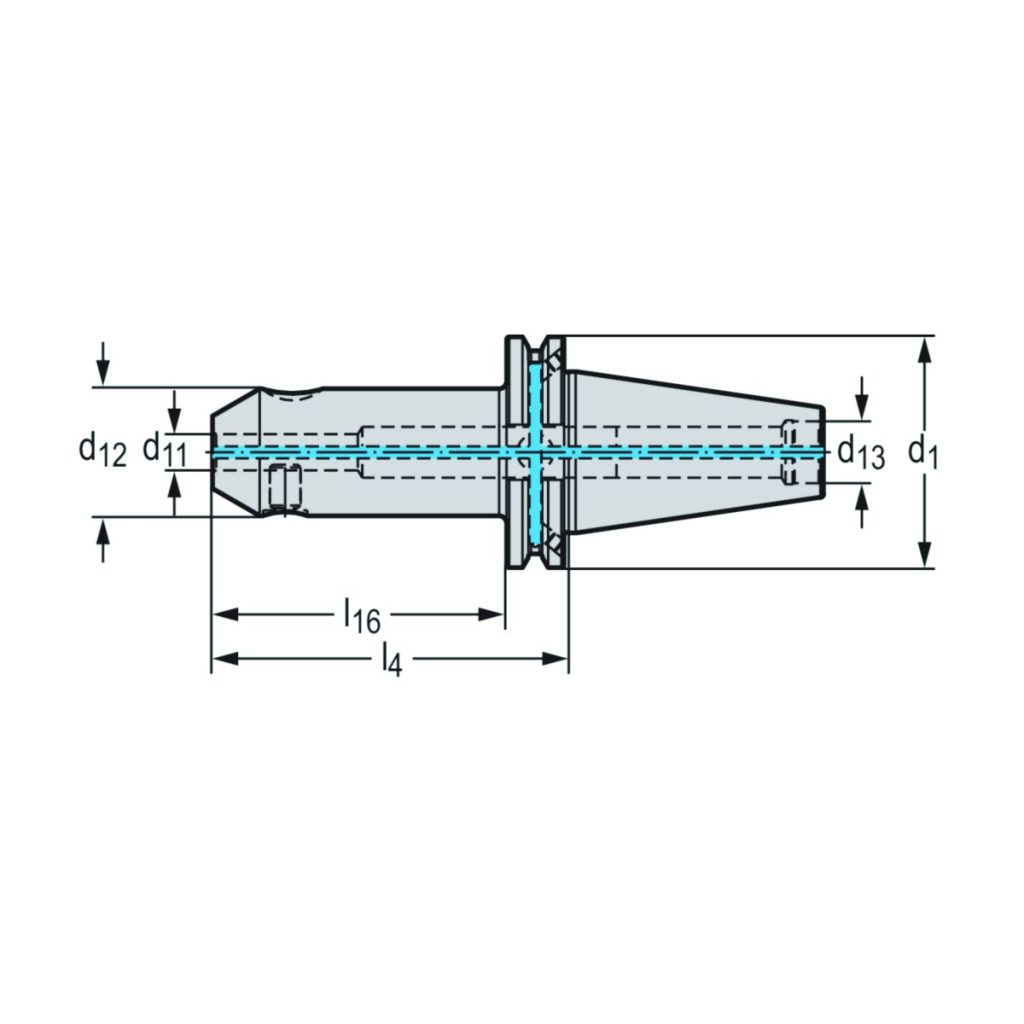

DenumireDescriereValoareUnitate
d12Diametrul corpului65mm
d13Bolț de strângere, dimensiune filetM16
d11Diametrul de îmbinare25mm
l16Lungime utilă101mm
l4Lungimea funcțională120mm
CodificareCodificare sculăAB044-S40-W25-120
GreutateGreutatea2,9kg
d1Codul dimensiunii de îmbinareSK40

Descriere

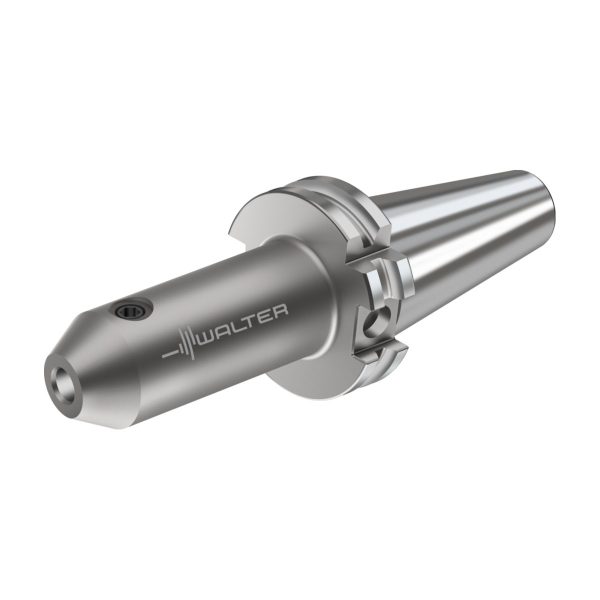

Adaptor Weldon DIN 69871 AD/B AB044-S • metric • d1=40 • d11=25

Descriere unealtă

Precizie la concentricitate = 3 µm
Echilibrare G6,3 la 15.000/min
Variantă AD/B
3 lungimi: 65, 120 și 160 mm
Pentru scule cu coadă cilindrică și suprafață de antrenare laterală conform DIN 1835-B și DIN 6535-HB
Gamă de diametre: 6–40 mm

Domenii de utilizare

Domenii de utilizare: Industria constructoare de mașini, industria auto, industria aeronautică, precum și industria alimentară, industria medicală
Utilizabile pe toate centrele de prelucrare uzuale
Utilizabile pentru scule din carbură metalică
Utilizabile pentru frezare și găurire

Avantajele Dvs.

Utilizare universală
Utilizare flexibilă datorită programului de produse cu o diversitate mare de variante
Toate adaptoarele au răcire pe interior
Precizie ridicată la concentricitate pentru durabilități mai mari și suprafețe mai bune

Interfață

SK40
SK50

Informații suplimentare

Greutate 0,000 kg
Domeniu de utilizare

Diametrul corpului_A1

Diametrul gulerului_A4

Lungime în consolă_LPR

Lungime diametru exter_B1

Diametru de prindere, _C3

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului65mm
A2
Diametrul exterior 265mm
A4
Diametrul gulerului63,55mm
B1
Lungime diametru exterior 1100,95mm
B2
Lungime diametru corp 2100,95mm
B3
Lungime în consolă120mm
B4
Cantitate rezerve de reascuțire188,25mm
B71
Lungime funcțională120mm
BLD
Identificator imagine508013
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii17
C13
Mărime nominală filet adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii400
C3
Diametru de prindere, pe partea mașinii25mm
C4
Lungime coadă68,4mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei10
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei250
C71
Diametru de prindere, pe partea piesei25mm
D6
Turație, maximă120001/min
D7
Masă (greutate)2,901kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire1
J11
Număr standard sub formă de litereAD/
J21
Număr articolAB044-S40-W25-120
J22
Codificare produs8408
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL10G2500****
J6
Codare loc de separare pe partea mașiniiSKG17C0400$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului49,99mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii17
CCFWS
Formă adaptor, pe partea piesei10
CCMS
Codare loc de separare pe partea mașiniiSKG17C0400$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire7
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii400
CZCWS
Mărime adaptor pe partea piesei250
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională120mm
LPR
Lungime în consolă120mm
LS
Lungime coadă68,4mm
OAL
Cantitate rezerve de reascuțire188,25mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAB044-S
WT
Masă (greutate)2,901kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
