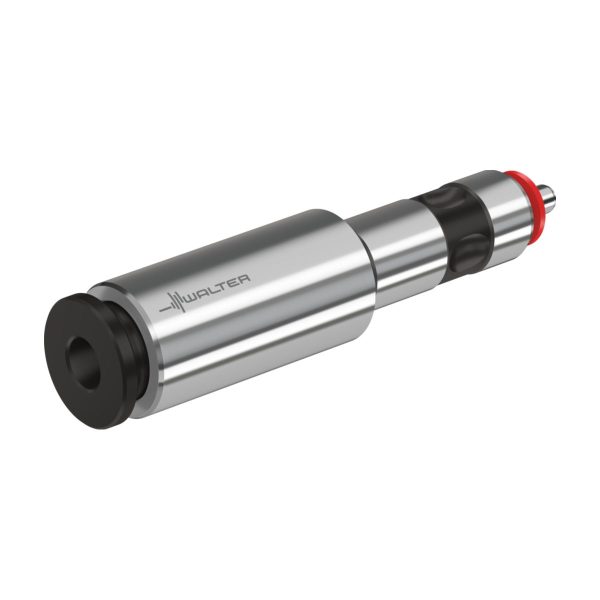

AB735-ER16-R060-032 – Set de înlocuire rapidă sincronizată

Set de înlocuire rapidă sincronizată AB735-ER32-R070-019-AB735-ER32-R070-019-4063465530631 AB735-ER16-R050-024 – Set de înlocuire rapidă sincronizată
Set de înlocuire rapidă sincronizată AB735-ER32-R070-019-AB735-ER32-R070-019-4063465530631 AB735-ER32-R110-037 – Set de înlocuire rapidă sincronizată

Numărul articolului: 8599637Familie produs: AB735 SKU: AB735-ER16-R060-032 EAN: 4063466190100 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d12Diametrul corpului12,7mm
Dimensiune de utilizareDimensiune de utilizare8
d1Diametrul de îmbinare8mm
d11Diametrul de montare6mm
l4Lungimea maximă în consolă32mm
l17Adâncimea diametrului de prindere20,3mm
CodificareCodificare sculăAB735-ER16-R060-032
SWDimensiunea cheii4,9mm
GreutateGreutatea0kg

Descriere

Set de înlocuire rapidă sincronizată AB735-ER-R

Descriere unealtă

Inserție pentru filetare sincronizată AB735 pentru compensarea extinderii și compresiunii
Utilizabilă în toate adaptoarele cu bucșe elastice uzuale ER
În mărimile ER16 până la ER32
Pentru scule cu și fără răcire interioară

Domenii de utilizare

Compensarea erorilor de sincronizare
Evitarea forțelor axiale înalte
Minimizarea sarcinii pe flancurile filetului
Design subțire – de aceea, necesarul de spațiu este redus

Avantajele Dvs.

Costuri reduse de investiții datorită construcției modulare
Creșterea durabilității și fiabilității
Productivitate ridicată datorită schimbării rapide a sculei
Cu necesități reduse de întreținere, pericol mai redus de rupere a sculei
Economisirea de costuri datorită necesarului de scule mai redus

Informații suplimentare

Greutate 0,042 kg
Dimensiuni 90 × 38 mm
Domeniu de utilizare

Diametrul corpului_A1

Cantitate rezerve de reas_B5

Cantitate rezerve de r_OAL

Lungime funcţională_B71

Mărime adaptor pe part_C6

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului32mm
B3
Lungime în consolă32mm
B5
Cantitate rezerve de reascuțire57,2mm
B71
Lungime funcțională1mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașiniiSWB
C12
Formă adaptor, pe partea mașinii9
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii80
C3
Diametru de prindere, pe partea mașinii8mm
C51
Coadă, pe partea piesei
C54
Formă adaptor, pe partea piesei21
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei60
D7
Masă (greutate)0,004kg
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
Standard-
J21
Număr articolAB735-ER16-R060-032
J22
Codificare produs7412
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL21F6000****
J6
Codare loc de separare pe partea mașiniiSWB09C0080$$$$
NSM
Număr standard caracteristicăDIN4000-94
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului12,7mm
CCFMS
Formă adaptor, pe partea mașinii9
CCFWS
Formă adaptor, pe partea piesei21
CCMS
Codare loc de separare pe partea mașiniiSWB09C0080$$$$
CCTMS
Coadă, pe partea mașiniiSWB
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea pieseiZYL21R2362****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideF
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii80
CZCWS
Mărime adaptor pe partea piesei60
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională32mm
LPR
Lungime în consolă32mm
OAL
Cantitate rezerve de reascuțire57,2mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă80001/min
TSYC
Identificator imagineAB735-ER16-R
WT
Masă (greutate)0,004kg
XYWD
xyw plane distance-32mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
