AB735-ER20 – Set de înlocuire rapidă sincronizată ER

Sisteme de prindere C5-RC2085-6464-C5-RC2085-6464-0349935967 C4-RC2085-5048 – Sisteme de prindere
Bucșe elastice pentru tarodare ER DIN 6499 C340.20.100-C340.20.100-0433431790 C340.25.070 – Bucșe elastice pentru tarodare ER DIN 6499

Numărul articolului: 7847930Familie produs: AB735 SKU: AB735-ER20 UPC: 0607435853 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

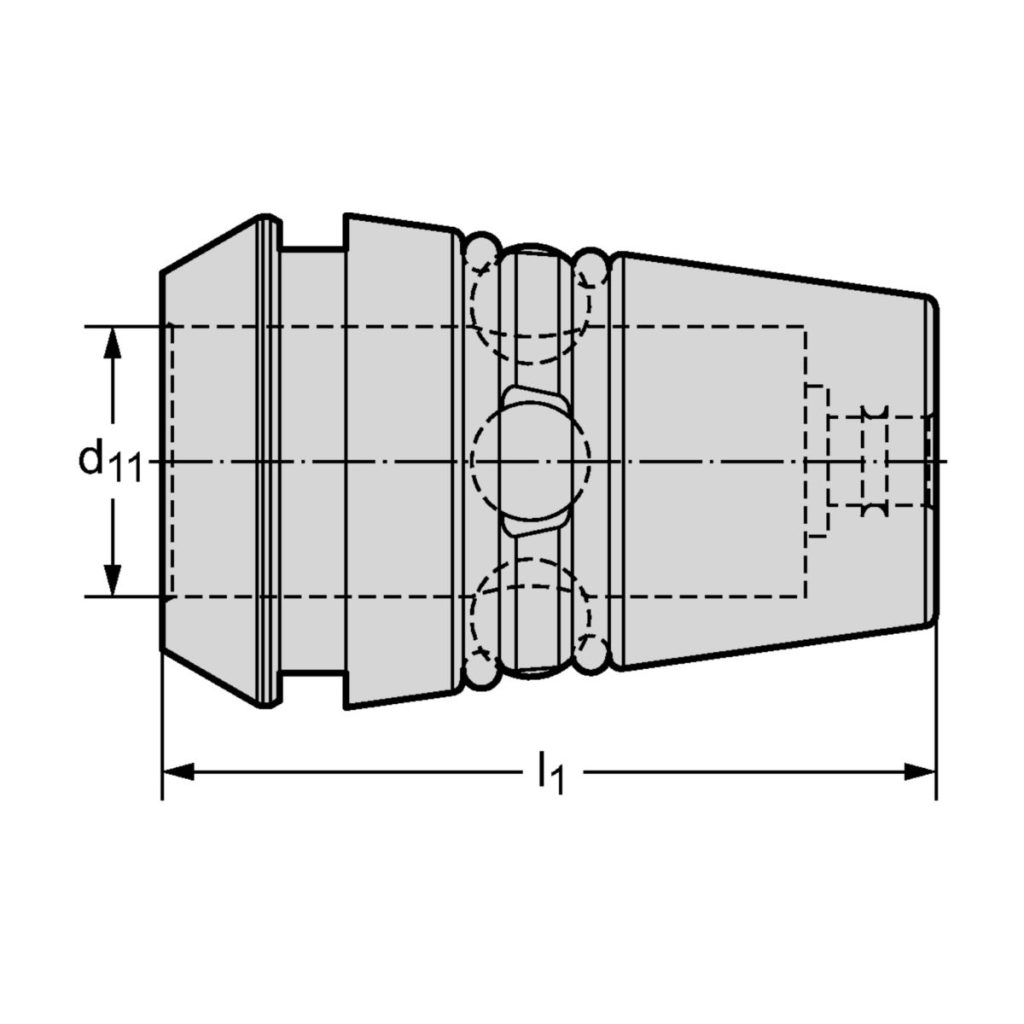

DenumireDescriereValoareUnitate
Bucșe elasticeBucșe elasticeER20
d11Diametrul de îmbinare11mm
l1Lungimea totală31,5mm
CodificareCodificare sculăAB735-ER20
GreutateGreutatea0,05kg

Descriere

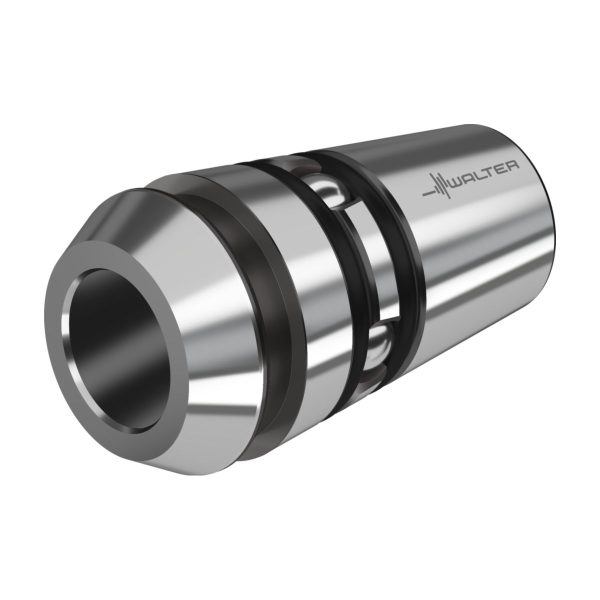

Set de înlocuire rapidă sincronizată ER AB735-ER • metric • d1=ER20/20,8mm • d11=11mm

Descriere unealtă

Inserție pentru filetare sincronizată AB735 pentru compensarea extinderii și compresiunii
Utilizabilă în toate adaptoarele cu bucșe elastice uzuale ER
În mărimile ER16 până la ER32
Pentru toate tipurile de scule cu și fără răcire interioară

Domenii de utilizare

Compensarea erorilor de sincronizare
Evitarea forțelor axiale înalte
Minimizarea sarcinii pe flancurile filetului
Design subțire – de aceea, necesarul de spațiu este redus

Avantajele Dvs.

Costuri reduse de investiții datorită construcției modulare
Creșterea durabilității și fiabilității
Productivitate ridicată datorită schimbării rapide a sculei
Cu necesități reduse de întreținere, pericol mai redus de rupere a sculei
Economisirea de costuri datorită necesarului de scule mai redus

Informații suplimentare

Greutate 0,046 kg
Dimensiuni 65 × 40 mm
Domeniu de utilizare

Diametru funcţional_A5

Identificator imagine_BLD

Rho_RHO

Coadă, pe partea mașinii_C11

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A5
Diametru funcțional31,5mm
B5
Cantitate rezerve de reascuțire31,5mm
BLD
Identificator imagine1
C11
Coadă, pe partea mașinii2
C12
Formă adaptor, pe partea mașinii2
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii200
C51
Coadă, pe partea pieseiSWB
C52
Formă adaptor, pe partea piesei9
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei
C8
Mărime adaptor pe partea piesei110
C8
Lungime gaură de fixare20,34mm
D7
Masă (greutate)0,046kg
J1
Standard-
J21
Număr articolAB735-ER20
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSWB09C0110****
J6
Codare loc de separare pe partea mașiniiSZD02C0200$$$$
NSM
Număr standard caracteristicăDIN4000-93
DenumireDescriereValoareUnitate
CCFMS
Formă adaptor, pe partea mașinii2
CCFWS
Formă adaptor, pe partea piesei9
CCMS
Codare loc de separare pe partea mașiniiSZD02C0200$$$$
CCTMS
Coadă, pe partea mașiniiSZD
CCTWS
Coadă, pe partea pieseiSWB
CCWS
Codare loc de separare pe partea pieseiSWB09C0110****
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine side
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii200
CZCWS
Mărime adaptor pe partea piesei110
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională0mm
LPR
Lungime în consolă0mm
OAL
Cantitate rezerve de reascuțire31,5mm
PHI
Phi0°
RHO
Rho0°
TSYC
Identificator imagineAB735-ER20
WT
Masă (greutate)0,046kg
XYWD
xyw plane distance0mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
