Adaptor HSK – cu amortizor de vibrații – AC001-H63-B16-160

Adaptor HSK – cu amortizor de vibrații AC001-H100-B40-350-AC001-H100-B40-350-0603511851 Adaptor HSK – cu amortizor de vibrații – AC001-H100-B27-260
Adaptor HSK – cu amortizor de vibrații AC001-H100-B40-350-AC001-H100-B40-350-0603511851 Adaptor HSK – cu amortizor de vibrații – AC001-H100-B32-330

26.406,35 lei fără TVA - 31.951,68 lei cu TVA

Numărul articolului: 7834979Familie produs: AC001 SKU: AC001-H63-B16-160 UPC: 0603504851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 2,400 kg
Dimensiuni 415 × 120 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime coadă

Lungime în consolă

Variantă de adaptor, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului63mm
A4
Diametrul gulerului63mm
B1
Lungime diametru exterior 1134mm
B3
Lungime în consolă209mm
B4
Cantitate rezerve de reascuțire209mm
B71
Lungime funcțională160mm
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașiniimmmm
C51
Lungime coadă17mm
C51
Coadă, pe partea pieseiFDA
C52
Formă adaptor, pe partea piesei12
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei0
C6
Mărime adaptor pe partea piesei160
C71
Diametru de prindere, pe partea piesei16mm
C81
Lungime de prindere, pe partea piesei17mm
D6
Turație, maximă80001/min
D7
Masă (greutate)2,4kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri8
H21
Intrare agent de lubrifiere/răcire3
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J11
Număr standard sub formă de litereA
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiFDA12G1600****
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului38mm
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei12
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiFDA
CCWS
Codare loc de separare pe partea pieseiFDA22G1600****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei160
FMT
Form type workpiece sideEXT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională160mm
LPR
Lungime în consolă160mm
LS
Lungime coadă17mm
LSC
Lungime de prindere, pe partea piesei17mm
OAL
Cantitate rezerve de reascuțire209mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă80001/min
TSYC
Identificator imagineAC001-H
WT
Masă (greutate)2,4kg
XYWD
xyw plane distance-160mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

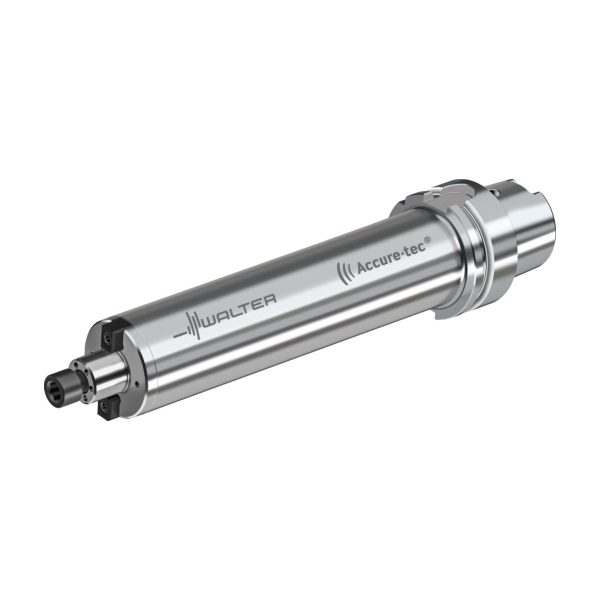

Adaptor HSK – cu amortizor de vibrații AC001-H • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu amortizor de vibrații prereglat • d1=63 • d11=16

Descriere unealtă

Adaptor antivibrații Accure·tec – cu tip de prindere HSK
Adaptor antivibrații Accure·tec
Amortizare a vibrațiilor patentată
Pentru freze cu alezaj cu antrenare transversală conform DIN 138
Variantă cilindrică
Rigiditate ridicată
Alimentare internă cu lichid de răcire
Precizie de concentricitate 5 µm

Domenii de utilizare

Prelucrarea buzunarelor adânci
Prelucrarea pieselor de prelucrat monobloc complexe
Lungime mare în consolă până la 5 × D posibilă
Domenii de utilizare în aproape toate segmentele

Avantajele Dvs.

Productivitate înaltă și calitate bună a suprafeței – concomitent cu durabilitatea ridicată a sculei și axului
Amortizare a vibrațiilor reglată preliminar din fabrică, direct utilizabilă
Proces stabil cu nivel scăzut de zgomot
Prelucrare fiabilă până la 5 × D
Evacuare optimă a așchiilor datorită alimentării interne cu lichid de răcire
Adâncime de așchiere până la de 3 ori mai mare (comparativ cu procedeele convenționale)

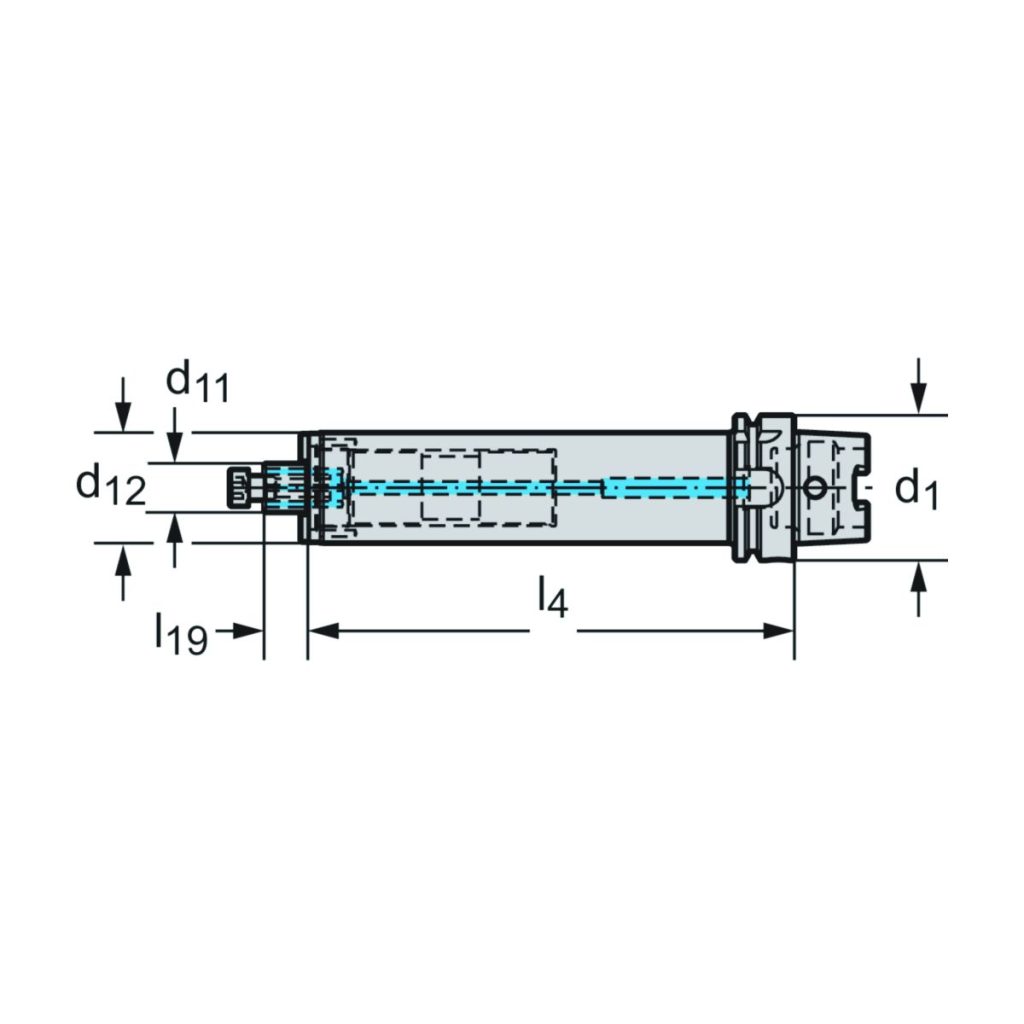

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului38mm
l<sub>4</sub>Lungimea funcțională160mm
l<sub>19</sub>Lungime coadă17mm
CodificareCodificare sculăAC001-H63-B16-160
GreutateGreutatea2,4kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A63
d<sub>11</sub>Codul dimensiunii de îmbinare16
