Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B40-350

Adaptor MAS-BT – cu amortizor de vibrații AC001-J40-B16-160-AC001-J40-B16-160-0603520851 Adaptor MAS-BT – cu amortizor de vibrații – AC001-J40-B27-260
Adaptor MAS-BT – cu amortizor de vibrații AC001-J40-B16-160-AC001-J40-B16-160-0603520851 Adaptor MAS-BT – cu amortizor de vibrații – AC001-J50-B22-210

39.922,67 lei fără TVA - 48.306,43 lei cu TVA

Numărul articolului: 7835018Familie produs: AC001 SKU: AC001-J50-B40-350 UPC: 0603527851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 20,700 kg
Dimensiuni 635 × 155 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime coadă

Lungime în consolă

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 1312mm
B3
Lungime în consolă475,8mm
B4
Cantitate rezerve de reascuțire475,8mm
B71
Lungime funcțională350mm
BLD
Identificator imagine508002
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii57
C13
Mărime nominală filet adaptor, pe partea mașiniiM24
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii40mm
C4
Lungime coadă27mm
C51
Coadă, pe partea pieseiFDA
C52
Formă adaptor, pe partea piesei12
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei0
C6
Mărime adaptor pe partea piesei400
C71
Diametru de prindere, pe partea piesei40mm
C81
Lungime de prindere, pe partea piesei27mm
D6
Turație, maximă30001/min
D7
Masă (greutate)20,7kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri8
H21
Intrare agent de lubrifiere/răcire7
H22
Ieșire agent de lubrifiere/răcire1
J11
Număr standard sub formă de litereAD/
J21
Număr articolAC001-J50-B40-350
J22
Codificare produs7383
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiFDA12G4000****
J6
Codare loc de separare pe partea mașiniiSKG57C0500$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului89mm
CCFMS
Formă adaptor, pe partea mașinii57
CCFWS
Formă adaptor, pe partea piesei12
CCMS
Codare loc de separare pe partea mașiniiSKG57C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiFDA
CCWS
Codare loc de separare pe partea pieseiFDA22G4000****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei400
FMT
Form type workpiece sideEXT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională350mm
LPR
Lungime în consolă350mm
LS
Lungime coadă27mm
LSC
Lungime de prindere, pe partea piesei27mm
OAL
Cantitate rezerve de reascuțire475,8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă30001/min
TSYC
Identificator imagineAC001-J
WT
Masă (greutate)20,7kg
XYWD
xyw plane distance-350mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

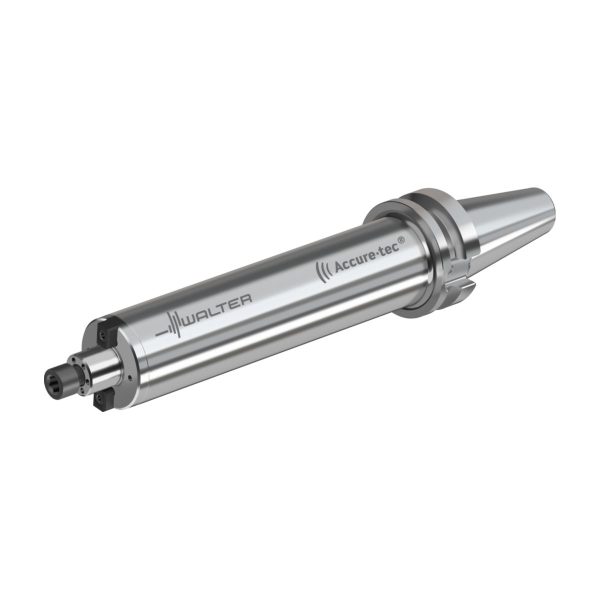

Adaptor MAS-BT – cu amortizor de vibrații AC001-J • metric • Pentru scule de frezare cu alezaj cilindric conform DIN 138 • Cu amortizor de vibrații prereglat • d1=50 • d11=40

Descriere unealtă

Adaptor antivibrații Accure·tec – cu MAS-BT
Adaptor antivibrații Accure·tec
Amortizare a vibrațiilor patentată
Pentru freze cu alezaj cu antrenare transversală conform DIN 138
Variantă cilindrică
Rigiditate ridicată
Alimentare internă cu lichid de răcire
Precizie de concentricitate 5 µm

Domenii de utilizare

Prelucrarea buzunarelor adânci
Prelucrarea pieselor de prelucrat monobloc complexe
Lungime mare în consolă până la 5 × D posibilă
Domenii de utilizare în aproape toate segmentele

Avantajele Dvs.

Productivitate înaltă și calitate bună a suprafeței – concomitent cu durabilitatea ridicată a sculei și axului
Amortizare a vibrațiilor reglată preliminar din fabrică, direct utilizabilă
Proces stabil cu nivel scăzut de zgomot
Prelucrare fiabilă până la 5 × D
Evacuare optimă a așchiilor datorită alimentării interne cu lichid de răcire
Adâncime de așchiere până la de 3 ori mai mare (comparativ cu procedeele convenționale)

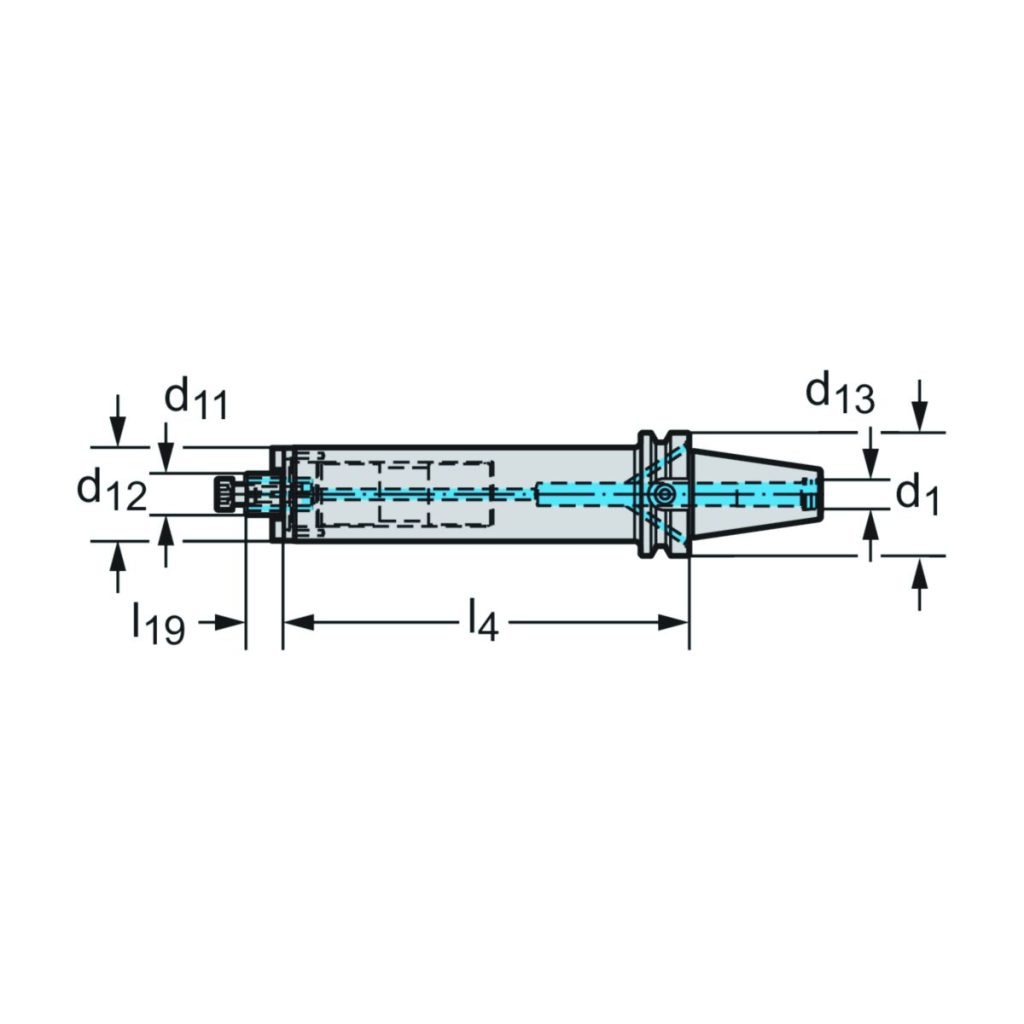

DenumireDescriereValoareUnitate
d<sub>12</sub>Diametrul corpului89mm
d<sub>13</sub>Bolț de strângere, dimensiune filetM24
l<sub>4</sub>Lungimea funcțională350mm
l<sub>19</sub>Lungime coadă27mm
CodificareCodificare sculăAC001-J50-B40-350
GreutateGreutatea20,7kg
d<sub>1</sub>Codul dimensiunii de îmbinareBT50
d<sub>11</sub>Codul dimensiunii de îmbinare40
