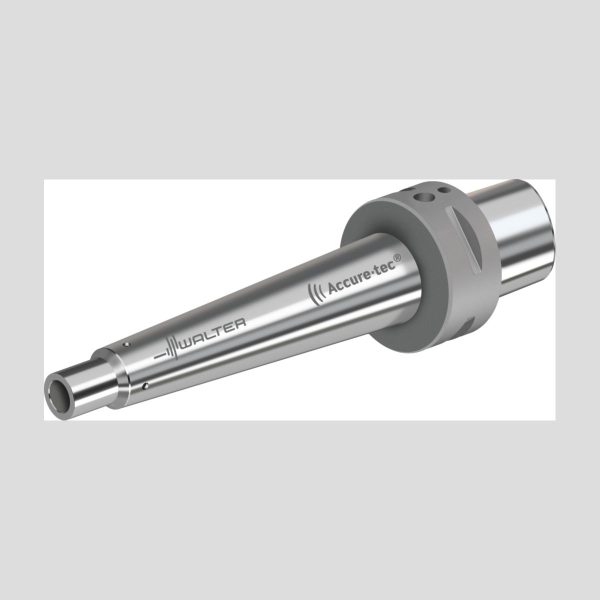

Walter CaptoTM Adaptor – Vibrații amortizate – AC060-C6-T22-185
20.518,05 lei fără TVA - 24.826,84 lei cu TVA
- Informații suplimentare
- Caracteristici DIN
- Caracteristici GTC
- Produse Relevante
- Descriere
- Caracteristici tehnice
Informații suplimentare
| Greutate | 2,100 kg |
|---|---|
| Dimensiuni | 415 × 120 mm |
| Domeniu de utilizare | |
| Diametrul corpului | |
| Lungime diametru exterior 1 | |
| Lungime în consolă | |
| Lungime diametru corp 2 | |
| Coadă, pe partea piesei | |
| Tip unealtă | |
| group_name_2 | Adaptoare rotative |
| udxcatfam_descr | |
| ref_ftr_grp_descr_walter |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
A1 | Diametrul corpului | 30 | mm |
A2 | Diametrul exterior 2 | 30 | mm |
B1 | Lungime diametru exterior 1 | 19,5 | mm |
B2 | Lungime diametru corp 2 | 185 | mm |
B3 | Lungime în consolă | 185 | mm |
B4 | Cantitate rezerve de reascuțire | 223 | mm |
B71 | Lungime funcțională | 185 | mm |
BLD | Identificator imagine | 607124 | |
C11 | Coadă, pe partea mașinii | CCS | |
C12 | Formă adaptor, pe partea mașinii | 1 | |
C14 | Variantă de adaptor, pe partea mașinii | 9 | |
C15 | Tip de preluare, pe partea mașinii | ||
C3 | Mărime adaptor, pe partea mașinii | 630 | |
C3 | Diametru de prindere, pe partea mașinii | 63 | mm |
C4 | Lungime coadă | 38 | mm |
C51 | Coadă, pe partea piesei | SAW | |
C52 | Formă adaptor, pe partea piesei | 1 | |
C54 | Variantă de adaptor, pe partea piesei | 9 | |
C55 | Tip de preluare, pe partea piesei | 5 | |
C6 | Mărime adaptor pe partea piesei | 220 | |
D6 | Turație, maximă | 9000 | 1/min |
D7 | Masă (greutate) | 2,1 | kg |
E2 | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
G35 | Număr de găuri | 8 | |
H21 | Intrare agent de lubrifiere/răcire | 1 | |
H22 | Ieșire agent de lubrifiere/răcire | 1 | |
J1 | Standard | ISO26623-1 | |
J21 | Număr articol | AC060-C6-T22-185 | |
J3 | Siglă companie | W | |
J4 | Codare loc de separare pe partea piesei | SAW01C0220**** | |
J6 | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
J7 | Dispozitiv de stocare | 0 | |
NSM | Număr standard caracteristică | DIN4000-89 |
| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
BBD | Balanced By Design | 0 | |
BD | Diametrul exterior 3 | 43,07 | mm |
CCFMS | Formă adaptor, pe partea mașinii | 1 | |
CCFWS | Formă adaptor, pe partea piesei | 1 | |
CCMS | Codare loc de separare pe partea mașinii | CCS01C0630$$$$ | |
CCTMS | Coadă, pe partea mașinii | CCS | |
CCTWS | Coadă, pe partea piesei | SAW | |
CCWS | Codare loc de separare pe partea piesei | SAW01C0220**** | |
CNSC | Intrare agent de lubrifiere/răcire | ||
CUB | Connection unit basis | C | |
CUBPMS | Connection unit base precision machine side | C | |
CUBPWS | Connection unit base precision workpiece side | C | |
CXSC | Ieșire agent de lubrifiere/răcire | 1 | |
CZCMS | Mărime adaptor, pe partea mașinii | 630 | |
CZCWS | Mărime adaptor pe partea piesei | 220 | |
FMT | Form type workpiece side | INT | |
KAP | Poziție unghiulară, adaptor, pe partea piesei | 0 | ° |
LB | Lungime diametru exterior 4 | 160 | mm |
LF | Lungime funcțională | 185 | mm |
LPR | Lungime în consolă | 185 | mm |
LS | Lungime coadă | 38 | mm |
OAL | Cantitate rezerve de reascuțire | 223 | mm |
PHI | Phi | 0 | ° |
RHO | Rho | 0 | ° |
RPMX | Turație, maximă | 9000 | 1/min |
TSYC | Identificator imagine | AC060-C | |
WT | Masă (greutate) | 2,1 | kg |
XYWD | xyw plane distance | -185 | mm |
XZWD | xzw plane distance | 0 | mm |
YZWD | yzw plane distance | 0 | mm |
Master HSK DIN 69893-1 A – HA10-C6-063-110SKU: HA10-C6-063-1103.896,98 lei fără TVA - 4.715,35 lei cu TVA
Descriere
Walter CaptoTM Adaptor – Vibrații amortizate AC060-C • metric • Pentru piese frontale ScrewFit • Cu amortizor de vibrații prereglat • d1=C6 • d11=T22

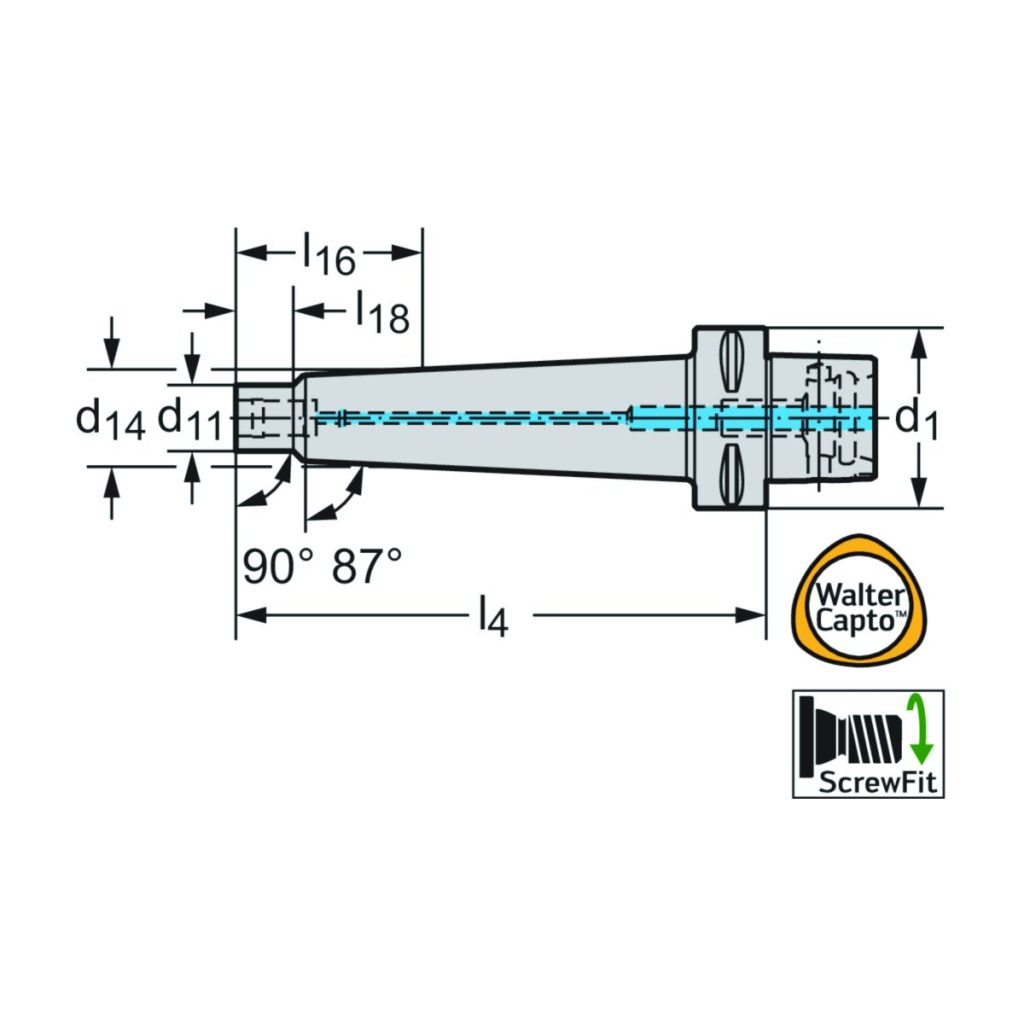

| Denumire | Descriere | Valoare | Unitate |
|---|---|---|---|
| d<sub>14</sub> | Diametrul de îmbinare | 22 | mm |
| l<sub>18</sub> | Lungimea corpului | 19,5 | mm |
| l<sub>16</sub> | Lungimea corpului | 24 | mm |
| l<sub>4</sub> | Lungimea funcțională | 185 | mm |
| Codificare | Codificare sculă | AC060-C6-T22-185 | |
| Greutate | Greutatea | 2,1 | kg |
| d<sub>1</sub> | Codul dimensiunii de îmbinare | C6 | |
| d<sub>11</sub> | Codul dimensiunii de îmbinare | T22 |
