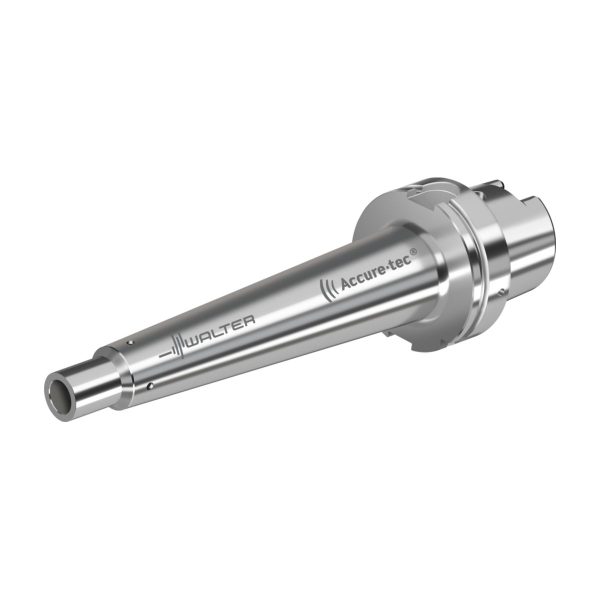

Adaptor HSK– antivibrații – AC060-H100-T22-235

Adaptor HSK– antivibrații AC060-H63-T28-185-AC060-H63-T28-185-0641254851 Adaptor HSK– antivibrații – AC060-H63-T28-235
Adaptor HSK– antivibrații AC060-H63-T28-185-AC060-H63-T28-185-0641254851 Adaptor HSK– antivibrații – AC060-H100-T28-235

23.253,43 lei fără TVA - 28.136,65 lei cu TVA

Numărul articolului: 7974898Familie produs: AC060 SKU: AC060-H100-T22-235 UPC: 0641256851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,000 kg
Dimensiuni 435 × 155 mm
Domeniu de utilizare

Diametrul corpului

Diametrul gulerului

Lungime în consolă

Lungime diametru exterior 1

Lungime coadă

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului30mm
A2
Diametrul exterior 230mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 124mm
B2
Lungime diametru corp 224mm
B3
Lungime în consolă235mm
B4
Cantitate rezerve de reascuțire285mm
B71
Lungime funcțională235mm
BLD
Identificator imagine504124
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii1000
C3
Diametru de prindere, pe partea mașinii100mm
C4
Lungime coadă50mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei220
D6
Turație, maximă60001/min
D7
Masă (greutate)4kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri8
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J21
Număr articolAC060-H100-T22-235
J22
Codificare produs7651
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAW01C0220****
J6
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 347,48mm
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiHSK01C1000$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea pieseiSAW01C0220****
CNSC
Intrare agent de lubrifiere/răcire
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii1000
CZCWS
Mărime adaptor pe partea piesei220
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 4206mm
LF
Lungime funcțională235mm
LPR
Lungime în consolă235mm
LS
Lungime coadă50mm
OAL
Cantitate rezerve de reascuțire285mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă60001/min
TSYC
Identificator imagineAC060-H
WT
Masă (greutate)4kg
XYWD
xyw plane distance-235mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

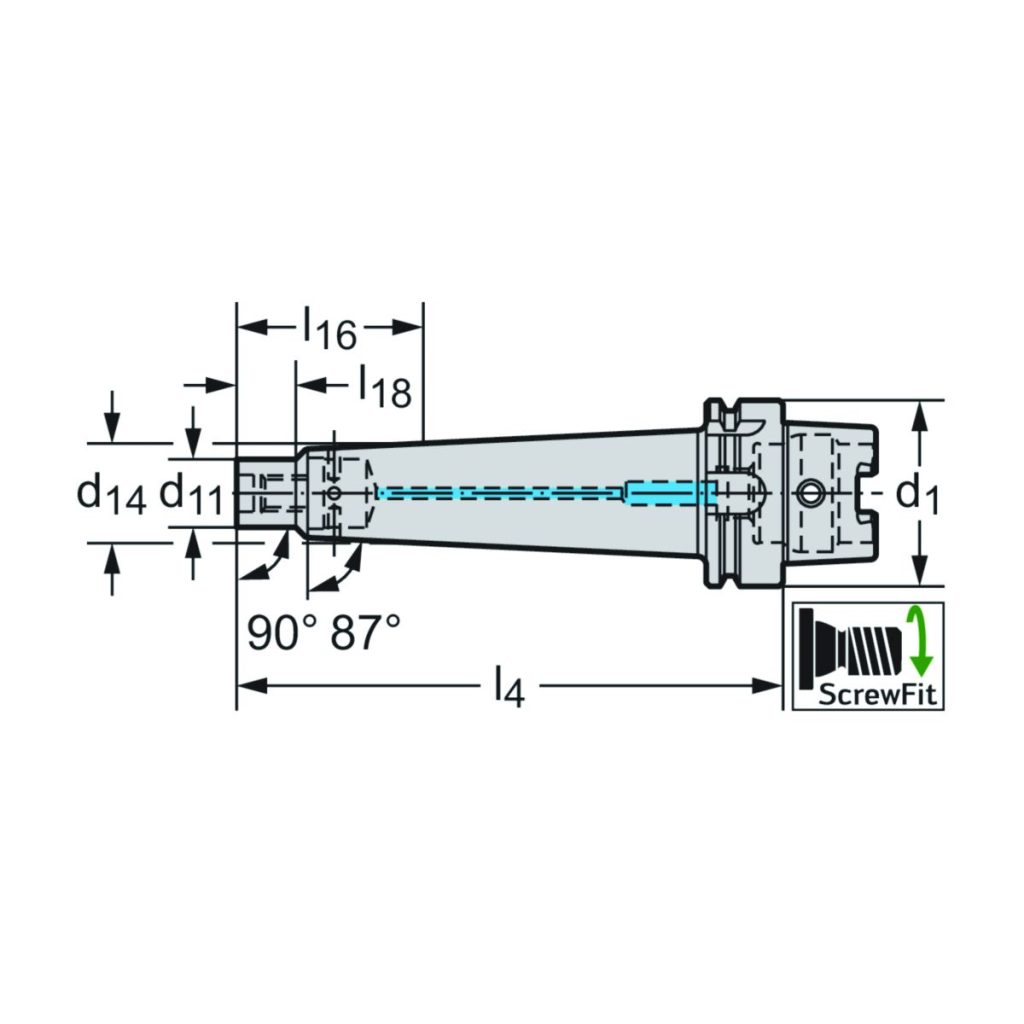

Adaptor HSK– antivibrații AC060-H • metric • Pentru piese frontale ScrewFit • Cu amortizor de vibrații prereglat • d1=100 • d11=T22

DenumireDescriereValoareUnitate
d<sub>14</sub>Diametrul de îmbinare22mm
l<sub>18</sub>Lungimea corpului19,5mm
l<sub>16</sub>Lungime utilă24mm
l<sub>4</sub>Lungimea funcțională235mm
CodificareCodificare sculăAC060-H100-T22-235
GreutateGreutatea4kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A100
d<sub>11</sub>Codul dimensiunii de îmbinareT22
