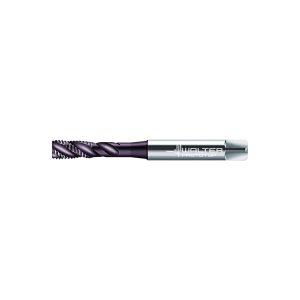

Tarozi din HSS-E-PM pentru mașini - AEP2351312-UNF1/4 - imagine 1

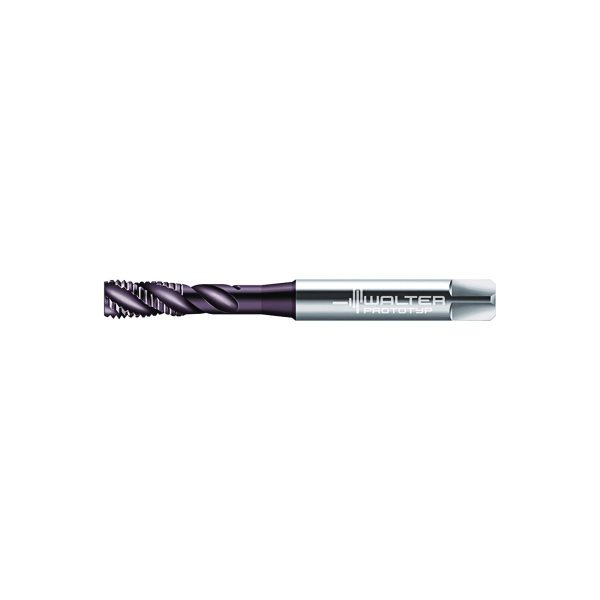

Tarozi din HSS-E-PM pentru mașini – AEP2351312-UNF1/4

Tarozi din HSS-E-PM pentru mașini – AEP2251312-UNC3/8
Tarozi din HSS-E-PM pentru mașini – AEP2351312-UNF5/16

567,42 lei fără TVA - 686,58 lei cu TVA

PMKNSHO
●●●●●●●●
Numărul articolului: 6245730Familie produs: 1AEP2351312 SKU: AEP2351312-UNF1/4 EAN: 4042446241445 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,021 kg
Dimensiuni 94 × 14 mm
Domeniu de utilizare

Aplicație principală

, , ,

Tip de filet

Lungime coadă

Diametrul nominal al filetului, inch

Tip unealtă

group_name_2

Tarodare
group_name_7

Tarozi de maşini din HSS-E (-PM) UNF/2B
DenumireDescriereValoareUnitate
A1
Tip de filet6,35mm
A21
Diametrul nominal al filetului, metric6,35mm
A22
Diametrul nominal al filetului, inch0,25inch
A24
Diametru nominal filet (ca valoare fracțională)UNF 1/4-28inch
A25
Codificare filet, exteriorUNF 1/4-28
A4
Număr de spire de filet per inch28
A5
Clasă de toleranță a filetului2B
A6
Diametru con de atac5,4mm
A9
Diametrul gâtului5,29mm
B1
Lungimea filetului10mm
B2
Lungime utilă25,9mm
B3
Cantitate rezerve de reascuțiremmmm
B8
Lungimea conului de atac2,04mm
B8
Lungimea canalului de prindere26mm
BLD
Identificator imagine2
C11
Coadă, pe partea mașiniiZYL
C12
Formă adaptor, pe partea mașinii21
C14
Variantă de adaptor, pe partea mașinii3
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii255
C3
Diametru de prindere, pe partea mașinii6,477mm
C31
Diametru de prindere, pe partea mașinii, clasă de toleranță ISOh9
C4
Lungime coadă45mm
D1
Număr de muchii așchietoare3
D2
Sens eliceR
D3
Unghiul elicei45°
D7
Masă (greutate)0,02kg
F1
Sensul de așchiereR
G3
Formă de con de atacC
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
H3
Denumire sort de la producătorTHL
H4
Execuția sculeiS
H5
Acoperire/suprafațăTiAlN
J1
StandardDIN/ANSI
J21
Număr articolAEP2351312-UNF1/4
J22
Număr articol313
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiZYL21R2550h$09
J7
Dispozitiv de stocare0
J8
Procedee de prelucrareEGI
NSM
Număr standard caracteristicăDIN4000-80
OVERHANG_LENGTH
Lungime în consolă59,78mm
DenumireDescriereValoareUnitate
BMC
Execuția sculeiS
CCMS
Codare loc de separare pe partea mașiniiZYL21R2550h$09
CNSC
Intrare agent de lubrifiere/răcire1
COATING
Acoperire/suprafațăTiAlN
CUB
Connection unit basisN
CUBPMS
Connection unit base precision machine sideR
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii255
DN
Diametrul gâtuluimmmm
FHA
Unghiul elicei45°
FHH
Sens eliceR
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral11,5°
GEP
Elemente de ghidare0
GRADE
Denumire sort de la producătorTHL
GRDPRIO
Codificare standard sort, utilizare principală-
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LCF
Lungimea canalului de prindere26mm
LF
Lungime funcțională80mm
LS
Lungime coadă45mm
LSC
Lungime gaură de fixare22,95mm
LU
Lungime utilă25,9mm
NOF
Număr de muchii așchietoare3
OAL
Cantitate rezerve de reascuțire82,73mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă50001/min
STDNO
StandardDIN/ANSI
TCTR
Clasă de toleranță a filetului2B
TD
Diametrul nominal al filetului, metric6,35mm
TG
Conicitate0
THDH
Sensul de așchiereR
THFT
Tip de filetUNF
THL
Lungimea filetului10mm
THSTS
Thread starts1
TPI
Număr de spire de filet per inch28
TSYC
Identificator imagineAEP2351312
TTP
Filet exterior/interiorI
TTPID
Tipul de sculă1
ULDR
Usable length diameter ratio3
WT
Masă (greutate)0,02kg
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Tarozi din HSS-E-PM pentru mașini • Paradur® Eco Plus • ≤3xD • UNF/2B • DIN/ANSI • right hand flute 45° • adecvat pentru găuri înfundate • THL • UNF 1/4-28 • P=28

Descriere unealtă

Tarozi universali de înaltă performanță din HSS-E-PM
Unghi de 45° al elicei și canale lungi de șpan
Parte de ghidare teșită pentru evitarea sfărâmărilor

Domenii de utilizare

Filetare în gaură înfundată până la 3 × DN
Materiale cu așchii lungi, cu rezistență la tracțiune medie până la mare
Materiale cu așchii scurte
Materiale abrazive cu tendință de lipire prin sudare
Oțel de construcții și oțel cu rezistență superioară (350–1400 N/mm²)
Oțel inoxidabil
Fontă cu grafit nodular și fontă maleabilă
Aliaje de cupru și aluminiu cu așchii scurte și lungi

Avantajele Dvs.

Stabilitatea ridicată a procesului datorită formării foarte bune a așchiilor
Durabilitate și stabilitate ridicată datorită microgeometriei și geometriei nou dezvoltate a miezului filetului
Reducerea varietății de scule prin utilizarea universală într-un spectru larg de materiale de prelucrat
Reducerea numărului de înlocuiri ale sculelor și utilizarea eficientă a mașinii, datorită vitezelor mari de așchiere și a durabilității mari
Reducerea costurilor pentru lubrifianți prin posibilitatea prelucrării uscate sau a prelucrării cu MQL în oțel, fontă și aliaje de aluminiu

DenumireDescriereValoareUnitate
d<sub>1</sub>Diametrul de îmbinare0,255inch
l<sub>1</sub>Lungimea funcțională3,15inch
l<sub>9</sub>lungime pătrat de antrenare0,313inch
l<sub>3</sub>Lungime utilă1,02inch
NNumărul de canale3
CodificareCodificare sculăAEP2351312-UNF1/4
D<sub>N</sub>Dimensiunea filetului0,25inch
D<sub>N</sub>-PDimensiunea filetuluiUNF 1/4-28
L<sub>c</sub>Lungimea firului0,394inch
Lățimea de prindereLățimea de prindere0,191inch
