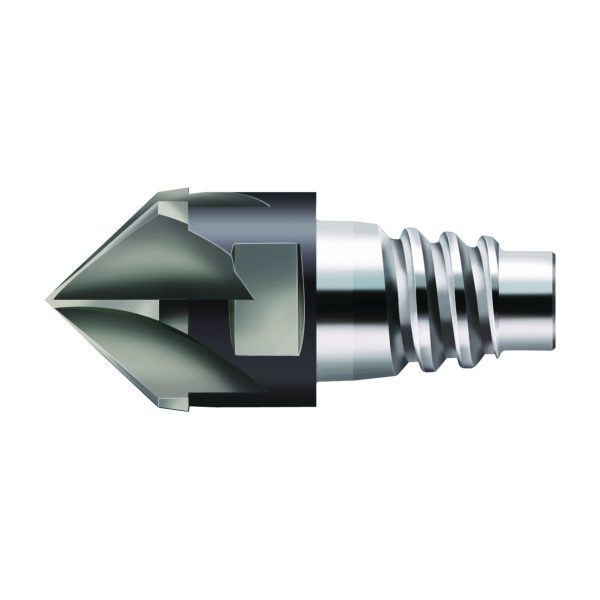

Freze pentru teșire din carbură metalică 90° - AH3E58318-E16-5/8 - imagine 1

Freze pentru teșire din carbură metalică 90° – AH3E58318-E16-5/8

Freze pentru teșire M4574-040-A32-03-07BOW-M4574-040-A32-03-07BOW-4063465926472 Freze pentru teșire – M4574-040-A32-04-05
Freze pentru teșire din carbură metalică 90° – AH3058318-1/4

1.279,37 lei fără TVA - 1.548,04 lei cu TVA

PMKNSHO
●●●●●●
Numărul articolului: 5835072Familie produs: 1AH3E58318 SKU: AH3E58318-E16-5/8 EAN: 4042446195113 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 0,071 kg
Dimensiuni 82 × 35 mm
Domeniu de utilizare

Diametrul corpului

Tip unealtă

Aplicație secundară

, , ,

group_name_2

Scule de frezare din carbură solidă, PCD și ceramică
group_name_7

Freze teşire 90° Protostar®, ConeFit, inch
DenumireDescriereValoareUnitate
A1
Diametru muchie așchietoare 1 (diametru nominal)15,875mm
A2
Diametru muchie așchietoare 215,875mm
A3
Diametrul corpului15,5mm
A5
Diametrul gâtului6,5mm
B2
Lungimea muchiei așchietoare, max.6,5mm
B3
Lungime în consolă17,2mm
B4
Lungime utilă6,5mm
B5
Cantitate rezerve de reascuțire35,7mm
B71
Lungime funcțională17,2mm
BLD
Identificator imagine3
C11
Coadă, pe partea mașiniiSAC
C12
Formă adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii8
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii160
C3
Diametru de prindere, pe partea mașinii15,5mm
D6
Turație, maximă800001/min
D7
Masă (greutate)0,07kg
E1
Unghiul de atac45°
E2
Unghi de degajare lateral1°
E3
Unghi axial de așchiere0°
F1
Sensul de așchiereR
F21
Număr de muchii așchietoare active, pe circumferință8
F22
Număr de muchii așchietoare active, pe partea frontală8
F3
Sens eliceN
F4
Unghiul elicei0°
H11
Codificare standard sort, utilizare principală-
H21
Intrare agent de lubrifiere/răcire0
H3
Denumire sort de la producătorTAX
H4
Execuția sculeiH
H5
Acoperire/suprafațăTiAlN
J1
StandardPWZ-NORM
J21
Număr articolAH3E58318-E16-5/8
J22
Codificare produs6569
J3
Siglă companieW
J6
Codare loc de separare pe partea mașiniiSAC04B0160$$$$
J7
Dispozitiv de stocare0
J8
Dispozitiv de stocareFPR
NSM
Număr standard caracteristicăDIN4000-82
DenumireDescriereValoareUnitate
APMX
Lungimea muchiei așchietoare, max.6,5mm
BD
Diametrul corpului15,5mm
BMC
Execuția sculeiH
CBMD
Spărgător de așchii, denumirea producătoruluiSTRAI
CCMS
Codare loc de separare pe partea mașiniiSAC04B0160$$$$
CNSC
Intrare agent de lubrifiere/răcire0
COATING
Acoperire/suprafațăTiAlN
CP
Coolant pressure0MPa
CPDF
Diviziune
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideB
CXSC
Ieșire agent de lubrifiere/răcire0
CZCMS
Mărime adaptor, pe partea mașinii160
DC
Diametru muchie așchietoare 1 (diametru nominal)6,5mm
DCX
Diametru muchie așchietoare 215,875mm
DN
Diametrul gâtului15,5mm
FHA
Unghiul elicei0°
FHH
Sens eliceN
FMT
Form type machine sideEXT
GAMF
Unghi de degajare lateral1°
GAMP
Unghi axial de așchiere0°
GRADE
Denumire sort de la producătorTAX
HAND
Sensul de așchiereR
IEP
Interupted edge property0
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
KAPR
Unghiul de atac45°
LF
Lungime funcțională17,2mm
OAL
Cantitate rezerve de reascuțire35,7mm
OHX
Lungime în consolă17,2mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă800001/min
TSYC
Identificator imagineAH3E58318
WT
Masă (greutate)0,07kg
XYWD
xyw plane distance-17,2mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
ZEFF
Număr de muchii așchietoare active, pe partea frontală8
ZEFP
Număr de muchii așchietoare active, pe circumferință8

Descriere

Freze pentru teșire din carbură metalică 90° AH3E58318 • Protostar® • inch • ConeFit • Dc=6,5mm • Z=8

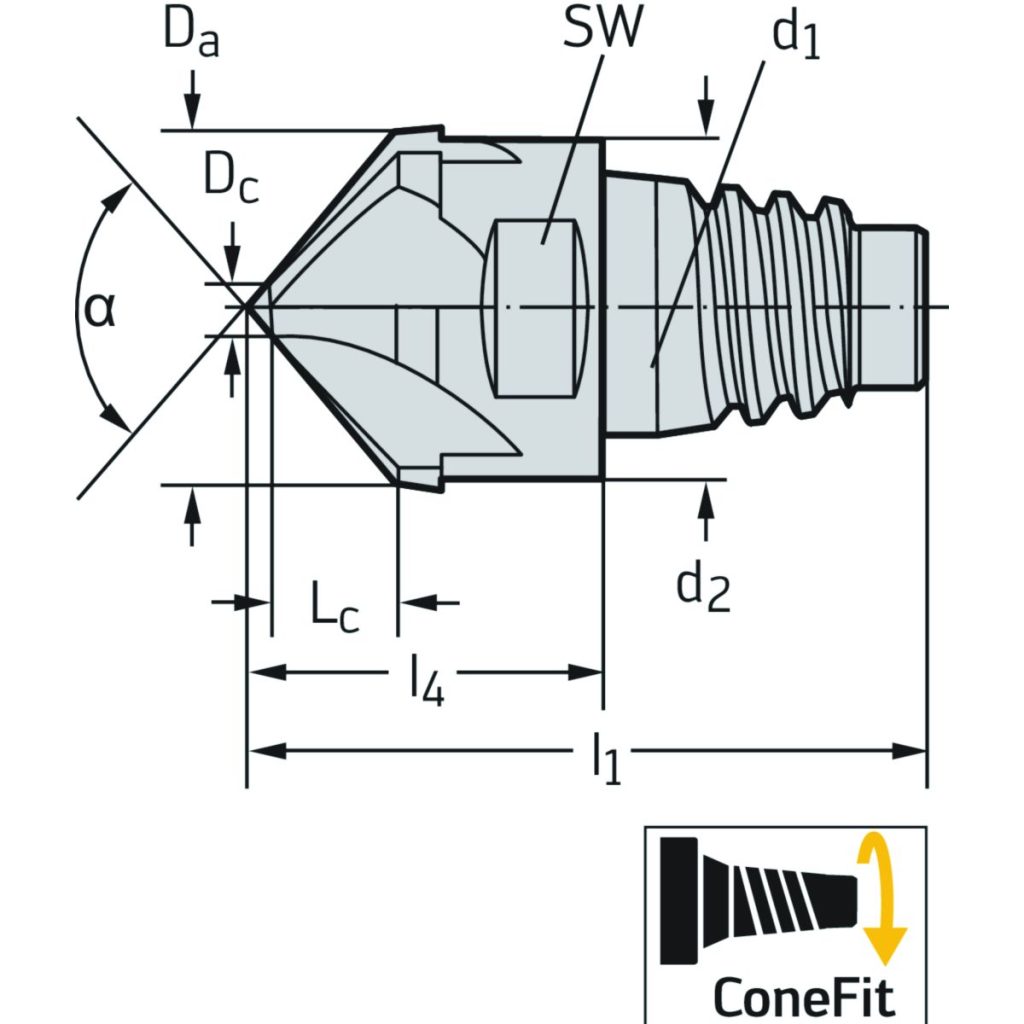

DenumireDescriereValoareUnitate
L<sub>c</sub>Lungimea muchiei așchietoare0,256inch
D<sub>c</sub>Diametrul muchiei așchietoare0,256inch
d<sub>1</sub>Diametrul de îmbinare0,61inch
D<sub>a</sub>Diametrul maxim de tăiere0,625inch
d<sub>2</sub>Diametrul corpului0,61inch
l<sub>1</sub>Lungimea totală1,406inch
l<sub>4</sub>Lungimea maximă în consolă0,677inch
CodificareCodificare sculăAH3E58318-E16-5/8
SWDimensiunea cheii0,472inch
ZNumărul de dinți8
