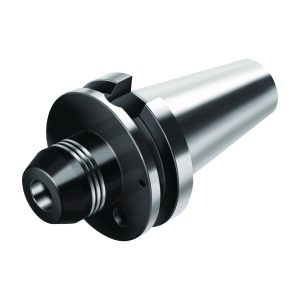

AK182.BT30.069.12 – Mandrină cu extensie hidraulică MAS-BT JIS B 6339

Adaptor Walter CaptoTM AK580.C6.T14.50-AK580.C6.T14.50-0442003851 AK580.C5.T45.55 – Adaptor Walter CaptoTM
Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1 AK182.C5.070.12-AK182.C5.070.12-0800849851 AK182.C5.075.20 – Mandrină cu extensie hidraulică Walter CaptoTM ISO 26623-1

Numărul articolului: 6852042Familie produs: A1200 SKU: AK182.BT30.069.12 UPC: 0800837851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara
DenumireDescriereValoareUnitate
d14Diametrul de îmbinare32mm
d12Diametrul corpului42mm
d13Bolț de strângere, dimensiune filetM12
l16Lungime utilă31mm
l4Lungimea funcțională69mm
l17Adâncimea diametrului de prindere46mm
l17 minAdâncimea min. a diametrului de prindere36mm
CodificareCodificare sculăAK182.BT30.069.12
GreutateGreutatea0,85kg
d1Codul dimensiunii de îmbinareBT30
d11Codul dimensiunii de îmbinare12

Descriere

Mandrină cu extensie hidraulică MAS-BT JIS B 6339 AK182.BT • metric • Pentru scule cu coadă conform DIN 1835 forma A • ISO 7388-2 • d1=30 • d11=12

Informații suplimentare

Greutate 0,852 kg
Dimensiuni 133 × 49 mm
Domeniu de utilizare

Diametrul corpului_A1

Diametrul gulerului_A4

Lungime funcțională_LF

Lungime diametru exter_B1

Diametru de prindere, _C3

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului42mm
A2
Diametrul exterior 242mm
A4
Diametrul gulerului46mm
B1
Lungime diametru exterior 131mm
B2
Lungime diametru corp 231mm
B3
Lungime în consolă69mm
B4
Cantitate rezerve de reascuțire117,4mm
B71
Lungime funcțională23mm
BLD
Identificator imagine508144
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii51
C13
Mărime nominală filet adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii300
C3
Diametru de prindere, pe partea mașinii12mm
C4
Lungime coadă48,4mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei13
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei120
C71
Diametru de prindere, pe partea piesei12mm
C81
Lungime de prindere, pe partea piesei46mm
C82
Lungime de prindere, minimă36mm
D6
Turație, maximă120001/min
D7
Masă (greutate)0,85kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardMAS403-BT
J11
Număr standard sub formă de litereAD
J21
Număr articolAK182.BT30.069.12
J22
Codificare produs400
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL13G1200****
J6
Codare loc de separare pe partea mașiniiSKG51C0300$$$$
J7
Codare loc de separare pe partea mașinii0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul exterior 344,45mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii51
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiSKG51C0300$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii300
CZCWS
Mărime adaptor pe partea piesei120
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LB
Lungime diametru exterior 347mm
LF
Lungime funcțională23mm
LPR
Lungime în consolă69mm
LS
Lungime coadă48,4mm
LSC
Lungime de prindere, pe partea piesei46mm
OAL
Cantitate rezerve de reascuțire117,4mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAK182-BT
WT
Masă (greutate)0,85kg
XYWD
xyw plane distance-69mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
