AK182.CAT50.081.32 – Mandrină cu extensie hidraulică ASME B5.50

Mandrină cu extensie hidraulică MAS-BT JIS B 6339 AK182.BT50.090.32-AK182.BT50.090.32-0697852851 AK182.BT40.072.20 – Mandrină cu extensie hidraulică MAS-BT JIS B 6339
Mandrină cu extensie hidraulică DIN 69871 AK182.S50.081.32-AK182.S50.081.32-0697845851 AK182.S40.065.20 – Mandrină cu extensie hidraulică DIN 69871

Numărul articolului: 6852048Familie produs: A1200 SKU: AK182.CAT50.081.32 UPC: 0800844851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

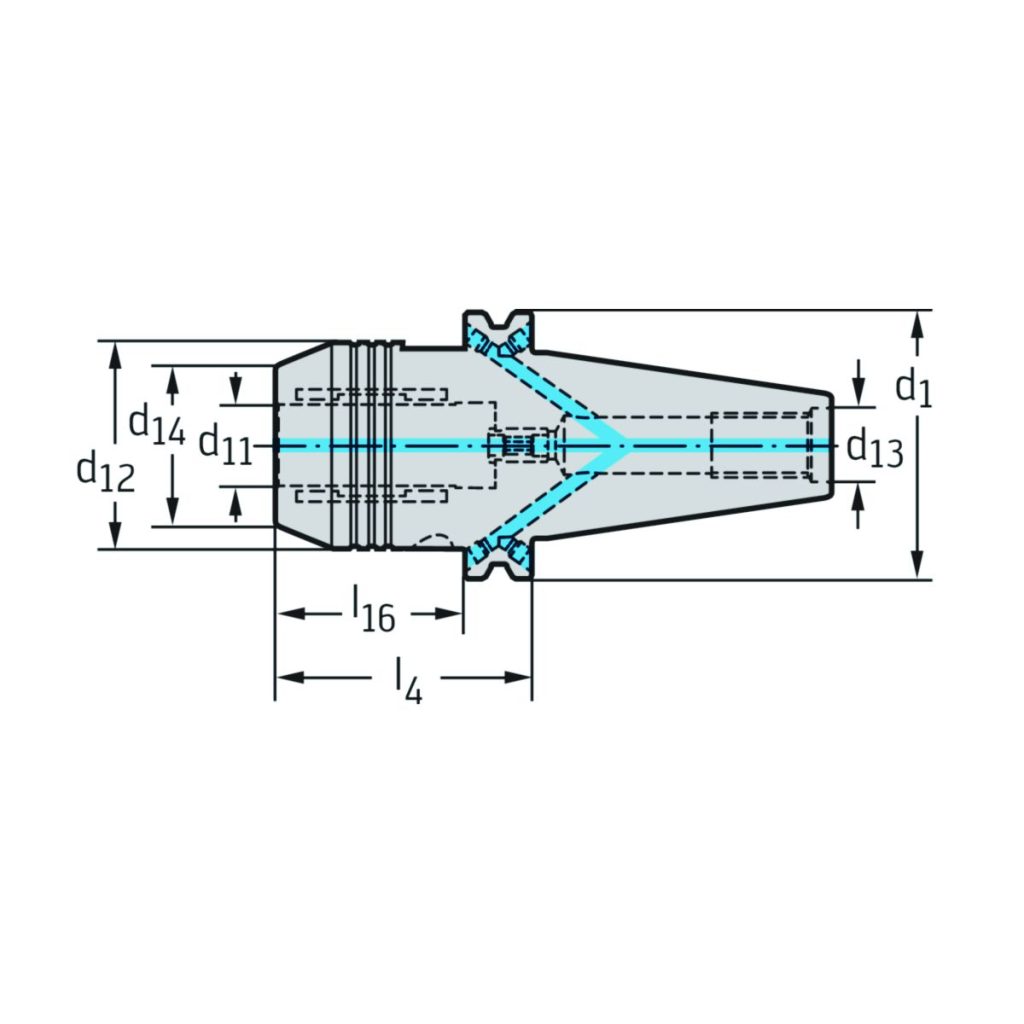

DenumireDescriereValoareUnitate
d14Diametrul corpului58,5mm
d12Diametrul corpului72mm
d13Bolț de strângere, dimensiune filet1
l16Lungimea funcțională62mm
l4Lungimea funcțională81mm
l17Adâncimea diametrului de prindere61mm
l17 minAdâncimea min. a diametrului de prindere51mm
CodificareCodificare sculăAK182.CAT50.081.32
GreutateGreutatea4,1kg
d1Codul dimensiunii de îmbinareCAT50
d11Codul dimensiunii de îmbinare32

Descriere

Mandrină cu extensie hidraulică ASME B5.50 AK182.CAT • metric • Pentru scule cu coadă conform DIN 1835 forma A • d1=50 • d11=32

Informații suplimentare

Greutate 4,100 kg
Dimensiuni 180 × 105 mm
Domeniu de utilizare

Diametrul corpului_A1

Diametrul gulerului_A4

Lungime în consolă_LPR

Lungime diametru exter_B1

Diametru de prindere, _C3

Tip unealtă

group_name_2

udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului72mm
A2
Diametrul exterior 272mm
A4
Diametrul gulerului98,42mm
B1
Lungime diametru exterior 161,95mm
B2
Lungime diametru corp 261,95mm
B3
Lungime în consolă81mm
B4
Cantitate rezerve de reascuțire182,6mm
B71
Lungime funcțională20mm
BLD
Identificator imagine508144
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii31
C13
Mărime nominală filet adaptor, pe partea mașinii
C15
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii32mm
C4
Lungime coadă101,75mm
C51
Coadă, pe partea pieseiZYL
C52
Formă adaptor, pe partea piesei13
C54
Variantă de adaptor, pe partea piesei1
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei320
C71
Diametru de prindere, pe partea piesei32mm
C81
Lungime de prindere, pe partea piesei61mm
C82
Lungime de prindere, minimă51mm
D6
Turație, maximă120001/min
D7
Masă (greutate)4,1kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardASME B5.50
J11
Număr standard sub formă de litereAD
J21
Număr articolAK182.CAT50.081.32
J22
Codificare produs398
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiZYL13G3200****
J6
Codare loc de separare pe partea mașiniiSKG31C0500$$$$
J7
Codare loc de separare pe partea mașinii0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului58,5mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii31
CCFWS
Formă adaptor, pe partea piesei13
CCMS
Codare loc de separare pe partea mașiniiSKG31C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiZYL
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisM
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideG
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei320
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională20mm
LPR
Lungime în consolă81mm
LS
Lungime coadă101,75mm
LSC
Lungime de prindere, pe partea piesei61mm
OAL
Cantitate rezerve de reascuțire182,6mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAK182-K
WT
Masă (greutate)4,1kg
XYWD
xyw plane distance-81mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm
