Adaptor DIN 69893-1 A – AK531.H63A.T45.090CO

Adaptor DIN 69893-1 A AK531.H63A.T36.115CO-AK531.H63A.T36.115CO-0456422851 Adaptor DIN 69893-1 A – AK531.H63A.T22.110CO
Adaptor DIN 69893-1 A AK531.H63A.T36.115CO-AK531.H63A.T36.115CO-0456422851 Adaptor DIN 69893-1 A – AK531.H100A.T22.100CO

3.286,74 lei fără TVA - 3.976,96 lei cu TVA

Numărul articolului: 5100838Familie produs: A1200 SKU: AK531.H63A.T45.090CO UPC: 0456423851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 1,380 kg
Dimensiuni 135 × 70 mm
Domeniu de utilizare

Diametrul corpului

Diametrul gulerului

Lungime în consolă

Lungime diametru exterior 1

Lungime coadă

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului45mm
A2
Diametrul exterior 245mm
A4
Diametrul gulerului63mm
B1
Lungime diametru exterior 164mm
B2
Lungime diametru corp 264mm
B3
Lungime în consolă90mm
B4
Cantitate rezerve de reascuțire122mm
B71
Lungime funcțională90mm
BLD
Identificator imagine504124
C11
Coadă, pe partea mașiniiHSK
C12
Formă adaptor, pe partea mașinii1
C14
Variantă de adaptor, pe partea mașinii
C2
Tip de preluare, pe partea mașinii5
C2
Mărime adaptor, pe partea mașinii630
C3
Diametru de prindere, pe partea mașinii63mm
C4
Lungime coadă32mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei1
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei450
D6
Turație, maximă300001/min
D7
Masă (greutate)1,367kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardISO12164-1
J21
Număr articolAK531.H63A.T45.090CO
J22
Codificare produs11
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAW01C0450****
J6
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului45mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii1
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiHSK01C0630$$$$
CCTMS
Coadă, pe partea mașiniiHSK
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii630
CZCWS
Mărime adaptor pe partea piesei450
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională90mm
LPR
Lungime în consolă90mm
LS
Lungime coadă32mm
OAL
Cantitate rezerve de reascuțire122mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă300001/min
TSYC
Identificator imagineAK531.H
WT
Masă (greutate)1,367kg
XYWD
xyw plane distance-90mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

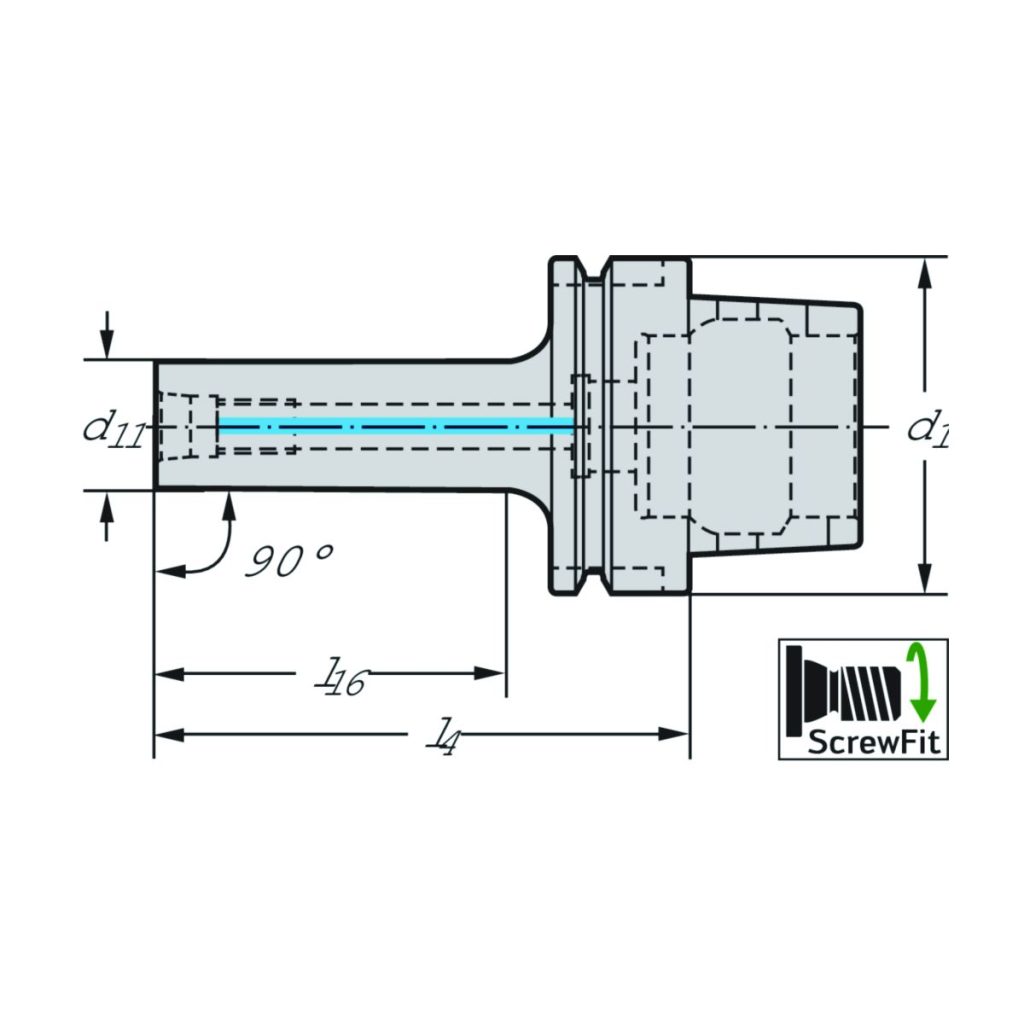

Adaptor DIN 69893-1 A AK531 • metric • Orientată către muchia așchietoare (CO) • Pentru piese frontale ScrewFit • d1=63 • d11=T45

DenumireDescriereValoareUnitate
l<sub>16</sub>Lungime utilă59mm
l<sub>4</sub>Lungimea funcțională90mm
CodificareCodificare sculăAK531.H63A.T45.090CO
GreutateGreutatea1,37kg
d<sub>1</sub>Codul dimensiunii de îmbinareHSK-A63
d<sub>11</sub>Codul dimensiunii de îmbinareT45
