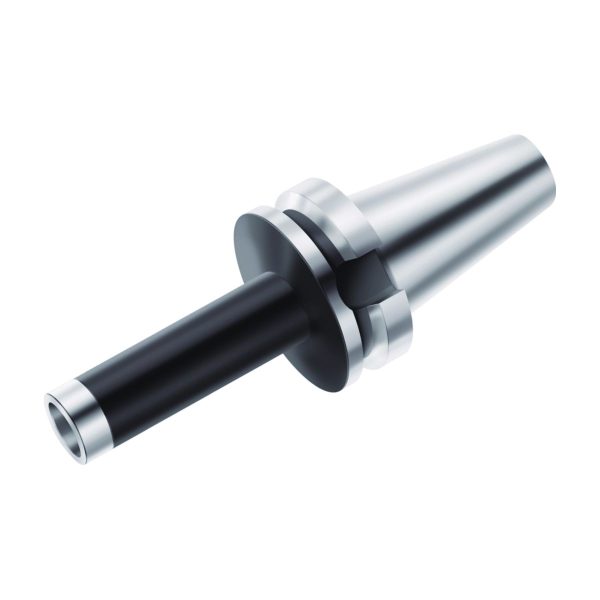

Adaptor MAS-BT JIS B 6339 – AK541.BT50.T28.120CO

Adaptor MAS-BT JIS B 6339 AK541.BT40.T22.120CO-AK541.BT40.T22.120CO-0544544851 Adaptor MAS-BT JIS B 6339 – AK541.BT50.T22.120CO
Adaptor MAS-BT JIS B 6339 AK541.BT40.T22.120CO-AK541.BT40.T22.120CO-0544544851 Adaptor MAS-BT JIS B 6339 – AK541.BT50.T36.170CO

1.948,49 lei fără TVA - 2.357,67 lei cu TVA

Numărul articolului: 5150283Familie produs: A1200 SKU: AK541.BT50.T28.120CO UPC: 0544553851 Categorii: , , , Brand:
Adaugă la lista de favorite
Compara

Informații suplimentare

Greutate 4,034 kg
Dimensiuni 255 × 115 mm
Domeniu de utilizare

Diametrul corpului

Lungime diametru exterior 1

Lungime în consolă

Lungime în consolă

Coadă, pe partea piesei

Tip unealtă

group_name_2

Adaptoare rotative
udxcatfam_descr

ref_ftr_grp_descr_walter

DenumireDescriereValoareUnitate
A1
Diametrul corpului100mm
A4
Diametrul gulerului100mm
B1
Lungime diametru exterior 182mm
B3
Lungime în consolă221,8mm
B4
Cantitate rezerve de reascuțire221,8mm
B71
Lungime funcțională120mm
BLD
Identificator imagine508124
C11
Coadă, pe partea mașiniiSKG
C12
Formă adaptor, pe partea mașinii51
C13
Mărime nominală filet adaptor, pe partea mașiniiM24
C14
Variantă de adaptor, pe partea mașinii9
C15
Tip de preluare, pe partea mașinii
C3
Mărime adaptor, pe partea mașinii500
C3
Diametru de prindere, pe partea mașinii28mm
C4
Lungime coadă101,8mm
C51
Coadă, pe partea pieseiSAW
C52
Formă adaptor, pe partea piesei1
C53
Mărime nominală filet adaptor, pe partea pieseiM24
C54
Variantă de adaptor, pe partea piesei9
C55
Tip de preluare, pe partea piesei5
C6
Mărime adaptor pe partea piesei280
D6
Turație, maximă120001/min
D7
Masă (greutate)4,034kg
E2
Poziție unghiulară, adaptor, pe partea piesei0°
G35
Număr de găuri1
H21
Intrare agent de lubrifiere/răcire1
H22
Ieșire agent de lubrifiere/răcire1
J1
StandardMAS403-BT
J21
Număr articolAK541.BT50.T28.120CO
J22
Codificare produs16
J3
Siglă companieW
J4
Codare loc de separare pe partea pieseiSAW01C0280****
J6
Codare loc de separare pe partea mașiniiSKG51C0500$$$$
J7
Dispozitiv de stocare0
NSM
Număr standard caracteristicăDIN4000-89
DenumireDescriereValoareUnitate
BBD
Balanced By Design0
BD
Diametrul corpului28mm
BMC
Execuția sculeiS
CCFMS
Formă adaptor, pe partea mașinii51
CCFWS
Formă adaptor, pe partea piesei1
CCMS
Codare loc de separare pe partea mașiniiSKG51C0500$$$$
CCTMS
Coadă, pe partea mașiniiSKG
CCTWS
Coadă, pe partea pieseiSAW
CCWS
Codare loc de separare pe partea piesei
CNSC
Intrare agent de lubrifiere/răcire1
CUB
Connection unit basisC
CUBPMS
Connection unit base precision machine sideC
CUBPWS
Connection unit base precision workpiece sideC
CXSC
Ieșire agent de lubrifiere/răcire1
CZCMS
Mărime adaptor, pe partea mașinii500
CZCWS
Mărime adaptor pe partea piesei280
FMT
Form type workpiece sideINT
KAP
Poziție unghiulară, adaptor, pe partea piesei0°
LF
Lungime funcțională120mm
LPR
Lungime în consolă120mm
LS
Lungime coadă101,8mm
OAL
Cantitate rezerve de reascuțire221,8mm
PHI
Phi0°
RHO
Rho0°
RPMX
Turație, maximă120001/min
TSYC
Identificator imagineAK541.BT-SK40
WT
Masă (greutate)4,034kg
XYWD
xyw plane distance-120mm
XZWD
xzw plane distance0mm
YZWD
yzw plane distance0mm

Descriere

Adaptor MAS-BT JIS B 6339 AK541 • metric • Orientată către muchia așchietoare (CO) • d1=50 • d11=T28

DenumireDescriereValoareUnitate
d<sub>13</sub>Bolț de strângere, dimensiune filetM24
l<sub>16</sub>Lungime utilă82mm
l<sub>4</sub>Lungimea funcțională120mm
CodificareCodificare sculăAK541.BT50.T28.120CO
GreutateGreutatea4,03kg
d<sub>1</sub>Codul dimensiunii de îmbinareBT50
d<sub>11</sub>Codul dimensiunii de îmbinareT28
